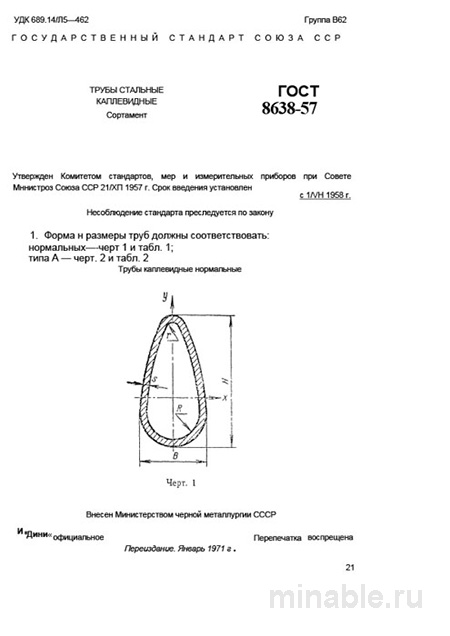

Обзор ГОСТ 8638-57: Каплевидные трубы в современном машиностроении
В современном машиностроении существуют специализированные виды труб, которые, несмотря на ограниченную популярность, играют важную роль в решении сложных технических задач. К таким изделиям относятся каплевидные трубы, регламентируемые стандартом ГОСТ 8638-57. Данный нормативный документ, несмотря на свой возраст, сохраняет актуальность и значимость для ряда отраслей промышленности. В настоящем обзоре будут рассмотрены основные характеристики каплевидных труб, области их применения, особенности выбора и контроля качества.
Назначение каплевидных труб
Каплевидные трубы применяются в конструкциях, где требуется высокая прочность при необходимости обеспечения аэродинамической обтекаемости или минимизации занимаемого пространства. Основные области применения включают:
-
Вагоны и трамваи: например, для изготовления боковых элементов кузова.
-
Сельскохозяйственная и строительная техника: например, для каркаса и силовых элементов.
-
Опорные конструкции и другие элементы, где требуется устойчивость к нагрузкам, действующим в одном направлении.
Важно отметить, что каплевидные трубы не предназначены для транспортировки жидкостей или газов под давлением и являются исключительно конструкционными элементами.
Основные параметры каплевидных труб
Стандарт ГОСТ 8638-57 регламентирует следующие основные параметры каплевидных труб:
-
Высота (большой размер).
-
Ширина (маленький размер).
-
Толщина стенки.
Данные параметры являются определяющими при выборе труб для конкретных задач.
Материалы изготовления
В ГОСТ 8638-57 не указаны конкретные марки стали, что определяется в технических условиях (ТУ) для каждой партии труб. Обычно используются следующие материалы:
-
Углеродистая сталь (например, Ст3сп/пс) для простых конструкций.
-
Низколегированная сталь (например, 09Г2С) для конструкций, эксплуатируемых при низких температурах.
При приемке труб необходимо убедиться в соответствии марки стали требованиям ТУ. Для этого следует ознакомиться с сертификатами соответствия и, при необходимости, провести химический анализ материала.
Контроль качества каплевидных труб
При приемке каплевидных труб необходимо провести следующие мероприятия по контролю качества:
-
Визуальный осмотр: трубы не должны иметь дефектов, таких как вмятины, трещины и другие повреждения.
-
Измерение геометрических параметров: высота, ширина и толщина стенки должны соответствовать требованиям стандарта.
-
Проверка симметрии: трубы должны быть симметричными, без перекосов. Для этого можно провести тест на прокатку по ровной поверхности; если труба виляет или бьется, она считается некачественной.
-
Документальное подтверждение: поставщик должен предоставить полный комплект документов, включая сертификат соответствия и паспорт качества продукции.
Сравнение каплевидных труб с другими видами труб
Каплевидные трубы имеют уникальные характеристики, отличающие их от других видов профильного проката, таких как прямоугольные и квадратные трубы. Основные различия представлены в таблице:
/ Параметр / Каплевидные трубы (ГОСТ 8638-57) / Прямоугольные трубы (ГОСТ 8645-68) / Квадратные трубы (ГОСТ 8639-82) / /----------------------------/----------------------------------/-----------------------------------/--------------------------------/ / Основное назначение / Для конструкций с высокой жесткостью и аэродинамической формой. / Универсальные конструкции. / Универсальные конструкции. / / Момент сопротивления / Высокий в одной плоскости, низкий в другой. / Высокий, но разный в двух плоскостях. / Высокий во всех направлениях. / / Аэродинамика / Хорошая. / Плохая (из-за острых углов). / Плохая. / / Сложность производства / Высокая. / Средняя. / Низкая. / / Допуски на геометрию / Жесткие. / Стандартные. / Стандартные. /
Как видно из таблицы, каплевидные трубы наиболее эффективны в специфических условиях, где их уникальные характеристики имеют решающее значение. В других случаях целесообразно использовать прямоугольные или квадратные трубы, которые отличаются меньшей сложностью производства и более низкой стоимостью.
Рекомендации по работе с каплевидными трубами
При работе с каплевидными трубами следует учитывать следующие рекомендации:
-
Точное определение требований: при заказе труб необходимо не только ссылаться на ГОСТ 8638-57, но и подробно указывать требования к марке стали, механическим свойствам и дополнительным характеристикам, таким как защита от коррозии.
-
Тщательный контроль качества: при приемке труб необходимо проводить входной контроль, включая измерение геометрических параметров и визуальный осмотр.
-
Выбор надежного поставщика: предпочтительно работать с компаниями, специализирующимися на производстве профильного проката, так как каплевидные трубы являются сложным продуктом, требующим высокой точности изготовления.
-
Учет особенностей обработки: при резке и сварке каплевидных труб необходимо учитывать их сложную форму и переменную толщину стенки, что требует особого внимания и квалификации специалистов.
Заключение
ГОСТ 8638-57 является важным нормативным документом, регламентирующим производство и применение каплевидных труб. Для эффективного использования данного стандарта необходимо не только строго следовать его требованиям, но и учитывать специфические особенности каплевидных труб через дополнительные технические условия. Тщательный контроль качества на всех этапах производства и эксплуатации позволит обеспечить надежность и долговечность конструкций, изготовленных с использованием каплевидных труб.
