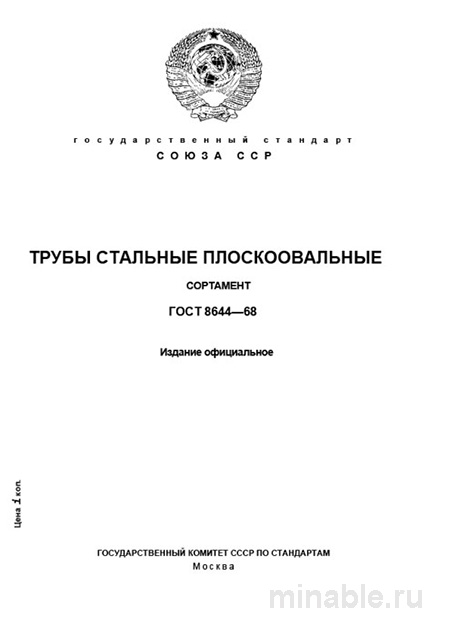

ГОСТ 8644-68: Стальные трубы плоскоовальные - Полный разбор стандарта

Обзор ГОСТ 8644-68: Анализ сортамента плоскоовальных труб

В сфере строительства и инженерных систем, особенно при проектировании и монтаже систем отопления и охлаждения, применяются трубы не только круглой, но и плоскоовальной формы. Данные изделия регламентируются государственным стандартом ГОСТ 8644-68 и обладают уникальными характеристиками, позволяющими использовать их в специфических условиях, где требуется сочетание формы, прочности и эффективности.

Назначение плоскоовальных труб

Плоскоовальные трубы широко используются в теплообменных системах, таких как радиаторы и змеевики, а также в строительстве для обеспечения жесткости и компактности конструкций. Их конструктивные особенности позволяют минимизировать занимаемое пространство при сохранении увеличенной площади поверхности, что способствует повышению эффективности теплообмена.

Технические характеристики труб

Согласно ГОСТ 8644-68, плоскоовальные трубы имеют следующие параметры:

• Длина: от 1,5 до 9 метров.

• Толщина стенки: от 0,5 до 2,5 мм.

• Размеры большой и малой осей:

  • Большая ось: от 6 до 90 мм.

  • Малая ось: от 3 до 32 мм. Материалы, из которых изготавливаются трубы, включают различные марки стали, такие как Ст2сп, Ст3сп и 09Г2С, обладающие различными механическими и физическими свойствами. Стандарт ГОСТ 8644-68 не нормирует напрямую химический состав стали, однако предъявляет требования к соответствию её характеристик другим нормативным документам на данную продукцию.

Контроль качества труб

На этапе производства осуществляется строгий контроль качества труб, включающий следующие этапы:

1. Проверка геометрических параметров: измерение размеров большой и малой осей для подтверждения их соответствия установленным стандартам.

2. Визуальный осмотр: выявление дефектов поверхности, таких как вмятины, трещины и коррозионные повреждения.

3. Проверка прямолинейности: оценка отклонения трубы от заданной геометрической формы.

Сравнительный анализ с другими стандартами

Существует ряд других стандартов, регулирующих производство труб, например, ГОСТ 8639-82, который устанавливает требования к квадратным трубам. Однако данные изделия имеют иную область применения и конструктивные особенности. Плоскоовальные трубы представляют собой специализированный продукт, предназначенный для использования в инженерных системах и конструкциях, требующих уникальных характеристик.

Рекомендации для специалистов

При работе с плоскоовальными трубами рекомендуется учитывать следующие аспекты:

1. Обязательно указывать марку стали и точные размеры труб при заказе.

2. При использовании труб в теплообменных системах следует проверять их внутреннюю поверхность на наличие дефектов, влияющих на эксплуатационные характеристики.

3. Учитывать, что производство плоскоовальных труб может потребовать больше времени по сравнению с производством труб круглого или квадратного сечения.

Заключение

ГОСТ 8644-68 является ключевым нормативным документом, регулирующим производство плоскоовальных труб. Понимание требований данного стандарта имеет важное значение для специалистов, работающих с данной продукцией, обеспечивая высокое качество и надежность конструкций.
