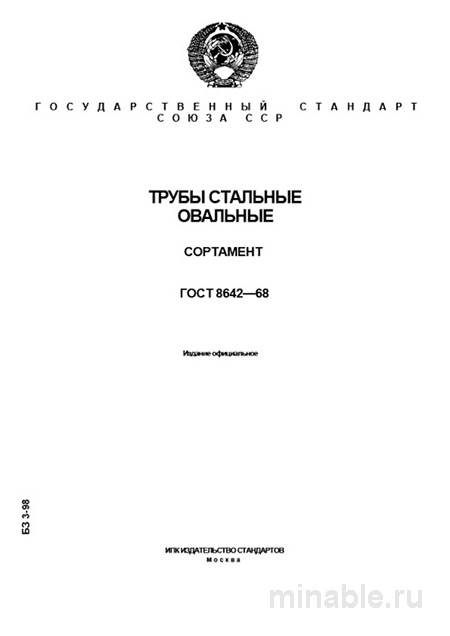

ГОСТ 8642-68: Овальные стальные трубы - Полный разбор и Сортамент

Обзор ГОСТ 8642-68: Технические характеристики и применение овальных труб

Введение

В области машиностроения, особенно при разработке тяжелых и специализированных конструкций, часто используются профильные трубы. Овальные трубы занимают среди них особое место благодаря своим уникальным физико-механическим свойствам и широкому спектру применения. ГОСТ 8642-68, введенный в действие более полувека назад, регламентирует основные параметры и характеристики овальных труб, обеспечивая их стандартизацию и унификацию.

Назначение и применение овальных труб

Овальные трубы применяются в конструкциях, где требуется сочетание высокой прочности, эстетической привлекательности и экономии пространства. Их использование оправдано в ситуациях, когда необходимо обеспечить высокую устойчивость к изгибу в одном направлении, что особенно важно для элементов, подверженных динамическим нагрузкам.

Основные области применения овальных труб включают:

• Изготовление каркасов и рам транспортных средств (вагоны, автомобили, спецтехника).

• Применение в строительстве и архитектуре для создания ограждений, перил, элементов фасадов и декоративных конструкций.

• Производство мебели в стиле лофт, а также торгового и офисного оборудования.

• Использование в качестве декоративных элементов благодаря их плавной геометрической форме.

Регламентация ГОСТ 8642-68

Стандарт ГОСТ 8642-68 устанавливает требования к размерам и форме овальных труб, не определяя при этом материал их изготовления и механические свойства. Эти параметры регламентируются другими нормативными документами, такими как ГОСТы на сталь или технические условия.

Основные размеры

Согласно ГОСТ 8642-68, овальные трубы выпускаются в трех типоразмерах:

• Овал 20/10 мм.

• Овал 30/15 мм.

• Овал 60/30 мм.

Каждый типоразмер имеет несколько вариантов толщины стенок, варьирующихся от 1.5 до 5.0 мм для трубы размером 60/30 мм. Важно отметить, что размеры D и H, указанные в стандарте, обозначают внешние диаметры большой и малой осей трубы соответственно. Также строго нормируются радиусы закругления на узких сторонах трубы, что обеспечивает их соответствие требованиям к дальнейшей механической обработке.

Технология производства

Материалы для изготовления овальных труб, как правило, включают стали марок Ст2сп, Ст3сп, 09Г2С, 10ХСНД и другие. Выбор конкретной марки стали зависит от требований к механическим характеристикам конечного изделия. Например, для конструкций, работающих в условиях повышенных нагрузок, используются стали с улучшенными прочностными характеристиками.

Контроль качества

Процесс контроля качества овальных труб включает ряд обязательных этапов:

1. Визуальный осмотр на предмет наличия дефектов поверхности (вмятины, трещины, следы коррозии).

2. Измерение геометрических параметров (размеры, форма, радиусы закруглений) с использованием специализированных измерительных инструментов.

3. Проверка прямолинейности труб, допустимое отклонение от прямолинейности не должно превышать 1.5 мм на длине изделия.

4. Контроль качества сварных швов (при их наличии), включая проверку на наличие дефектов и соответствие швов требованиям нормативных документов.

Сравнительный анализ с другими типами труб

Для более глубокого понимания особенностей овальных труб целесообразно провести их сравнение с прямоугольными трубами, регламентируемыми ГОСТ 8645-68.

/ Параметр / Овальные трубы (ГОСТ 8642-68) / Прямоугольные трубы (ГОСТ 8645-68) / /--------------------------/---------------------------------------------------------------------------------/---------------------------------------------------------------------------------/ / Назначение / Эстетичные и аэродинамические конструкции, элементы с минимальной толщиной в одном месте. / Силовые конструкции, каркасы и рамы. / / Жесткость / Высокая в одном направлении, низкая в другом. / Равномерная жесткость в обоих направлениях. / / Обработка / Сложнее в обработке из-за криволинейных форм. / Проще в обработке благодаря прямым углам. / / Допуски / Строгие допуски на форму и радиусы закруглений. / Строгие допуски на размеры и углы. / / Нагрузка / Равномерное распределение нагрузки по контуру. / Концентрация нагрузки в углах, что требует тщательного контроля качества швов. /

Рекомендации для специалистов

При выборе овальных труб для ответственных конструкций рекомендуется придерживаться следующих рекомендаций:

1. Уточнять у поставщика соответствие продукции требованиям ГОСТ 8642-68.

2. Включать в техническое задание требования к марке стали, способу производства и дополнительным методам контроля качества.

3. Проводить выборочный контроль качества при приемке продукции.

4. Учитывать физико-механические свойства овальных труб при проектировании конструкций, принимая во внимание их анизотропность.

Заключение

ГОСТ 8642-68 является важным нормативным документом, регулирующим параметры овальных труб. Стандарт определяет основные размеры и форму изделий, что обеспечивает их взаимозаменяемость и возможность применения в различных отраслях промышленности. Однако для успешного использования овальных труб необходимо учитывать и другие факторы, такие как выбор материала, качество изготовления и условия эксплуатации конструкций. Грамотное применение данного типа труб позволяет создавать надежные и эстетически привлекательные изделия.
