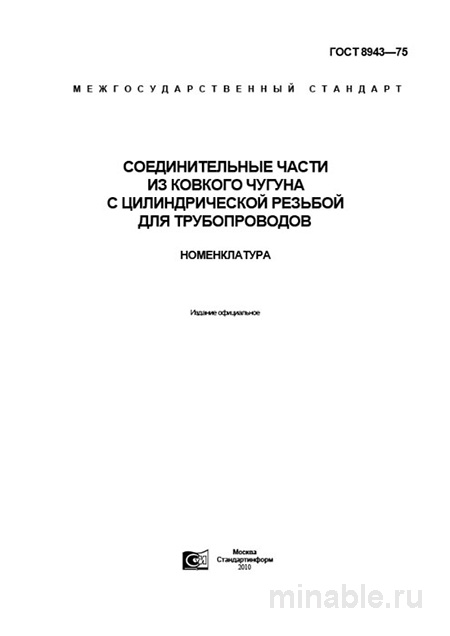

ГОСТ 8943-75: Обеспечение надежности трубопроводных соединений
При монтаже трубопроводных систем, таких как водоснабжение, отопление и газоснабжение, ключевым аспектом является надежность и прочность соединительных элементов. Эти элементы подвергаются воздействию вибрационных нагрузок, температурных колебаний и механических напряжений, что требует от них высокой степени устойчивости. Стандарт ГОСТ 8943-75 регламентирует характеристики и методы изготовления соединительных деталей для стальных труб, устойчивых к коррозии. Данный стандарт является критически важным для обеспечения долгосрочной эксплуатации трубопроводных систем без аварийных ситуаций.
Цели и область применения стандарта
ГОСТ 8943-75 определяет требования к фасонным частям, предназначенным для соединения стальных труб, обладающих антикоррозионными свойствами. Такие трубы широко применяются в системах водоснабжения, отопления, пневматических системах и низкотемпературных паропроводах. Условия эксплуатации ограничиваются диапазоном температур от -30°C до +150°C и рабочим давлением до 1,6 МПа.
Требования к материалам и конструкции
Согласно стандарту, все соединительные элементы должны изготавливаться из ковкого чугуна, обладающего высокой прочностью, упругостью и устойчивостью к ударным нагрузкам. К таким элементам относятся:
-
Прямые муфты и переходные муфты,
-
Отводы и угловые элементы (90° и 120°),
-
Тройники и крестовины для многоканальных соединений,
-
Заглушки для герметизации концов труб.
Все резьбовые соединения должны соответствовать требованиям ГОСТ 6357-81 и быть цилиндрической формы. Особое внимание уделяется качеству резьбы, которая должна быть без дефектов и обеспечивать герметичность соединений.
Методы контроля качества
При поступлении партии соединительных элементов на склад проводится их тщательная проверка в соответствии с установленными стандартами:
-
Визуальный осмотр для выявления трещин, раковин и других дефектов, особенно в местах соединения стенок деталей.
-
Калибровка резьбовых соединений с использованием специальных инструментов для проверки их соответствия требованиям ГОСТ.
-
Испытания на герметичность, включающие проверку под давлением для предотвращения утечек воды или воздуха.
Сравнение с другими стандартами
Существует ряд других стандартов, регламентирующих производство соединительных элементов, каждый из которых имеет свои особенности:
-
ГОСТ 8969-75 устанавливает требования к деталям из серого чугуна, которые обладают меньшей прочностью и не предназначены для эксплуатации в условиях высоких температур.
-
ГОСТ 8944-75 регулирует производство стальных деталей, которые отличаются высокой прочностью, но имеют больший вес и стоимость.
Рекомендации для специалистов
При выборе соединительных элементов необходимо учитывать следующие аспекты:
-
При покупке следует требовать предоставления сертификата качества и проверять соответствие материалов ковкому чугуну (КЧ 30-6, КЧ 33-8 и т.д.).
-
Для эксплуатации в агрессивных средах рекомендуется использовать детали с защитным покрытием, например, оцинкованные.
-
Чугунные детали обладают меньшим весом по сравнению со стальными, при этом сохраняя высокую прочность и надежность.
При проверке на складе необходимо:
-
Вскрывать упаковки из разных мест партии для обеспечения объективности проверки.
-
Тщательно осматривать детали на наличие дефектов, таких как сколы и трещины.
-
Использовать специализированные калибры для проверки резьбовых соединений.
При монтаже соединительных элементов важно:
-
Избегать чрезмерного затягивания резьбы для предотвращения повреждения деталей.
-
Применять соответствующие уплотнительные материалы, такие как лента ФУМ или графитовая смазка.
Стандарт ГОСТ 8943-75 является основополагающим документом, обеспечивающим надежность и долговечность трубопроводных соединений. Его строгое соблюдение позволяет минимизировать риск аварийных ситуаций и снизить затраты на обслуживание трубопроводных систем.
