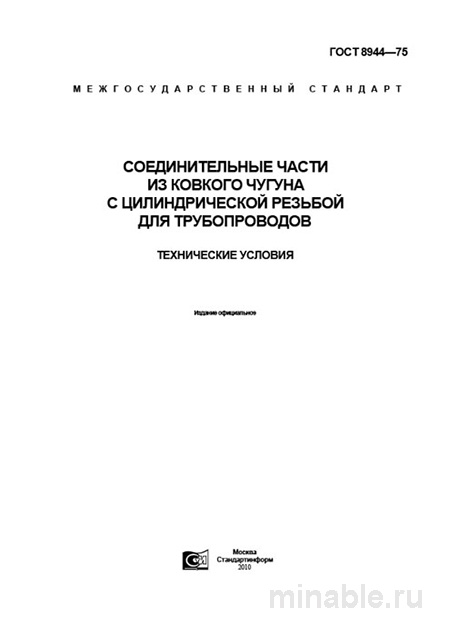

ГОСТ 8944-75: Подробный разбор и описание соединительных частей для труб

Обзор ГОСТ 8944-75: ключевые аспекты

При рассмотрении трубопроводных систем необходимо учитывать не только качество материалов, из которых изготовлены трубы, но и характеристики соединительных элементов, таких как фитинги, отводы, тройники и заглушки. Эти элементы подвергаются значительным механическим нагрузкам, включая давление, температурные колебания и вибрационные воздействия, что требует особого внимания к их конструктивным и эксплуатационным характеристикам. ГОСТ 8944-75 регламентирует требования к качеству соединительных элементов из ковкого чугуна для труб диаметром от 8 до 100 мм.

Область применения ГОСТ 8944-75

Стандарт определяет параметры соединительных элементов для труб, способных выдерживать давление до 16 кгс/см² и температуру до 175 °C. К таким элементам относятся:

• Угловые отводы (90° и 120°);

• Тройники;

• Крестовины;

• Муфты;

• Заглушки;

• Переходные штуцеры.

Важно отметить, что данные элементы предназначены для использования исключительно с неагрессивными средами, такими как вода, пар или сжатый воздух. Применение их в системах с агрессивными химическими веществами, такими как кислоты или щелочи, может привести к их разрушению и, как следствие, к аварийным ситуациям.

Основные требования стандарта

Материал и технология изготовления

Соединительные элементы изготавливаются из ковкого чугуна, обладающего высокой прочностью и пластичностью, что позволяет ему успешно противостоять вибрационным нагрузкам. Производственный процесс включает этапы литья и термической обработки, включая отжиг, что обеспечивает необходимую структуру материала. Поверхность деталей должна быть без значительных дефектов, которые могут снизить их эксплуатационные характеристики.

Конструктивные особенности

Все фитинги имеют резьбовые соединения, соответствующие типоразмерам труб. Стандарт детально регламентирует параметры резьбы и других конструктивных элементов. Особое внимание уделяется точности расположения резьбовых отверстий, что критически важно для обеспечения герметичности и надежности соединений.

Контроль качества

Каждая партия соединительных элементов проходит испытания на прочность. Давление, при котором проводится проверка, превышает номинальное в 1,5 раза, что позволяет выявить потенциальные дефекты. Рекомендуется осуществлять дополнительный контроль качества на местах установки, включая визуальный осмотр, проверку резьбы с использованием калибров и испытания на герметичность.

Рекомендации по проверке качества

1. Визуальный осмотр: исключать наличие дефектов, таких как трещины, сколы или коррозия.

2. Контроль резьбы: использовать специализированные инструменты для проверки соответствия параметров резьбы требованиям стандарта.

3. Испытание на герметичность: проводить испытания под давлением для оценки прочности и герметичности соединений.

4. Измерение геометрических параметров: удостовериться в соответствии размеров деталей требованиям ГОСТ.

Сравнение с другими стандартами

Существуют альтернативные стандарты, регламентирующие производство соединительных элементов из других материалов, таких как серый чугун или сталь. Чугунные фитинги из серого чугуна обладают меньшей прочностью и подвержены механическим повреждениям, в то время как стальные изделия характеризуются высокой прочностью, но подвержены коррозии. ГОСТ 8944-75 представляет собой компромиссное решение, сочетающее оптимальное соотношение стоимости, прочности и долговечности.

Рекомендации для специалистов

1. Сфера применения: данные соединительные элементы рекомендуется использовать в системах водоснабжения, отопления и сжатого воздуха.

2. Ограничения: не следует применять их в системах с агрессивными средами или в условиях повышенных механических нагрузок.

3. Монтаж: необходимо соблюдать рекомендованные моменты затяжки резьбовых соединений, избегая чрезмерного усилия, которое может привести к деформации деталей. Для обеспечения герметичности рекомендуется использовать уплотнительные материалы, такие как льняная нить или сантехническая лента.

4. Выбор поставщика: при приобретении соединительных элементов необходимо требовать от производителя документы, подтверждающие соответствие продукции требованиям ГОСТ, а также уточнять все технические характеристики и параметры.

Заключение

ГОСТ 8944-75 является важным нормативным документом, обеспечивающим высокие эксплуатационные характеристики трубопроводных систем. Соблюдение требований стандарта позволяет минимизировать риски аварийных ситуаций и обеспечивает долговечность и надежность трубопроводных конструкций.
