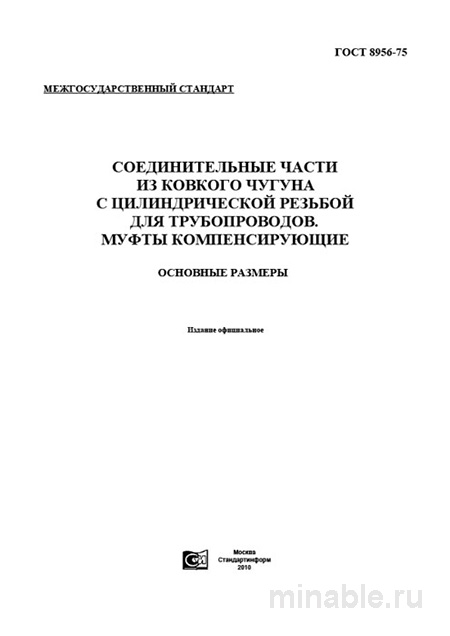

Обзор ГОСТ 8956-75: Назначение и особенности компенсирующей муфты
При проектировании и монтаже водопроводных и отопительных систем особое внимание уделяется обеспечению герметичности и надежности соединений между элементами трубопровода. В условиях температурных колебаний и вибрационных нагрузок использование компенсирующих муфт, соответствующих требованиям ГОСТ 8956-75, является обязательным.
Определение компенсирующей муфты
Компенсирующая муфта представляет собой соединительный элемент, предназначенный для трубопроводов с резьбовыми соединениями. Ее основная функция заключается в компенсации температурных расширений и сжатий труб, а также обеспечении герметичности соединений. Конструкция муфты включает две части: одна с левой резьбой, другая с правой. При монтаже муфты трубы могут свободно перемещаться в пределах допустимых деформаций без нарушения герметичности соединения.
Область применения
Компенсирующие муфты используются в трубопроводах, транспортирующих воду, пар, газ и другие рабочие среды. Диапазон диаметров труб, для которых предназначены данные муфты, составляет от 8 до 100 мм. Максимальное рабочее давление в системе не должно превышать 16 атмосфер, а температура транспортируемой среды — 175 °C.
Материалы и технологии изготовления
Для производства компенсирующих муфт используется ковкий чугун, обладающий высокой прочностью и гибкостью. Отливка муфт осуществляется без дефектов, что гарантирует их надежность и долговечность. После изготовления резьба муфт подвергается контролю с использованием специализированных измерительных инструментов. Для защиты от коррозии муфты могут подвергаться цинкованию или окрашиванию.
Контроль качества при приемке
При поступлении компенсирующих муфт на склад проводится тщательный контроль качества. Проверяется отсутствие механических повреждений, соответствие геометрических размеров требованиям стандарта, а также качество резьбового соединения. Для проверки герметичности муфт может быть проведен тест на заполнение водой с последующей проверкой на наличие утечек.
Отличия компенсирующей муфты от других типов соединений
Компенсирующие муфты отличаются от прямых и переходных муфт своей способностью компенсировать температурные деформации трубопроводов. Применение компенсирующих муфт вместо других типов соединений может привести к разрушению труб из-за невозможности компенсации их расширения или сжатия.
Рекомендации по выбору и монтажу
При выборе компенсирующей муфты необходимо учитывать маркировку, диаметр трубы и наименование производителя. Резьба муфты должна обеспечивать легкость монтажа и герметичность соединения. Поверхность муфты должна быть гладкой и без дефектов.
Монтаж компенсирующей муфты осуществляется путем надевания ее на один конец трубы с последующей фиксацией на другом конце с помощью резьбового соединения. Для обеспечения герметичности резьбового соединения рекомендуется использовать уплотнительные материалы, такие как ФУМ-лента или льняная нить с уплотнительной пастой.
Заключение
Компенсирующая муфта, изготовленная в соответствии с ГОСТ 8956-75, является важным элементом трубопроводных систем, обеспечивающим их надежность и долговечность в условиях эксплуатации. Правильный выбор и монтаж компенсирующих муфт гарантирует герметичность и устойчивость соединений, что является ключевым фактором для обеспечения бесперебойной работы инженерных систем.
