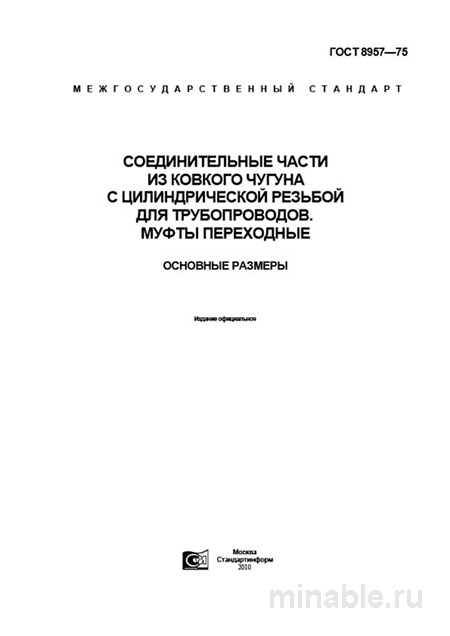

ГОСТ 8957-75: Муфты ковкого чугуна - Разбор и Основные Размеры

Обзор стандарта ГОСТ 8957-75: Соединительные муфты для труб

В промышленной сфере и при монтаже трубопроводных систем особое значение придается обеспечению надежности всех соединений. Соединительные муфты играют ключевую роль в этом процессе. ГОСТ 8957-75 регламентирует требования к муфтам, изготовленным из ковкого чугуна и оснащенным цилиндрической резьбой. Данный стандарт не только определяет геометрические параметры изделий, но и направлен на обеспечение герметичности, прочности и долговечности соединений, даже при воздействии вибрационных нагрузок и температурных колебаний.

Назначение соединительных муфт

Муфты, соответствующие требованиям ГОСТ 8957-75, предназначены для соединения труб различного диаметра в системах, где применение сварки не является целесообразным или технически возможным. Их конструкция с цилиндрической резьбой обеспечивает достаточную герметичность для использования в технологических линиях, системах ирригации, воздуховодах низкого давления и водоразборных сетях.

Примечание: Для изготовления муфт используется исключительно ковкий чугун, обладающий повышенной прочностью и пластичностью по сравнению с серым или высокопрочным чугуном. Это делает такие муфты более устойчивыми к механическим воздействиям, включая удары и вибрацию, а также снижает риск хрупкого разрушения при низких температурах или в условиях неправильного монтажа.

Основные технические требования

Стандарт ГОСТ 8957-75 устанавливает строгие требования к материалам, покрытию, геометрическим параметрам и другим характеристикам муфт, обеспечивая их взаимозаменяемость и надежность в эксплуатации.

Материалы и покрытия

Основным материалом для изготовления муфт является ковкий чугун, обеспечивающий высокую прочность и пластичность. Для защиты от коррозии применяется покрытие, чаще всего цинковое или оксидное с добавлением масла. Качество покрытия имеет решающее значение для долговечности изделия. Покрытие должно быть равномерным, без дефектов и отслоений, а также устойчивым к механическим повреждениям и воздействию агрессивных сред.

Геометрические параметры

В стандарте предусмотрена таблица с основными размерами муфт, включающая:

• Номинальные диаметры труб на обоих концах муфты, например, 15x8, 20x15, 40x25 и т.д.

• Длину муфты (L).

• Длины резьбы на каждом конце (l1 и l2).

• Размер под ключ (S).

Резьба должна быть без дефектов, таких как заусенцы или повреждения. Для контроля геометрических параметров используются специальные калибры. Проходной калибр должен свободно вворачиваться вручную, а непроходной — не вворачиваться более чем на два витка.

Методы контроля качества

Для обеспечения соответствия муфт требованиям стандарта проводится ряд проверок:

1. Визуальный осмотр: Выявление трещин, раковин и других дефектов, а также проверка состояния внутренних полостей и резьбы.

2. Измерения: Использование штангенциркуля для контроля длины муфты и размера под ключ. Проверка резьбы с помощью калибров.

3. Проверка материала: Оценка качества чугуна путем простукивания. Качественная муфта издает звонкий звук.

4. Контроль покрытия: Проверка целостности и равномерности покрытия легким простукиванием.

Сравнительный анализ с другими стандартами

ГОСТ 8957-75 следует отличать от других стандартов, регламентирующих соединительные детали трубопроводных систем. Основные различия представлены в таблице ниже:

/ Стандарт / Назначение / Материал / Тип резьбы / Давление / Ключевое отличие / /-----------/------------/-----------/------------/-----------/-------------------/ / ГОСТ 8957-75 / Соединение труб разного диаметра / Ковкий чугун / Цилиндрическая трубная (G) / До 16 атмосфер (16 кгс/см²) / Разные диаметры / / ГОСТ 8944-75 / Соединение труб одинакового диаметра / Ковкий чугун / Цилиндрическая трубная (G) / До 16 атмосфер (16 кгс/см²) / Одинаковые диаметры / / ГОСТ 8969-75 / Соединение валов, механических приводов / Ковкий чугун / Метрическая или дюймовая / Не нормируется / Другое конструктивное исполнение, другое применение /

Рекомендации по работе с муфтами

На основании практического опыта эксплуатации соединительных муфт можно дать следующие рекомендации:

1. При заказе: Обязательно указывать полное обозначение муфты, включая все геометрические параметры (например, Муфта переходная 40х25 ГОСТ 8957-75).

2. При приемке: Проводить проверку резьбы с помощью калибров и отбирать образцы из партии для визуального осмотра.

3. При монтаже: Использовать уплотнительные материалы, такие как лента ФУМ или специальная нить. Избегать чрезмерного затягивания, чтобы не повредить резьбу или материал муфты.

4. При хранении: Обеспечивать хранение муфт в сухом, защищенном от внешних воздействий месте, предпочтительно в закрытой упаковке. Резьбовые отверстия должны быть защищены заглушками для предотвращения попадания загрязнений и коррозии.

Заключение

ГОСТ 8957-75 является важным нормативным документом, обеспечивающим высокие требования к качеству соединительных муфт для труб. Соблюдение установленных стандартов гарантирует надежность и долговечность трубопроводных систем, что особенно важно в условиях эксплуатации при повышенных нагрузках и воздействии неблагоприятных факторов. Правильный выбор поставщика, тщательный контроль качества и корректная установка муфт являются ключевыми факторами для успешного выполнения задач в данной области.
