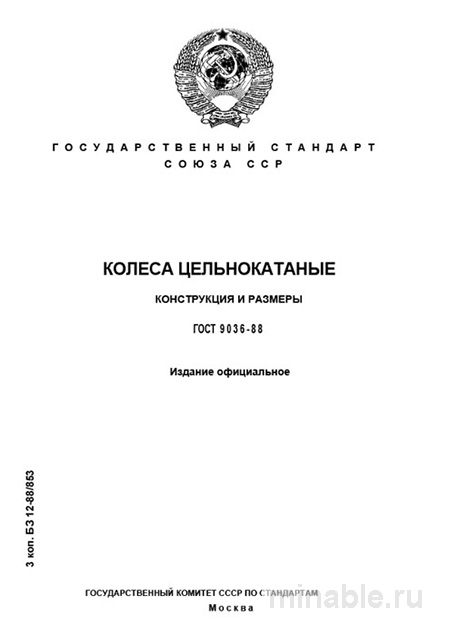

Обзор ГОСТ 9036-88: Практическое руководство для инженера и технолога
В области машиностроения надёжность каждого конструктивного элемента имеет первостепенное значение. Для обеспечения этого параметра широко применяются стандартизированные компоненты. ГОСТ 9036-88 «Колёса цельнокатаные. Конструкция и размеры» представляет собой нормативный документ, который на протяжении многих лет используется для разработки высококачественных изделий. Как специалист с 15-летним стажем в области тяжёлого машиностроения, я рассматриваю данный стандарт не только как справочник, но и как руководство, от соблюдения которого зависит безопасность и продолжительность эксплуатации оборудования.
Назначение стандарта
Настоящий стандарт регламентирует параметры цельнокатаных колёс, предназначенных для использования на рельсовых путях в составе подъёмно-транспортных механизмов, таких как краны, вагонетки и другие транспортные средства, применяемые в промышленных цехах, складских помещениях и портовых зонах. Термин «цельнокатаные» указывает на то, что колесо изготавливается из единой заготовки металла, что обеспечивает его высокую прочность и устойчивость к механическим нагрузкам.
Стандартизация распространяется на колёса для транспортных средств с шириной колеи в диапазоне от 750 до 1200 мм, за исключением железнодорожных колёс, для которых разработаны отдельные, более строгие нормативные требования.
Основные требования
ГОСТ 9036-88 устанавливает конкретные параметры колёс, что значительно упрощает процесс проектирования и выбора комплектующих.
Материалы изготовления
Для производства колёс используются углеродистые и легированные стали марок 65Г, 60 и 40ХН. Выбор материала зависит от интенсивности и характера эксплуатации подъёмно-транспортного оборудования. Например, сталь марки 65Г является оптимальным выбором для большинства типов кранов, в то время как сталь 40ХН рекомендуется для условий с повышенными нагрузками.
Особое внимание уделяется твёрдости поверхности обода колеса. Проверка этого параметра осуществляется в трёх различных точках по окружности обода. Несоответствие требованиям по твёрдости может привести к ускоренному износу колеса и снижению его эксплуатационных характеристик.
Геометрические параметры и допуски
В стандарте предусмотрены три типа профиля поверхности катания колёс:
-
Цилиндрический профиль (тип 1);
-
Конический профиль с уклоном 1:10 (тип 2);
-
Конический профиль с уклоном 1:20 (тип 3).
Выбор конкретного типа профиля зависит от конструктивных особенностей подъёмно-транспортного механизма. Конические колёса демонстрируют повышенную устойчивость к неровностям рельсового пути и способствуют снижению износа рельсов. Цилиндрические колёса, в свою очередь, характеризуются более простой технологией изготовления и применяются в механизмах, не требующих высокой скорости перемещения.
При проведении контроля качества колёс необходимо обеспечить соответствие их геометрических параметров установленным требованиям. Особое внимание следует уделить проверке на отсутствие дефектов, таких как трещины, раковины и другие несоответствия. Также необходимо провести замеры для подтверждения отсутствия биения и соответствия размеров установленным допускам.
Методы контроля качества
Контроль качества цельнокатаных колёс включает в себя ряд обязательных процедур:
-
Визуальный осмотр для выявления поверхностных дефектов.
-
Измерение геометрических параметров с использованием специализированных измерительных инструментов.
-
Определение твёрдости поверхности обода.
-
Ультразвуковая дефектоскопия (при необходимости) для выявления скрытых дефектов.
Сравнение со стандартами ГОСТ 10791
ГОСТ 10791 регламентирует параметры колёс, предназначенных для тягового подвижного состава. Основные различия между стандартами заключаются в следующих аспектах:
/ Параметр / ГОСТ 9036-88 (цельнокатаные) / ГОСТ 10791 (литые) / /--------------------------------/------------------------------/---------------------/ / Назначение / Крановое оборудование, вагонетки/ Тяговый подвижной состав / / Технология изготовления / Горячая объёмная штамповка / Литьё / / Материалы / Качественные стали / Высокопрочные чугуны / / Прочностные характеристики / Высокая ударная вязкость / Высокая износостойкость / / Допуски на размеры / Более жёсткие / Более мягкие / / Стоимость изготовления / Выше / Ниже /
Рекомендации для специалистов
При заказе цельнокатаных колёс рекомендуется чётко указывать все необходимые параметры, такие как марка стали, требования к твёрдости обода и необходимость проведения ультразвуковой проверки.
В процессе контроля качества следует использовать только сертифицированные измерительные инструменты. При выявлении дефектов на одном колесе необходимо провести проверку всей партии.
Во время эксплуатации подъёмно-транспортных механизмов следует вести журнал технического осмотра колёс. Замена колеса требуется при достижении износа, превышающего 5% от первоначального диаметра.
Важно учитывать, что колёса, соответствующие ГОСТ 9036-88 и ГОСТ 10791, не всегда являются взаимозаменяемыми. Перед заменой одного типа колеса на другой необходимо убедиться в их соответствии по размерам и конструктивным особенностям.
ГОСТ 9036-88 представляет собой важный нормативный документ, обеспечивающий разработку и производство высококачественных цельнокатаных колёс. Понимание требований стандарта и его корректное применение являются ключевыми факторами для обеспечения надёжности и долговечности подъёмно-транспортных систем.
