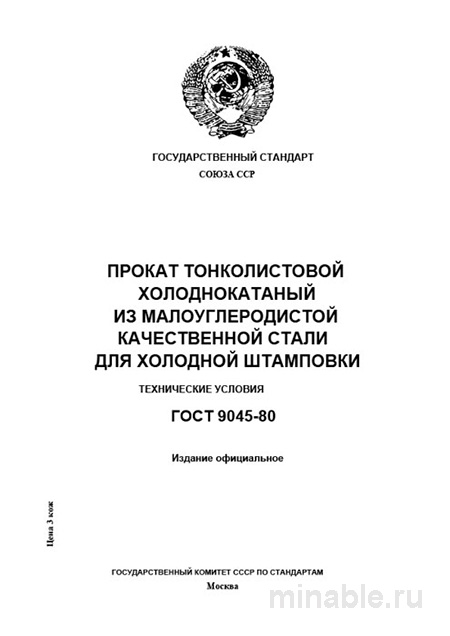

Обзор стандарта ГОСТ 9045-80: Практическое применение в производственных условиях
В машиностроении и приборостроении выбор материала для штамповки является ключевым фактором, определяющим эффективность и качество конечного изделия. ГОСТ 9045-80 представляет собой нормативный документ, регламентирующий требования к тонколистовому холоднокатаному прокату из низкоуглеродистой стали, предназначенному для глубокой вытяжки. Данный стандарт играет важную роль в обеспечении соответствия продукции установленным техническим характеристикам.
Назначение и область применения
Основным преимуществом стали, соответствующей ГОСТ 9045-80, является её высокая пластичность и однородность структуры. Это позволяет использовать материал для изготовления сложных деталей, требующих глубокой вытяжки без образования трещин, сколов или других дефектов. К числу таких деталей относятся:
-
Компоненты автомобильных кузовов, такие как крылья или двери;
-
Корпусные элементы бытовой техники сложной конфигурации;
-
Ответственные детали приборов, где требуется высокая степень пластичности материала.
Важно отметить, что сталь, регламентируемая ГОСТ 9045-80, обычно поставляется в мягком состоянии и без защитного покрытия. Её эксплуатационные свойства определяются внутренней структурой, а не поверхностными характеристиками.
Основные положения стандарта
Стандарт ГОСТ 9045-80 устанавливает требования к следующим параметрам материала:
Марки стали
В документе приведены спецификации различных марок стали, таких как 08Ю, 08пс, 08кп и других. Ключевым критерием выбора является способность материала к глубокой вытяжке, которая классифицируется на два типа:
-
Глубокая вытяжка (Г) — предназначена для деталей средней сложности;
-
Очень глубокая вытяжка (ВГ) — используется для изготовления наиболее ответственных и сложных компонентов.
Выбор марки стали осуществляется с учетом баланса между требованиями к качеству и экономическими факторами. Например, сталь марки 08Ю отличается высокой пластичностью, но её стоимость может быть выше по сравнению с другими марками.
Механические свойства
Одним из наиболее важных аспектов стандарта являются требования к механическим характеристикам материала. ГОСТ 9045-80 строго регламентирует следующие параметры:
-
Прочность на разрыв;
-
Относительное удлинение при разрыве;
-
Твёрдость по Бринеллю.
Для материалов, предназначенных для очень глубокой вытяжки, установлено минимальное относительное удлинение в диапазоне 28-32% и максимальная твёрдость не более 65 единиц по шкале Бринелля. Несоблюдение данных требований может привести к снижению качества готовой продукции.
Размеры и допуски
Стандарт также устанавливает строгие требования к геометрическим параметрам листового проката, включая:
-
Толщину;
-
Ширину;
-
Ровность поверхности.
Эти параметры критически важны для обеспечения равномерной деформации материала при штамповке и предотвращения преждевременного износа оборудования. Отклонения от установленных допусков могут привести к браку продукции.
Методы контроля качества
Для обеспечения соответствия материала требованиям стандарта проводится комплексный контроль качества, включающий следующие этапы:
-
Визуальный осмотр на наличие дефектов, таких как вмятины, трещины или другие повреждения;
-
Измерение твёрдости в различных точках листового проката;
-
Проведение пробной штамповки для оценки пластических свойств материала и его способности выдерживать требуемые нагрузки.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 9045-80 целесообразно провести сравнительный анализ с другим нормативным документом, регулирующим производство тонколистового проката, например, ГОСТ 16523-97:
\
-
Параметр ГОСТ 9045-80 (для холодной штамповки) ГОСТ 16523-97 (прокат тонколистовой углеродистой стали общего назначения)\
-
Основное назначение Сложная и очень глубокая вытяжка ответственных деталей Изготовление деталей простой формы, панелей, коробов, сварных конструкций\
-
Нормирование свойств Обязательно: прочность, способность растягиваться, твёрдость + группа вытяжки (Г, ВГ) Как правило, только прочность (по требованию потребителя — способность растягиваться)\
-
Требования к пластичности Высокие Низкие или не нормируются\
-
Допуски по толщине Очень точные Стандартные или точные\
-
Однородность свойств Высокая Не регламентируется
Рекомендации для специалистов
Для технологов
При разработке технологических процессов рекомендуется указывать марку стали и стандарт (ГОСТ 9045-80) в проектной документации. Также необходимо закрепить обязательное проведение контроля твёрдости материала на всех этапах производства.
Для закупщиков
Не следует заменять материал, соответствующий ГОСТ 9045-80, на аналоги, не соответствующие данному стандарту. Это может привести к значительным экономическим потерям. При заключении договоров с поставщиками необходимо требовать предоставления сертификатов качества с указанием результатов испытаний материала.
Общее руководство
Для обеспечения длительного срока службы листового проката рекомендуется хранить его в сухом, защищённом от влаги и механических повреждений месте. Изгибание листов и воздействие агрессивных сред следует исключить.
Заключение
ГОСТ 9045-80 является ключевым нормативным документом, регламентирующим производство тонколистового холоднокатаного проката из низкоуглеродистой стали для глубокой вытяжки. Соблюдение требований данного стандарта позволяет обеспечить высокое качество готовой продукции и минимизировать риск возникновения дефектов.
