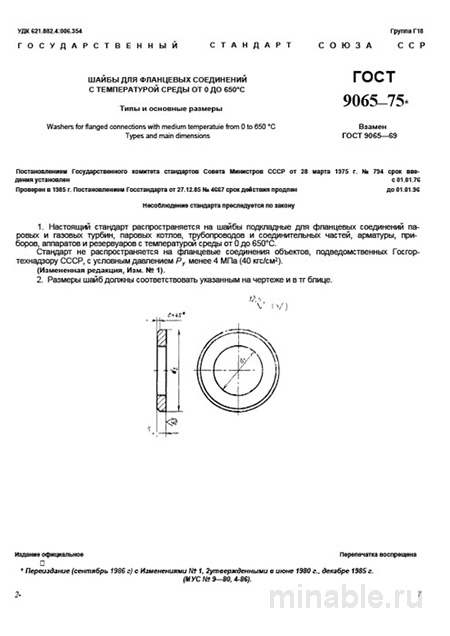

ГОСТ 9065-75: Шайбы для фланцев (0-650°С) - Комплексный разбор

Обзор ГОСТ 9065-75: Шайбы для ответственных соединений

В промышленных отраслях, таких как энергетика, нефтехимия и тяжелое машиностроение, где функционируют системы под высоким давлением и при экстремальных температурах, критически важно обеспечить надежность и безопасность всех компонентов оборудования. Фланцевые соединения, являясь ключевыми элементами герметизации и фиксации, требуют использования специализированных компонентов, соответствующих строгим стандартам. ГОСТ 9065-75 регламентирует производство шайб, предназначенных для этих соединений, и устанавливает требования к их конструкции, размерам и материалам.

Назначение и функции шайб

ГОСТ 9065-75 определяет типы, параметры и технические характеристики шайб, используемых для уплотнения фланцевых соединений в оборудовании, работающем при температурах до +650 °C. Эти шайбы применяются в условиях, где стандартные решения не обеспечивают необходимой герметичности и устойчивости к механическим нагрузкам.

Основные функции шайб включают:

1. Равномерное распределение нагрузки при затяжке болтов, что предотвращает повреждение соединяемых поверхностей.

2. Компенсация неровностей и поддержание герметичности соединений.

3. Снижение риска самопроизвольного откручивания болтов и гаек.

Требования к конструкции и материалам

Стандарт ГОСТ 9065-75 предусматривает два типа шайб: обычные и увеличенные, выбор которых зависит от конструкционных особенностей и условий эксплуатации оборудования. Увеличенные шайбы применяются для снижения давления на соединение при использовании высокопрочных материалов или чугуна.

Основные геометрические параметры шайб включают:

• Толщина, которая обеспечивает необходимую прочность и устойчивость к деформациям.

• Внутренний диаметр, который должен иметь зазор для компенсации неровностей и облегчения установки.

• Наружный диаметр, который должен соответствовать размерам гайки или болта для обеспечения плотной посадки.

Контроль качества

Контроль качества шайб осуществляется в соответствии с установленными стандартами и включает:

1. Визуальный осмотр на наличие дефектов, таких как трещины, коррозия или загрязнения.

2. Геометрическую проверку на соответствие требованиям плоскостности и параллельности.

3. Контроль материала на соответствие требованиям по механическим свойствам и термостойкости.

4. Измерение твердости для предотвращения повреждения крепежных элементов при затяжке.

Отличие от других стандартов

Часто возникает путаница между шайбами по ГОСТ 9065-75 и пружинными шайбами, регламентированными ГОСТ 6402-70. Основные различия заключаются в следующем:

• Назначение: Шайбы по ГОСТ 9065-75 предназначены для равномерного распределения нагрузки и компенсации неровностей, в то время как пружинные шайбы используются для предотвращения самопроизвольного откручивания резьбовых соединений.

• Рабочая температура: Шайбы по ГОСТ 9065-75 выдерживают температуры до +650 °C, тогда как пружинные шайбы рассчитаны на эксплуатацию при температурах до +100-150 °C.

• Принцип работы: Шайбы по ГОСТ 9065-75 являются жесткими и не должны деформироваться, в то время как пружинные шайбы обладают упругостью и деформируются при затяжке.

Замена одного стандарта другим недопустима, так как это может привести к снижению надежности и безопасности оборудования.

Рекомендации по выбору и проверке

При выборе шайб по ГОСТ 9065-75 необходимо учитывать следующие рекомендации:

1. Использовать шайбы данного стандарта исключительно для ответственных соединений, требующих высокой надежности и устойчивости к экстремальным условиям эксплуатации.

2. Проверять наличие сертификатов и документации, подтверждающих соответствие продукции требованиям стандарта.

3. Осуществлять контроль не только геометрических параметров, но и механических свойств шайб.

4. Убедиться в отсутствии дефектов поверхности и загрязнений на шайбах.

5. Обращать внимание на упаковку и маркировку продукции.

ГОСТ 9065-75 является важным нормативным документом, обеспечивающим надежность и безопасность оборудования в условиях высоких температур и механических нагрузок. Соблюдение требований стандарта и правильное использование шайб являются ключевыми факторами в обеспечении безаварийной эксплуатации технических систем.
