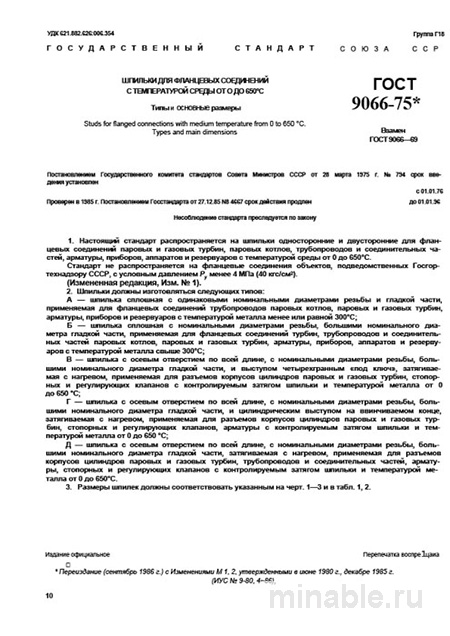

Обзор стандарта ГОСТ 9066-75: Надежность фланцевых соединений
Фланцевые соединения играют ключевую роль в обеспечении герметичности и прочности аппаратов и трубопроводов в машиностроении и нефтегазовой промышленности. В условиях эксплуатации, характеризующихся высокими температурами и давлением, надежность таких соединений становится особенно важной. Шпильки, используемые в этих соединениях, являются критическими элементами, обеспечивающими их долговечность и безопасность. Стандарт ГОСТ 9066-75 регламентирует требования к производству шпилек, предназначенных для работы в экстремальных условиях, и устанавливает критерии их качества.
Цели и область применения стандарта
Стандарт ГОСТ 9066-75 предназначен для регламентирования технических требований к шпилькам, применяемым в оборудовании, работающем при температурах до 650°C и давлениях, соответствующих эксплуатационным параметрам. Такие шпильки находят применение в энергетике, химической и нефтеперерабатывающей промышленности.
Основное отличие шпилек, регламентируемых данным стандартом, заключается в их способности выдерживать высокие температуры. Это достигается за счет использования специальных материалов и конструктивных решений, предотвращающих деформацию и разрушение под воздействием нагрузок.
Конструктивные особенности шпилек
ГОСТ 9066-75 классифицирует шпильки на два типа:
-
Шпильки с коротким ввинчиваемым концом, длина которого не превышает диаметр резьбы.
-
Шпильки с длинным ввинчиваемым концом, длина которого составляет не менее 1,25 диаметра резьбы.
Конструктивная особенность таких шпилек заключается в наличии гладкой переходной части между резьбовой и стержневой частью. Это позволяет снизить концентрацию напряжений в зоне перехода, что способствует повышению надежности соединений при термических циклах.
Материалы для производства шпилек
В зависимости от условий эксплуатации, шпильки изготавливаются из различных материалов:
-
Для температур до 400°C используются углеродистые стали.
-
Для температур до 500°C применяются стали с легирующими добавками хрома и молибдена.
-
Для температур до 650°C используются жаропрочные стали, обладающие высокой стойкостью к ползучести и разрушению при высоких температурах.
Качество материалов должно быть подтверждено соответствующими сертификатами и испытаниями на соответствие требованиям стандарта.
Методы контроля качества шпилек
При производстве и поставке шпилек проводится комплекс мероприятий по контролю их качества:
-
Визуальный осмотр на наличие дефектов поверхности (трещин, сколов, ржавчины).
-
Измерение параметров резьбы (шага, угла профиля) с использованием специализированных инструментов.
-
Определение твердости материала методом Роквелла или Бринелля для оценки однородности структуры.
-
Металлографический анализ микроструктуры стали для выявления дефектов кристаллической решетки.
Сравнительный анализ стандартов
Для более полного понимания специфики ГОСТ 9066-75 проведем его сравнение с аналогичными стандартами:
/ Параметр / ГОСТ 9066-75 / ГОСТ 22042-76 (Класс В) / ГОСТ 9064-75 / /------------------------------------/--------------------------------------------------/---------------------------------------------/--------------------------------------------/ / Назначение / Для оборудования, работающего при высоких температурах / Для оборудования, эксплуатируемого в нормальных условиях / Для оборудования, работающего под давлением до 20 МПа / / Конструктивные особенности / Наличие гладкой переходной части / Простая конструкция без гладкой части / Простая конструкция без строгих требований / / Материалы / Специальные жаропрочные стали / Углеродистые стали / Углеродистые и легированные стали / / Допуски / Повышенные требования к точности и качеству / Стандартные допуски / Допуски, ориентированные на давление /
Рекомендации по выбору шпилек
При выборе шпилек, соответствующих требованиям ГОСТ 9066-75, рекомендуется учитывать следующие аспекты:
-
Указывать марку стали при заказе, например, "Шпилька М24х200 ГОСТ 9066-75, сталь 35ХМА".
-
Требовать предоставления сертификата соответствия от производителя.
-
Обращать внимание на качество галтели (перехода от резьбовой части к стержню).
-
Убедиться в отсутствии покрытия шпилек кадмием или цинком, так как они могут негативно влиять на коррозионную стойкость при высоких температурах.
Заключение
Стандарт ГОСТ 9066-75 является важным нормативным документом, регламентирующим требования к производству и эксплуатации шпилек в условиях высоких температур и давления. Соблюдение положений данного стандарта обеспечивает надежность и безопасность оборудования, предотвращая аварийные ситуации и продлевая срок его службы.
