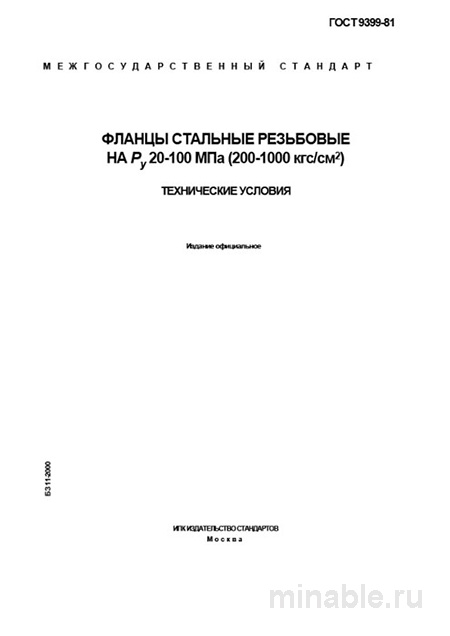

ГОСТ 9399-81: Фланцы стальные резьбовые – Полный разбор и описание

Обзор ГОСТ 9399-81: Фланцы для трубопроводных систем, работающих под высоким давлением

ГОСТ 9399-81 регламентирует производство фланцев, предназначенных для трубопроводных систем, функционирующих под давлением до 100 бар. В данном обзоре рассматриваются основные положения стандарта, особенности конструкции, требования к материалам и методы контроля качества продукции.

Назначение фланцев

Фланцы, соответствующие ГОСТ 9399-81, применяются для герметичного соединения трубопроводов, запорной арматуры, насосного оборудования и других элементов систем, работающих в условиях повышенного давления. Диапазон рабочих температур данных фланцев составляет от -50°C до +540°C, что позволяет использовать их в энергетике, на атомных и тепловых электростанциях, в химической промышленности, а также при эксплуатации нефтяных и газовых скважин.

Конструкция и материалы

Фланцы изготавливаются из высокопрочных марок стали, обеспечивающих необходимую механическую прочность и коррозионную стойкость. Для фланцев, эксплуатируемых при температурах до +450°C, применяются стали марок 20 и 25. При температурах до +540°C используются коррозионно-стойкие стали 12Х18Н9Т и 10Х17Н13М2Т.

Конструкция фланцев предусматривает резьбовое соединение с трубой, которое затем усиливается методом сварки. Такое конструктивное решение обеспечивает высокую герметичность и надежность соединения. Фланцы предназначены исключительно для труб с толстыми стенками, способными выдержать экстремальные давления.

Производственный процесс

Производство фланцев включает несколько ключевых этапов:

1. Выбор материала: В зависимости от условий эксплуатации, выбирается сталь, соответствующая требованиям стандарта.

2. Механическая обработка: Изготовление заготовки фланца с необходимой геометрией и размерами.

3. Термообработка: Проводится для снятия внутренних напряжений и повышения прочностных характеристик изделия.

4. Контроль качества: Включает визуальный осмотр, проверку размеров и резьбы, а также проведение испытаний на растяжение и ударную вязкость.

Методы контроля качества

Качество фланцев контролируется в соответствии с требованиями стандарта. Основные методы проверки включают:

• Визуальный осмотр: Выявление дефектов, таких как трещины, сколы и другие повреждения.

• Измерение геометрических параметров: Использование штангенциркуля и резьбовых калибров для проверки соответствия размеров требованиям ГОСТ.

• Механические испытания: Определение предела прочности, предела текучести и ударной вязкости материала.

Сравнение с другими стандартами

ГОСТ 9399-81 отличается от других стандартов, регламентирующих производство фланцев, такими как ГОСТ 12820-80 и ГОСТ 33259-2015. ГОСТ 12820-80 описывает плоские приварные фланцы для систем с низким давлением, а ГОСТ 33259-2015 — фланцы для стыковых соединений в системах со средним давлением.

Рекомендации по использованию

При эксплуатации фланцев, соответствующих ГОСТ 9399-81, необходимо учитывать следующие рекомендации:

• Область применения: Фланцы следует использовать только в системах, где требуется высокая прочность и герметичность соединения.

• Соответствие чертежам: Важно соблюдать требования проектной документации, включая класс точности резьбы.

• Совместимость с трубами: Трубы должны иметь наружную резьбу, соответствующую классу, указанному в чертежах.

• Контроль качества: Необходимо запрашивать у поставщика полный комплект документации, включая результаты испытаний продукции.

Заключение

ГОСТ 9399-81 является нормативным документом, определяющим требования к производству фланцев для трубопроводных систем, работающих под высоким давлением. Данный стандарт обеспечивает высокие эксплуатационные характеристики изделий, что делает их незаменимыми в критически важных отраслях промышленности.
