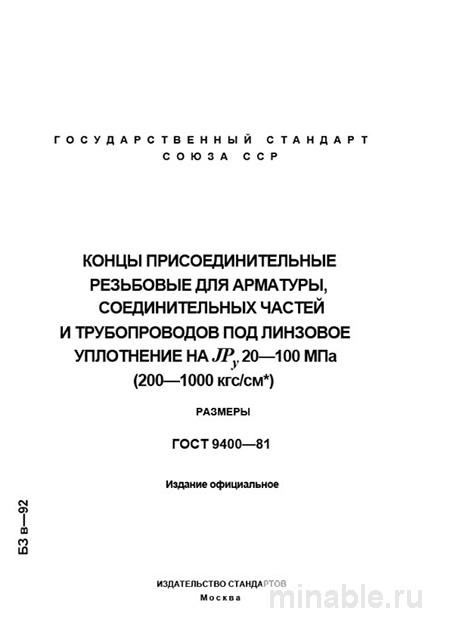

Обзор ГОСТ 940-81: Концы присоединительные резьбовые под линзовое уплотнение
В высокооборотном мире современного машиностроения, особенно в энергетике, химической и нефтегазовой отраслях, надежность каждого соединения в трубопроводной системе — это вопрос безопасности, экологии и бесперебойности производства. Одним из краеугольных камней такой надежности для средов высокого и сверхвысокого давления является стандарт ГОСТ 940-81. Этот документ регламентирует технические условия на изготовление присоединительных резьбовых концов, предназначенных для создания герметичных соединений с помощью линзовых прокладок. В данном обзоре мы разберем его с сугубо практической точки зрения, опираясь на опыт эксплуатации и приемки данной продукции.
Назначение и область применения
Стандарт ГОСТ 940-81 распространяется на концы труб, арматуры (задвижек, клапанов, вентилей) и соединительных частей (отводов, тройников), работающих под условным давлением от 20 до 100 МПа (200-100 кгс/см²). Ключевая особенность — использование линзового уплотнения.
Принцип работы такого соединения прост и гениален: коническая поверхность конца (с углом 20°) с упорной цилиндрической буртой формирует «посадочное место» для металлической линзовой прокладки. При затяжке фланцевого соединения прокладка деформируется, врезаясь в обе контактирующие поверхности, создавая мощный металл-на-металл контакт. Это обеспечивает превосходную герметичность, устойчивость к термоциклированию и вибрациям.
Важный нюанс, который не всегда очевиден при первом знакомстве со стандартом: эти концы рассчитаны на работу в системах с непульсирующим или слабопульсирующим давлением. При сильной вибрации и пульсациях требуется особый контроль за моментом затяжки и состоянием прокладки после каждого цикла.
Ключевые технические требования и геометрия
Стандарт жестко регламентирует все критические размеры, отклонения и параметры шероховатости. От их соблюдения напрямую зависит герметичность стыка.
Материалы изготовления
ГОСТ 940-81 не указывает конкретные марки сталей, а отсылает к нормативно-технической документации (НТД) на конкретные изделия (арматуру, трубы). Однако, исходя из давления и практики, это всегда стали повышенной и высокой прочности:
- Углеродистые качественные стали (например, сталь 35, 45);
- Легированные стали (30ХМА, 25Х2М1Ф, 15Х5М и аналоги);
- Для коррозионно-активных сред — стали типа 12Х18Н10Т, 10Х17Н13М2Т.
Материал должен обеспечивать необходимую прочность и пластичность для формирования надежного уплотняющего контакта с прокладкой.
Геометрические параметры и допуски
Это сердце стандарта. Контролю подлежат:
- Резьба: Как правило, это метрическая резьба с крупным шагом (М24х2, М36х3, М52х4 и т.д.). Допуски по полям допусков 6g для наружной резьбы. Раз за разом при приемке мы проверяем резьбу не только калибрами-кольцами (ПР и НЕ), но и на отсутствие задиров, вмятин и ржавчины, которые сведут на нет все усилия по герметизации.
- Коническая уплотняющая поверхность: Угол конуса строго 20° ± 0,5°. Радиус скругления вершины конуса — не более 0,2 мм. Это критически важно для правильного контакта с прокладкой.
- Упорная бурта: Выступает в роли «упора» для прокладки, не давая ей деформироваться в осевом направлении сверх меры. Ее торец должен быть строго перпендикулярен оси конца.
- Шероховатость: Параметр, которому часто не уделяют достаточно внимания при закупках. Уплотнительная коническая поверхность должна иметь шероховатость не грубее Ra 2,5 мкм (по ГОСТ 2789-73), а торец бурты — не грубее Ra 10 мкм. Шероховатая поверхность подобна напильнику — она будет разрушать прокладку при затяжке и термоциклировании, приводя к течи.
На практике часто сталкиваюсь с ситуацией, когда визуально конец выглядит идеально, но при первом же гидравлическом испытании дает течь. Проблема почти всегда кроется в микроскопических забоинах на конусе или в несоосности бурты, которую не выявили на входном контроле.
Тонкости приемки и контроля качества
Приемка партии концов, изготовленных по ГОСТ 940-81, должна быть системной и включать несколько этапов:
- Визуальный осмотр и измерительный контроль: Проверка на отсутствие механических повреждений, коррозии, раковин. Контроль основных размеров штангенциркулем, микрометром, шаблонами углов.
- Контроль резьбы: Обязательно использование проходных и непроходных калибров (гаек). Резьбомер для контроля шага применяется выборочно.
- Контроль шероховатости: Проводится с помощью образцов шероховатости или профилометра. На большинстве производств ограничиваются визуальным сравнением с образцом, что допустимо, но не так точно.
- Проверка биения: Контроль перпендикулярности торца бурты и соосности резьбового участка и конуса. Проводится на поверочной плите с индикатором или в центрах.
Сравнительный анализ с ближайшими аналогами
ГОСТ 940-81 — не единственный стандарт, описывающий резьбовые концы. Его главный «соперник» и часто неверно используемая альтернатива — концы под уплотнение по сферической поверхности (ГОСТ 28941.1-91 на фитинги). Ключевые различия сведены в таблицу.
- Параметр ГОСТ 940-81 (Линзовое) ГОСТ 28941.1-91 (Сферическое)
- Назначение Системы ВЫСОКОГО и СВЕРХВЫСОКОГО давления (до 100 МПа), ответственные соединения, высокие температуры. Системы СРЕДНЕГО давления (до 16-40 МПа, в зависимости от исполнения), общее машиностроение, гидравлика.
- Принцип уплотнения Деформация металлической линзовой прокладки между двумя коническими поверхностями 20°. Прижим конической поверхности (конца) к сферической поверхности (накидной гайки) через мягкое (медь, паронит) или металлическое кольцо.
- Стойкость к вибрациям и тепловым деформациям Очень высокая (жесткий металлический контакт). Средняя (зависит от типа уплотнительного кольца).
- Требования к качеству поверхности Высокие (Ra ≤ 2.5 мкм). Более низкие (Ra ≤ 10-20 мкм, зависит от исполнения).
- Многократность сборки/разборки Ограничена (требуется замена линзовой прокладки). Выше (при использовании медных колец их можно отжигать).
Вывод: это решения для разных классов задач. Путать их или пытаться заменить одно другим — прямой путь к аварии.
Практические рекомендации для технологов и снабженцев
На основе многолетнего опыта работы с данным стандартом, вот ключевые рекомендации:
- При закупке: В техническом задании (ТЗ) и договоре прямо указывайте не только ГОСТ 940-81, но и требуемый материал (марку стали), который должен быть согласован с рабочей средой и параметрами технологического процесса. Требуйте сертификаты качества и паспорта на металл.
- При приемке: Обязателен выборочный инструментальный контроль. Минимум, что должно быть на складе у приемщика — полный набор резьбовых калибров (для каждого типоразмера) и эталон образцов шероховатости. Уделите максимум внимания визуальному осмотру конусной поверхности под лупой.
- При монтаже: Никогда не используйте старые линзовые прокладки. Следите за тем, чтобы момент затяжки был равномерным и соответствовал рекомендациям производителя арматуры. Перетяжка так же опасна, как и недотяжка — она может «завалить» конус и безвозвратно испортить дорогостоящий элемент системы.
- Самый вероятный дефект: Механические повреждения (задиры, риски) на конической поверхности и сколы на бурте. Такую продукцию необходимо безоговорочно браковать.
ГОСТ 940-81 — это не просто справочник размеров. Это комплексное техническое условие, гарантирующее надежность работы высоконапряженных систем. Его скрупулезное соблюдение на всех этапах — от производства до монтажа — является залогом промышленной безопасности и отсутствия внеплановых остановок производства.
