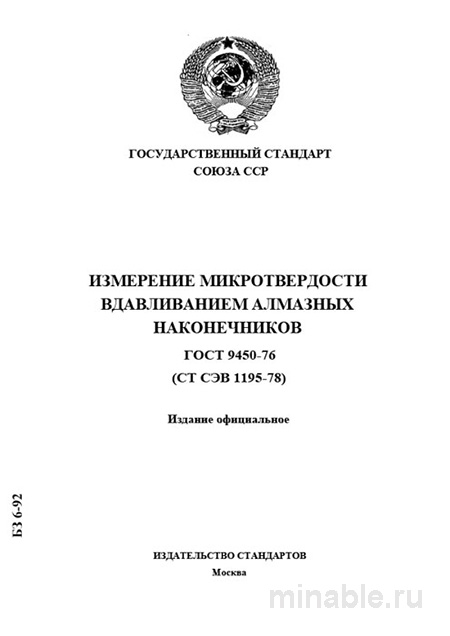

Обзор ГОСТ 945-76: Микротвердость в деталях
В машиностроительном производстве, особенно в сферах, связанных с термообработкой, напылением, поверхностным упрочнением и исследованием материалов, невозможно переоценить значение точного контроля микротвердости. ГОСТ 945-76 «Измерение микротвердости вдавливанием алмазных наконечников» является тем фундаментальным документом, который регламентирует этот процесс на территории СНГ. Как технологи с многолетним стажем, отмечу: этот стандарт — не просто формальность, а практическое руководство для обеспечения стабильного качества продукции.
Назначение и сфера применения стандарта
ГОСТ 945-76 устанавливает метод измерения микротвердости, заключающийся во вдавливании алмазного наконечника (индентора) определенной геометрической формы в исследуемую поверхность под малой нагрузкой (от 0,049 Н до 1,961 Н, что соответствует 5 гр. до 200 гр.) и последующем измерении диагонали отпечатка.
Ключевая область применения — лабораторные и производственные исследования:
- Контроль тонких поверхностных слоев: цианированных, азотированных, закаленных ТВЧ.
- Исследование хрупких материалов: стекла, керамики, твердых сплавов.
- Анализ структурных составляющих сплавов: измерение твердости отдельных фаз, зерен, включений в металлографии.
- Контроль качества гальванических и газотермических покрытий.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: метод не предназначен для массового приемочного контроля серийной продукции из-за относительно низкой скорости проведения испытаний. Его главная сила — в диагностических и исследовательских целях.
Ключевые технические требования: геометрия, свойства и материалы
Стандарт жестко регламентирует характеристики используемого инструмента — алмазных наконечников. От их геометрической и качественной точности напрямую зависит достоверность результата.
Геометрия инденторов
ГОСТ 945-76 предусматривает использование наконечников двух форм:
- Пирамида Виккерса (квадратное основание). Угол между противоположными гранями должен составлять строго 136°.
- Пирамида Берковича (треугольное основание). Углы между ребрами и основанием: 65°03' и 65°00'. Данная форма предпочтительна для измерения твердости очень хрупких материалов и сверхтонких покрытий, так как создает меньшую площадь контакта и менее глубокий отпечаток.
Требования к качеству алмаза и шлифовке граней
Стандарт предъявляет высочайшие требования к качеству исполнения наконечников:
- Рабочие грани должны быть отполированы до зеркального блеска без видимых под микроскопом сколов, царапин и иных дефектов.
- Допустимая погрешность угла между противоположными гранями не должна превышать ±30 минут (±,5°).
- Притупление режущих кромок (ребер пирамиды) не допускается.
- Алмаз должен быть надежно закреплен в оправе, исключающей его проворачивание или смещение под нагрузкой.
На практике часто сталкиваюсь с тем, что именно недобросовестная полировка граней или микросколы на ребрах являются основной причиной разброса результатов при межлабораторных сличительных испытаниях. Отпечаток получается «смазанным», его диагонали плохо читаются под микроскопом, что вносит существенную погрешность в расчет.
Тонкости приемки и контроля качества алмазных наконечников
Приемка партии инденторов по ГОСТ 945-76 — ответственная процедура. Основанием для приемки является наличие паспорта (сертификата) предприятия-изготовителя, где указаны результаты контроля геометрических параметров. Однако полагаться только на бумаги — большая ошибка.
Практические рекомендации по приемке
- Визуальный контроль под микроскопом: Используйте металлографический микроскоп с увеличением не менее 200x. Внимательно осмотрите грани на предмет царапин, сколов, признаков некачественной полировки. Особое внимание уделите ребрам пирамиды — они должны быть идеально острыми.
- Контрольная расковка: Это основной практический метод проверки. Необходимо сделать серию отпечатков (не менее 5-10) на эталонном образце с известной и стабильной микротвердостью (например, на полированной пластине из твердого сплава или закаленной стали). Все отпечатки должны быть четкими, симметричными, а разброс значений в серии — находиться в пределах погрешности измерительного прибора.
- Проверка крепления: Убедитесь, что алмаз прочно сидит в оправе, нет люфтов.
Раз за разом при приемке мы проверяем именно симметрию отпечатка. Если отпечаток несимметричен — одна диагональ заметно длиннее другой — это стопроцентный признак дефекта геометрии индентора (недопустимый перекос граней или различие углов между ними). Такой наконечник бракуется сразу.
Сравнительный анализ с другими стандартами на твердость
ГОСТ 945-76 не существует в вакууме. Важно понимать его место среди других методов измерения твердости. Ключевое отличие — в масштабе и применимости. Для наглядности сравним его с самым распространенным методом — методом Роквелла.
- Критерий ГОСТ 945-76 (Микротвердость) ГОСТ 9013-59 (Твердость по Роквеллу)
- Назначение Исследование тонких слоев, отдельных фаз, хрупких материалов. Массовый контроль твердости объемно-закаленных деталей, изделий.
- Нагрузка Малая (,05 - 2 Н) Значительная (60, 100, 150 кгс)
- Глубина внедрения Микрометры (мкм) Сотые доли миллиметра (.01 мм)
- Область применения Лаборатории, научные исследования, диагностика. Цеховой, приемочный контроль.
- Требования к поверхности Высокие (требуется шлифовка и полировка) Низкие (достаточно чистоты поверхности без окалины)
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. Роквелл — это «рабочая лошадка» цеха, а микротвердость по Виккерсу — «скальпель» металловеда и технолога.
Практические рекомендации для инженеров и технологов
На основе многолетнего опыта работы со стандартом сформулирую ключевые советы:
- Не экономьте на инструменте. Качественный алмазный наконечник — это инвестиция в точность и достоверность ваших измерений. Дешевые аналоги быстро теряют геометрию и приводят к систематическим ошибкам.
- Подготовка поверхности — 90% успеха. Бессмысленно делать замер на шероховатой или неправильно подготовленной поверхности. Образец должен быть тщательно отшлифован, отполирован и при необходимости травлен для выявления микроструктуры.
- Контролируйте не только индентор, но и всю измерительную систему. Регулярно поверяйте блок приложения нагрузки и систему измерения диагоналей вашего прибора для микротвердости.
- Ведите журнал контроля состояния инденторов. Фиксируйте дату ввода в эксплуатацию, результаты контрольных расковок. Это поможет отследить износ и своевременно вывести из эксплуатации дефектный инструмент.
- При возникновении сомнений в результатах всегда делайте серию отпечатков и сравнивайте их форму и размер. Статистика — лучший помощник в выявлении системной погрешности.
ГОСТ 945-76, несмотря на свой почтенный возраст, остается актуальным и рабочим инструментом для любого производства, где важен контроль структуры и свойств материала на микроуровне. Грамотное его применение позволяет избежать технологического брака, оптимизировать режимы обработки и, в конечном счете, выпускать продукцию высочайшего качества.
