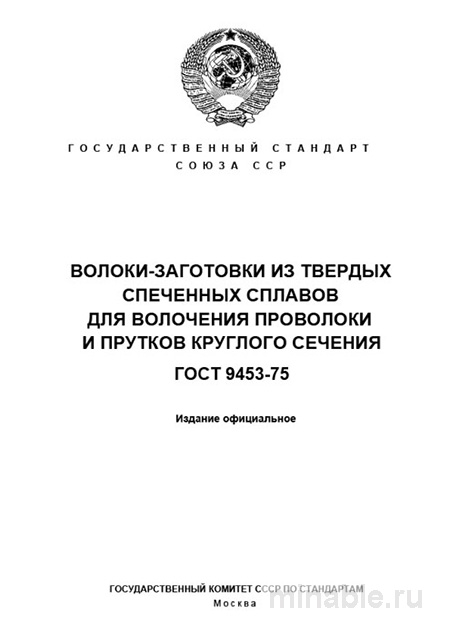

Обзор ГОСТ 9453-75: Волоки-заготовки для профессионалов производства
В современном машиностроительном и металлургическом производстве эффективность и стабильность процесса волочения проволоки и прутков напрямую зависят от качества и правильного выбора основного инструмента — волоки. ГОСТ 9453-75 не просто документ, а фундаментальный норматив, регламентирующий технические условия на волоки-заготовки из твердых спеченных сплавов. Спустя почти 50 лет после принятия этот стандарт остается актуальным руководством для инженеров и технологов, понимающих его глубинную суть.
Назначение и область применения
Стандарт устанавливает требования к волокам-заготовкам — это полуфабрикаты, которые проходят окончательную механическую обработку (шлифовку, полировку, нанесение калибрующих зон) перед установкой в волочильное оборудование. Ключевое слово здесь — «заготовки». Они предназначены для изготовления рабочих волок, используемых при холодном волочении проволоки и прутков из черных и цветных металлов круглого сечения.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: ГОСТ 9453-75 охватывает продукцию, которая является промежуточным звеном в цепочке создания конечного инструмента. Это не готовые к работе волоки, а высокоточные прецизионные полуфабрикаты, от геометрической и физической точности которых на 90% зависит качество и срок службы итогового инструмента.
Ключевые технические требования: материалы, геометрия, свойства
Стандарт детально прописывает критические параметры, обеспечивающие работоспособность будущего инструмента.
Марки твердых сплавов
Основной материал — спеченные твердые сплавы групп:
- ВК (вольфрам-кобальтовые): ВК6, ВК8, ВК10, ВК15, ВК20, ВК25.0
- ВК-М (мелкозернистые): ВК6-М, ВК10-М, ВК15-М.
Выбор марки зависит от агрессивности среды волочения и обрабатываемого материала. Для абразивных сталей марок 70-80 и выше предпочтительнее мелкозернистые сплавы (ВК6-М), обеспечивающие более высокую стойкость к выкрашиванию режущей кромки. Для цветных металлов и сталей меньшей прочности часто достаточно стандартного ВК8.0
Геометрические параметры и допуски
Стандарт регламентирует наружный диаметр (D), диаметр отверстия (d) и высоту (H) волоки-заготовки. Допуски на эти размеры являются жесткими, особенно на соосность рабочего отверстия и наружной поверхности. На практике часто сталкиваюсь с тем, что именно несоосность, не выявленная при контроле качества на стороне поставщика, приводит к биению и вибрациям уже готовой волоки в стакане, ее ускоренному износу и браку протягиваемой продукции.
Физико-механические свойства
Стандарт предъявляет высокие требования к отсутствию внешних и внутренних дефектов:
- Поверхность должна быть без трещин, вколов, раковин, непропадов и следов коррозии.
- Структура сплава — равномерная, без рыхлот, пористости, загрязнений и следов вторичного графита. Допустимая остаточная пористость не должна превышать норм, установленных для выбранной марки сплава.
Тонкости приемки и контроля качества
Приемка партии волок-заготовок — критически важный этап. Экономия времени на этом шаге выливается в многократные убытки на этапе эксплуатации.
Раз за разом при приемке мы проверяем следующий алгоритм:
- Визуальный осмотр (100% партии): Используем лупу с 10-кратным увеличением. Ищем мельчайшие сколы на торцах и кромках, сетку трещин, признаки неправильного спекания (неравномерный цвет поверхности).
- Контроль геометрии (выборочно, но не менее 10% от партии):
- Замер наружного диаметра и высоты штангенциркулем или микрометром.
- Контроль соосности — самый важный пункт. Деталь устанавливается на оправку на поверочной плите, индикаторная головка выставляет ноль по наружной поверхности. При прокручивании заготовки биение не должно превышать значений, указанных в стандарте (обычно в пределах 0,02-0,05 мм в зависимости от типоразмера).
- Контроль твердости (выборочно): Проводится на твердомере Роквелла по шкале А (HRA). Для сплавов группы ВК значения должны находиться в диапазоне 87-91 HRA. Отклонение в меньшую сторону — признак нарушения технологии изготовления.
Сравнительный анализ со смежными стандартами
Чтобы понять место ГОСТ 9453-75, его необходимо сравнить с другими нормативами на аналогичную продукцию. Наиболее близким аналогом является ГОСТ 25598-83 на готовые твердосплавные волоки. Ключевые различия представлены в таблице.
- Параметр ГОСТ 9453-75 (Волоки-заготовки) ГОСТ 25598-83 (Волоки готовые)
- Назначение Полуфабрикат для последующей механической обработки (шлифовки, полировки, калибровки) Готовый к установке в оборудование инструмент
- Контролируемые зоны Наружная геометрия, соосность, качество поверхности заготовки Геометрия и чистота рабочего канала (деформирующей и калибрующей зон, углов)
- Допуски на отверстие Относительно грубые (определяется как «отверстие под обработку») Высокоточные (посадочные размеры под определенный сортамент)
- Кто конечный пользователь? Производства, специализирующиеся на изготовлении волок (инструментальные цеха) Непосредственно волочильные производства (цеха волочения)
Выбор между этими стандартами — это выбор между покупкой полуфабриката с последующей доводкой под свои конкретные нужды (собственное инструментальное производство обязательно) и приобретением готового решения. Первый путь часто дает большую гибкость и потенциально более высокое качество, но требует глубоких компетенций.
Практические рекомендации по выбору и работе со стандартом
На основе многолетнего опыта работы с данным стандартом, сформулирую четкие рекомендации:
- При заказе и в техническом задании всегда явно указывайте не только типоразмер (D x d x H) по ГОСТ 9453-75, но и конкретную марку сплава (например, ВК6-М), исходя из ваших производственных задач. Не оставляйте этот выбор на усмотрение поставщика.
- При приемке не пренебрегайте контролем соосности. Этот дефект — самый коварный и плохо выявляемый на этапе входного контроля готовых волок.
- Наиболее вероятные дефекты:
- Сетка трещин на поверхности — результат нарушения режимов спекания или прессования.
- Выкрашивание кромок — признак повышенной хрупкости, часто вызванной несоответствующей маркой сплава или его низким качеством.
- Несоосность — брак механической обработки (шлифовки) заготовки.
- Помните, что данный стандарт — это технические условия на полуфабрикат. Он гарантирует, что вы получите качественную «болванку», но финальные характеристики готового инструмента будут зависеть от вашего инструментального цеха, его оборудования и опыта.
ГОСТ 9453-75 — это не устаревший документ, а рабочий инструмент для специалистов, которые предпочитают контролировать весь технологический цикл, вплоть до изготовления собственного инструмента. Его глубокое понимание позволяет не просто принимать продукцию, а управлять качеством на этапе, который определяет будущую эффективность всего волочильного производства.
