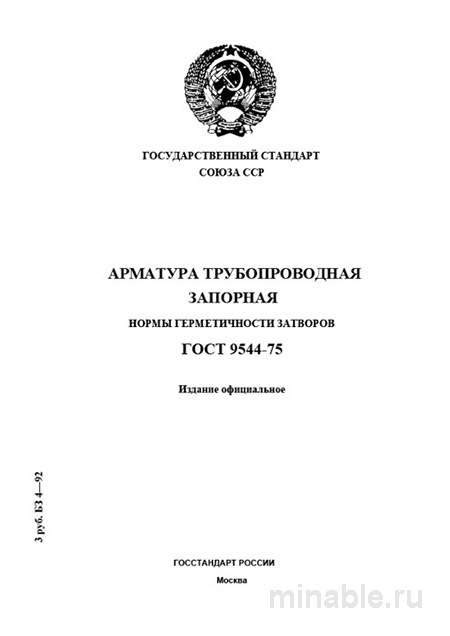

ГОСТ 9544-75: Арматура запорная – Разбор норм герметичности затворов

Обзор ГОСТ 9544-75: Методика проверки герметичности запорной арматуры

В производственной сфере машин и оборудования критически важна надежность трубопроводных систем. Это касается не только экономической эффективности, но и вопросов безопасности, экологической устойчивости и бесперебойной работы промышленных предприятий. Ключевую роль в обеспечении этих параметров играет запорная арматура (задвижки, клапаны, краны), основным эксплуатационным свойством которой является герметичность — способность полностью перекрывать поток рабочей среды (жидкости, пара, газа и т.д.). Именно этот критерий регламентируется стандартом ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов», который был разработан в советское время и до сих пор используется в странах постсоветского пространства.

Цель и область применения стандарта

ГОСТ 9544-75 устанавливает требования к уровню герметичности затворов запорной арматуры. Затворы представляют собой подвижные элементы конструкции, обеспечивающие перекрытие потока рабочей среды. Герметичность затворов классифицируется по шести категориям (от класса А до класса F), где более высокий класс соответствует меньшему допустимому уровню утечки. Требования стандарта являются обязательными для производителей запорной арматуры и учитываются при проектировании и изготовлении продукции.

Методика проведения испытаний на герметичность

Испытания на герметичность проводятся на специализированных стендах с использованием воды. Арматура устанавливается в рабочее положение, после чего на нее подается давление, равное номинальному рабочему давлению. Далее производится количественный анализ объема воды, просочившейся через затвор за определенный промежуток времени.

Следует отметить, что методика проведения испытаний может варьироваться в зависимости от типа арматуры. Например, для арматуры, предназначенной для работы с агрессивными средами, особое внимание уделяется долговечности уплотнительных элементов, в то время как для арматуры, используемой в системах водоснабжения, приоритетным является обеспечение высокого уровня герметичности.

Контроль качества на этапе приемки

При поступлении запорной арматуры на склад осуществляется проверка ее соответствия требованиям ГОСТ 9544-75, а также другим нормативным документам. Основным документом, подтверждающим качество изделия, является паспорт, в котором должны быть зафиксированы результаты испытаний на герметичность. Однако, помимо паспортных данных, рекомендуется проводить дополнительные мероприятия по контролю качества:

• Проверка правильности проведения испытаний на герметичность, указанных в паспорте, в том числе соответствие номинального давления и типа рабочей среды.

• Визуальный осмотр арматуры на предмет наличия следов износа, повреждений или дефектов конструкции.

• Проведение выборочных испытаний в собственной лаборатории или с привлечением специализированных организаций.

Сравнительный анализ с другими стандартами

На рынке существует множество нормативных документов, регламентирующих требования к герметичности запорной арматуры. Для более полного понимания различий между ними можно воспользоваться следующей таблицей:

/ Параметр / ГОСТ 9544-75 / ГОСТ 3326-80 / ГОСТ 5762-2002 / /---------/--------------/--------------/---------------/ / Объект контроля / Герметичность затвора / Герметичность резьбового соединения / Герметичность изделия в целом / / Методика испытаний / Вода, воздух (по ТУ) / Вода / Вода или норма утечки / / Основной критерий / Допустимая утечка (см³/мин) / Полное отсутствие течи (визуально) / Полное отсутствие течи (визуально) или норма утечки / / Область применения / Проверка качества затвора / Проверка качества монтажа / Проверка арматуры для работы в суровых условиях (судостроение) /

Рекомендации для специалистов

При выборе запорной арматуры рекомендуется учитывать следующие аспекты:

1. Указание класса герметичности в техническом задании, соответствующем условиям эксплуатации.

2. Обязательная проверка паспорта изделия на предмет соответствия требованиям ГОСТ 9544-75.

3. Проведение выборочных испытаний в аккредитованных лабораториях для ответственных проектов.

4. Выбор арматуры с качественными уплотнителями, изготовленными из материалов, обладающих высокой износостойкостью и коррозионной стойкостью.

Заключение

Стандарт ГОСТ 9544-75 играет важную роль в обеспечении надежности и безопасности трубопроводных систем. Понимание требований данного нормативного документа позволяет специалистам принимать обоснованные решения при выборе и эксплуатации запорной арматуры, что особенно важно в условиях современного промышленного производства.
