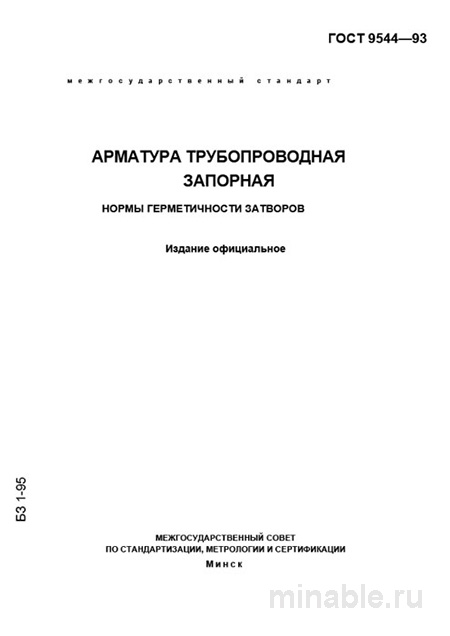

ГОСТ 9544-93: Разбор норм герметичности запорной арматуры

Обзор ГОСТ 9544-93: о герметичности запорной арматуры

ГОСТ 9544-93 является основополагающим нормативным документом, регламентирующим методы контроля герметичности запорной арматуры. Стандарт направлен на обеспечение высокого уровня надежности и безопасности трубопроводных систем за счет строгого соблюдения требований к герметичности запорных устройств.

Цель и область применения ГОСТ 9544-93

ГОСТ 9544-93 устанавливает унифицированные методы испытаний на герметичность для различных типов запорной арматуры, включая задвижки, краны, клапаны и другие устройства. Стандарт применим к арматуре, предназначенной для работы с различными средами, включая воду, пар, а также агрессивные и токсичные вещества.

Основная задача стандарта заключается в обеспечении единообразия процедур испытаний, что позволяет объективно сравнивать качество продукции различных производителей. Технические условия на конкретные изделия могут содержать дополнительные требования, однако они не должны противоречить положениям ГОСТ 9544-93.

Методы контроля герметичности

Для оценки герметичности запорной арматуры применяются следующие методы:

1. Испытание на герметичность с использованием воды: арматура подвергается воздействию водного давления, равного рабочему давлению в системе. После закрытия арматуры проводится оценка количества воды, просачивающейся через запорное устройство за определенный промежуток времени.

2. Испытание на герметичность с использованием воздуха: с одной стороны арматура закрывается, а с другой стороны наносится мыльный раствор. Появление пузырьков свидетельствует о наличии утечки.

Испытания проводятся в рабочих положениях арматуры, соответствующих условиям эксплуатации. Например, задвижки проверяются в закрытом положении, а шаровые краны — в положении, близком к полному закрытию.

Классификация по уровню герметичности

В соответствии с ГОСТ 9544-93 запорная арматура классифицируется по уровням герметичности, обозначаемым буквами латинского алфавита:

• Класс А: полная герметичность, утечка практически отсутствует.

• Класс В: незначительная утечка, допустимая в определенных пределах.

• Класс С: утечка, соответствующая установленным нормам.

• Класс D и последующие: более значительная утечка, не соответствующая требованиям для эксплуатации в нормальных условиях.

Для большинства трубопроводных систем, таких как системы отопления и водоснабжения, достаточно использовать арматуру класса В.

Возможные проблемы и их выявление

При проведении испытаний на герметичность могут быть выявлены следующие дефекты:

• Повреждения уплотнительных поверхностей: царапины, неровности и другие дефекты, влияющие на герметичность.

• Неправильная установка уплотнительных элементов: нарушение технологии монтажа, приводящее к утечке.

• Износ уплотнительных материалов: снижение герметичности вследствие естественного износа или эксплуатации в неблагоприятных условиях.

При проведении оценки качества арматуры необходимо учитывать равномерность износа и соответствие всех компонентов требованиям стандарта.

Сравнительный анализ с другими стандартами

ГОСТ 9544-93 фокусируется исключительно на контроле герметичности запорной арматуры. Другие нормативные документы, такие как ГОСТ 3326-86 и ГОСТ 5762-2002, охватывают более широкий спектр требований к конструкции и эксплуатации запорных устройств. ГОСТ 3326-86 регламентирует параметры задвижек, а ГОСТ 5762-2002 — запорных клапанов.

Рекомендации для специалистов

При работе с запорной арматурой рекомендуется учитывать следующие аспекты:

1. Запрашивать протоколы испытаний: проверять условия проведения испытаний (давление, среда), а также класс герметичности арматуры.

2. Осуществлять визуальный осмотр уплотнительных поверхностей: обеспечивать их чистоту и отсутствие дефектов.

3. Проводить выборочные проверки: даже при наличии официальных протоколов рекомендуется проводить дополнительные испытания из партии.

4. Обращать внимание на маркировку: класс герметичности должен быть указан на бирке или в паспорте изделия.

5. Избегать необоснованного завышения класса герметичности: выбирать класс, соответствующий реальным условиям эксплуатации.

6. Учитывать тип рабочей среды: испытания должны проводиться с использованием среды, соответствующей условиям эксплуатации арматуры.

7. Обеспечивать регулярный контроль износа: проводить периодические проверки состояния уплотнительных элементов и конструкции арматуры.

ГОСТ 9544-93 является важным нормативным документом, обеспечивающим высокое качество и надежность запорной арматуры. Его применение позволяет объективно оценивать качество продукции, а также выбирать, устанавливать и эксплуатировать арматуру в соответствии с установленными требованиями.
