Описание

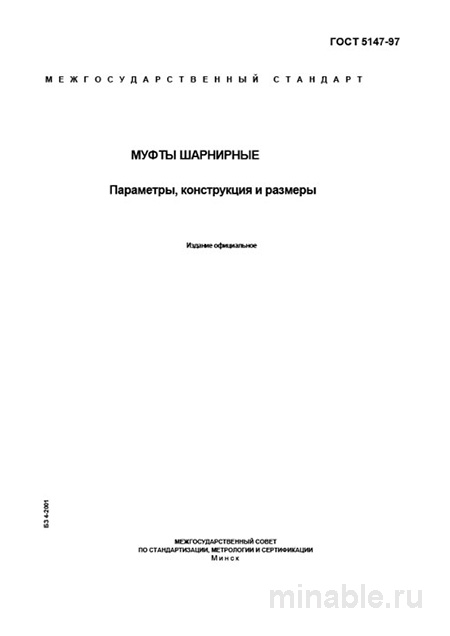

Для действующего производства надежность приводов — вопрос безопасности и бесперебойности работы. Фундаментальным документом здесь остается ГОСТ 5147-97 «Муфты шарнирные. Параметры, конструкция и размеры». Как инженер-технолог с многолетним стажем, считаю этот стандарт одним из наиболее проработанных. В обзоре разберем его с прикладной точки зрения, учитывая, что многих интересует муфта шарнирная ГОСТ 5147-97 цена которой должна соответствовать качеству.
Честно говоря, безаварийная работа механизмов зависит от соблюдения нормативов. Ошибка в выборе типа соединения ведет к простоям. А это прямые убытки.
Стандарт регламентирует технические условия на производство открытых и закрытых шарнирных муфт. Их задача — передача крутящего момента между валами, оси которых пересекаются под углом до 45°. Это классическое решение для приводов агрегатов, где невозможно обеспечить идеальную соосность. Вот в чём загвоздка: муфта по ГОСТ 5147 не компенсирует радиальное смещение валов.
На практике мы массово применяем эти муфты в приводах вентиляторов, насосов, конвейеров и станков старого парка. Попытка использовать ее для компенсации параллельного смещения приведет к преждевременному износу крестовин. Для понимания свойств материалов часто обращаемся к спецификациям сталей, например 20Х или 40Х. Это помогает выбрать правильный вариант под нагрузку.
Назначение и сфера применения шарнирных муфт
Основное внимание в стандарте уделено материалу крестовины — самого нагруженного элемента. Предписывается использование сталей 20Х (цементация на глубину 0.8-1.2 мм, HRC 56-63) или 40Х (объемная закалка HRC 45-50). На собственном опыте скажу: для ответственных узлов с ударными воздействиями сталь 20Х с цементацией предпочтительнее. Она обеспечивает твердую поверхность и вязкую сердцевину, что критично для усталостной прочности.
Полумуфты, как правило, изготавливаются из сталей 45 или 40Х. Стандарт жестко фиксирует посадочные размеры: диаметры ступиц, шпоночных пазов, центровочных буртиков. Это обеспечивает полную взаимозаменяемость изделий от разных производителей. Все конструктивные элементы проработаны для минимизации концентраторов напряжений.
Особое внимание уделено посадке игольчатых подшипников в проушины вилок и на шипы крестовин. Это прецизионные посадки, от точности которых зависит наличие люфтов. Раз за разом при приемке мы проверяем именно этот узел на предмет осевого и радиального качения. Любой заметный люфт является браковочным признаком. И это важно.
Планируя бюджет на модернизацию линий, учитывайте тип смещения валов. Не пытайтесь заменить муфтой Гука упругие варианты. Для углов свыше 10-15° и высоких оборотов — выбор только ГОСТ 5147. Ошибка здесь стоит дорого.
Материалы и геометрические параметры
Геометрия изделия строго нормирована. Радиусы галтелей в основаниях вилок рассчитаны так, чтобы снижать нагрузку на металл. Нарушение этих параметров при производстве ведет к быстрому разрушению. Мы часто видим брак именно в местах перехода сечений.
Контроль твердости рабочих поверхностей крестовин (на HRC) и шпоночных пазов полумуфт (на HB) проводится выборочно. Соответствие ТУ стандарта обязательно. Если твердость ниже нормы, ресурс узла падает в разы. Проверка занимает минуты, но экономит недели простоя.
А что если проигнорировать проверку на люфт? Ручная проверка собранного узла обязательна. Крестовина должна проворачиваться в вилках от руки плавно, без заеданий. Но не иметь никакого радиального и осевого люфта. Это базовый тест, который можно сделать прямо на складе.
Тонкости приемки и контроля качества
Приемка муфт на склад должна быть системной. Визуальный контроль включает проверку защитного консервационного покрытия, отсутствия коррозии и механических повреждений. Обмер ключевых посадочных размеров штангенциркулем и микрометром — обязательный этап. Халатность здесь недопустима.
Контроль комплектности тоже важен. Наличие всех крепежных изделий, стопорных колец, защитных чехлов (для исполнений «Б») проверяется по накладной. Отсутствие чехла ведет к вымыванию смазки и попаданию абразива. Мелочь, а ресурс сокращает значительно.
Наиболее вероятные дефекты: недоведенная твердость крестовин, задиры на рабочих поверхностях шипов после шлифовки. Также встречается некорректно проточенные шпоночные пазы (смещение или неверный размер). Самая частая проблема — нарушение геометрии при термической обработке, так называемое коробление. Отбраковываем сразу.
При монтаже следите за соблюдением допускаемого угла перекоса. Превышение приведет к резкому росту нагрузок и разрушению подшипниковых узлов крестовин. Не забывайте о необходимости монтажа защитных чехлов для сохранения смазки. Иначе пыль сделает свое дело быстро.
Бюджет и окупаемость уплотнительных узлов
Планируя затраты на приводы, смотрите не только на ценник изделия. Дешёвая муфта без сертификата может выйти боком. Стоимость замены узла в сборе с валом часто превышает цену качественной муфты в 10 раз. Считали сами на объекте с вентиляторами.
Окупаемость правильного выбора считается месяцами безаварийной работы. Если муфта ходит 2 года вместо 6 месяцев — экономия очевидна. Цены кусаются. Но экономить нельзя. Рисковать не стоит — инвестиции в проверенную продукцию экономят расходы на внеплановые ремонты. Кстати, лизинг оборудования иногда включает сервис соединений — уточняйте у дилера.
Подводные камни: некоторые предлагают «аналоги» без паспортов. Требуйте документацию. Отсутствие протокола испытаний — красный флаг. Вот в чём загвоздка — экономия на этапе выбора может дорого обойтись позже. Лучше переплатить сейчас, чем останавливать линию потом.
| Параметр | ГОСТ 5147-97 (Шарнирная) | ГОСТ 21424-93 (МУВП) | Цена за ед., руб. (ориентир) |
|---|---|---|---|
| Назначение | Компенсация углового смещения (перекоса) | Компенсация радиального, углового, осевого смещений | — |
| Жесткость | Жесткое, не демпфирует удары | Упругое, демпфирует вибрации | — |
| Допустимое смещение | Угловое: до 45° (рекомендуется до 15-20°) | Радиальное: до 0.6 мм, угловое: до 1° | — |
| Обслуживание | Требует периодической смазки | Не требует обслуживания | — |
| Применение | Приводы с постоянным значительным перекосом | Соединение двигателя с насосом, вентилятором | — |
| Стоимость | Выше (сложнее конструкция) | Ниже ( проще конструкция) | 5 000 – 25 000 |
Сравнительный анализ с аналогами
ГОСТ 5147-97 часто путают с стандартом на муфты упругие втулочно-пальцевые (МУВП). Это в корне неверно. Эти документы описывают принципиально разные изделия. Шарнирная муфта — для больших постоянных углов, МУВП — для небольших смещений и гашения вибраций. В таблице выше видно различие в допусках и назначении.
Как видно, ГОСТ 21424-93 является альтернативой для других задач. Однако для угловых перекосов альтернатив ГОСТ 5147 практически нет. Многие предприятия до сих пор заказывают и успешно применяют эту схему, особенно для стандартных применений с вентиляторами и насосами. Надежность проверена временем.
Выбор всегда зависит от задачи. Не гонитесь за универсальностью. Если нужен угол — берите шарнирную. Если вибрация — упругую. Смешивать не стоит. Конструкция не простит ошибок.
Где купить и выбор поставщиков
Чтобы купить муфту по ГОСТ 5147-97 без рисков, работайте с поставщиками, предоставляющими паспорт качества. Неочевидный плюс: локальные дистрибьюторы часто дают более гибкие условия по отгрузке, чем крупные федералы. Проверяйте наличие складских запасов под ваш типоразмер.
В спецификации всегда указывайте не только типоразмер (например, МШ-40), но и полное обозначение по стандарту. Включая исполнение по присоединительным концам (И.1, И.2) и климатическое исполнение. Это избавит от ошибок при поставке. Поставщики должны знать эти нюансы. Если коротко: запрашивайте протоколы, проверяйте упаковку, тестируйте образец.
Обязательно имейте в цехе или ОТК эталонную муфту или ее чертеж для сверки размеров. Самый быстрый способ проверки — это проверка на люфт и визуальный осмотр поверхностей трения. Так вы избежите брака на входе. И спите спокойно.
Вопрос: Можно ли использовать муфту ГОСТ 5147 для компенсации радиального смещения? Ответ: Нет, она рассчитана исключительно на перекос осей. Для радиального смещения нужны другие типы соединений.
Вопрос: Какая сталь лучше для крестовины: 20Х или 40Х? Ответ: Для ударных нагрузок предпочтительнее 20Х с цементацией. Для статических нагрузок подойдет 40Х.
Вопрос: Как часто нужно смазывать шарнирную муфту? Ответ: Согласно регламенту оборудования, обычно раз в 3-6 месяцев, в зависимости от интенсивности работы.
ГОСТ 5147-97 — это отработанный временем, надежный и абсолютно практичный документ. Его глубокое понимание позволяет проектировать надежные соединения и избегать простоев. Это тот редкий случай, когда стандарт практически гарантирует работоспособность при условии следования предписаниям. Грамотное применение — признак компетентности специалиста.
