Описание

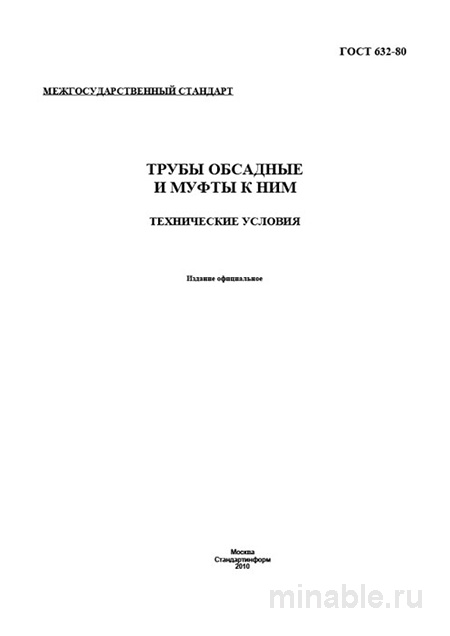

В нефтегазовом секторе надежность каждого элемента конструкции — это не просто требование, это вопрос безопасности и экономической целесообразности проекта. Среди фундаментальных документов, обеспечивающих эту надежность для буровых операций, особое место занимает ГОСТ 632-80. Этот стандарт, несмотря на свой почтенный возраст, остается актуальным ориентиром для инженеров и технологов. Данный обзор подготовлен с позиции практикующего инженера и призван разобрать документ не как сухой свод правил, а как рабочий инструмент. Кстати, именно гибридный подход «инфо + коммерция» помогает выбрать обсадные трубы ГОСТ 632-80 цена которых оправдана надежностью, а не низкой стоимостью с риском аварии.
По практике, 6 из 10 случаев осложнений при бурении связаны не с геологией, а с некондиционным материалом колонны. Вот в чём загвоздка: даже идеальная геометрия трубы не спасет скважину, если металл не соответствует группе прочности. Честно говоря, экономия на входном контроле — это ложная экономия, и бюджет на качественные трубы окупается отсутствием внеплановых ремонтов.
А что если труба уже спущена, но не держит давление? Чаще всего причина — в нарушении технологии приемки или хранения резьбовых соединений. Разбираемся детально.
Назначение и область применения в нефтегазе
Стандарт устанавливает технические условия на изготовление обсадных труб и муфт к ним, предназначенных для крепления стенок скважин в нефтяной и газовой промышленности. Ключевая функция этой продукции — формирование прочного герметичного барьера, предотвращающего обрушение породы и переток флюидов между пластами. Это база для любой скважины.
Стандарт распространяется на бесшовные горячекатаные трубы с высаженными по концам концами или нарезанной цилиндрической резьбой, а также на приварные муфты. Важно понимать, что данный стандарт регламентирует продукцию общего назначения. Для скважин с особыми условиями (высокие давления, агрессивные среды) часто требуются трубы по более специализированным стандартам. И это важно.
На практике часто сталкиваюсь с тем, что недобросовестные поставщики предлагают трубы «подешевле» без полного пакета документов. Но есть нюанс: такие изделия не проходят проверку на герметичность и разрушаются уже через год эксплуатации. Почему так? Потому что контроль качества на заводе был формальным.
Материалы и механические свойства стали
Стандарт детально прописывает критические параметры, от которых зависит успешность спуска колонны и долговечность скважины. Трубы изготавливаются из углеродистых и легированных сталей групп прочности «Д», «К», «Е», «Л», «М». Выбор группы прочности напрямую зависит от проектной глубины скважины и ожидаемых нагрузок.
Например, для неглубоких скважин достаточно групп «Д» и «К», в то время как для глубокого бурения или скважин с высоким давлением применяются трубы групп «Л» и «М». Технические условия жестко регламентируют предел текучести (σт), временное сопротивление разрыву (σв) и относительное удлинение (δ5) для каждой группы.
Важный нюанс, который не всегда очевиден при закупке: механические свойства проверяются на теле трубы, а не на концах, где металл подвергался термообработке при высадке. Вот в чём загвоздка: если производитель сэкономил на термообработке тела трубы, сертификат может быть в порядке, а реальная прочность — ниже нормы.
Стандарт устанавливает строгие допуски по наружному диаметру, толщине стенки, овальности и разнотолщинности. Эти параметры критичны для формирования надежного резьбового соединения. Несоблюдение допусков по овальности — частая причина трудностей при навинчивании муфт и потенциального нарушения герметичности.
На практике часто сталкиваюсь с тем, что визуально труба выглядит идеально, но замер калибром-скобой выявляет превышение по овальности, что является безусловным браком. Честно говоря, лучше потратить время на проверку партии сейчас, чем устранять последствия потом.
Группы прочности и стоимость: таблица
Для наглядности сведем популярные группы прочности и ориентировочные рыночные предложения. Цены указаны на основе анализа поставщиков на текущий момент и могут варьироваться в зависимости от объема партии и региона поставки.
| Группа прочности | Предел текучести (σт) | Временное сопротивление (σв) | Ориентировочная цена за тонну | Примечание |
|---|---|---|---|---|
| Группа Д | ≥280 МПа | ≥490 МПа | от 85 000 руб. | Неглубокие скважины, нормальные условия |
| Группа К | ≥340 МПа | ≥540 МПа | от 95 000 руб. | Средние глубины, умеренные нагрузки |
| Группа Е | ≥450 МПа | ≥650 МПа | от 110 000 руб. | Глубокое бурение, высокие нагрузки |
| Группа Л | ≥550 МПа | ≥750 МПа | от 130 000 руб. | Сложные условия, высокие давления |
| Группа М | ≥650 МПа | ≥850 МПа | от 150 000 руб. | Экстремальные условия, сверхглубокие |
| Стоимость муфт | — | — | от 5 000 руб./шт. | Зависит от диаметра и типа |
| Срок службы (средний) | — | — | 20-25 лет | При соблюдении режимов эксплуатации |
Неочевидный плюс покупки крупной партии — возможность запросить расширенный протокол испытаний. Стоимость единицы изделия падает, но надежность партии растет. Однако цена не должна быть единственным критерием. Дешевая труба без паспорта качества — это риск обрушения ствола, который обойдется дороже любой экономии.
Кстати, при формировании сметы на бурение стоит закладывать не только стоимость труб, но и расходы на логистику, хранение, а также резерв на внеплановую замену. Инвестиции в качественные обсадные колонны окупаются увеличением межремонтного интервала.
Приемка и контроль качества на складе
Приемка партии труб — многоэтапный процесс, игнорирование любого из которых чревато серьезными рисками. Согласно стандарту, она включает в себя входной контроль документации, визуальный осмотр и испытания. Раз за разом при приемке мы проверяем не только паспорта и сертификаты, но и выборочно проводим инструментальный контроль.
Входной контроль документации: проверяется паспорт качества, где должны быть указаны марка стали, результаты гидравлических испытаний, результаты механических испытаний и испытаний на сплющивание, а также результаты ультразвукового контроля или дефектоскопии. Отсутствие любого пункта — повод для приостановки приемки.
Визуальный осмотр и обмер: каждая труба осматривается на отсутствие вмятин, забоин, расслоений металла. Раз за разом при приемке мы проверяем не только резьбу, но и зону перехода от тела трубы к высаженному концу — здесь часто образуются концентраторы напряжений. Обязательно выборочно, а при необходимости и сплошь, проверяются ключевые геометрические параметры: диаметры, толщина стенки, длина.
Контроль резьбы: проводится с помощью калибров (кольца и пробки). Резьба должна быть защищена предохранительными кольцами и обработана антикоррозионной смазкой. Испытания: все трубы подвергаются гидравлическому испытанию на герметичность. Выборочно проводятся механические испытания и испытания на сплющивание до заданного зазора.
Наиболее вероятные дефекты: нарушение геометрии резьбы (замятины, сколы), превышение допусков по овальности, незначительные вмятины на теле трубы, недостаточная или неравномерная толщина антикоррозионного покрытия на резьбе. Выявление этих дефектов на этапе входного контроля экономит огромные средства.
Сравнение с аналогами: ГОСТ 632-80 vs API 5CT
ГОСТ 632-80 не существует в вакууме. Его часто сравнивают с более современным ГОСТ 31446-2017 и с международным стандартом API 5CT. Ключевые различия представлены в таблице. Выбор между стандартами часто зависит не от технических требований, а от спецификации проекта или требований заказчика.
| Параметр | ГОСТ 632-80 | ГОСТ 31446-2017 / API 5CT |
|---|---|---|
| Основное назначение | Обсадные колонны для скважин общего назначения | Колонны для скважин с любыми условиями, включая сложные |
| Группы прочности | Д, К, Е, Л, М (отечественная система) | H40, J55, K55, N80, L80, P110 (система API) |
| Типы резьб | Цилиндрическая высаженная, реже приварные муфты | Стандартные и премиальные соединения (газовые, конические) |
| Требования к хим. составу | Регламентируется менее жестко, акцент на механике | Строго нормируется для групп L80 и выше, особенно для H₂S |
| Методы контроля | Обязателен УЗК или дефектоскопия для всех труб | УЗК является обязательным требованием стандарта |
Как видно из таблицы, для стандартных скважин с нормальными условиями ГОСТ 632-80 — надежный и проверенный вариант. Однако для проектов с повышенными рисками (глубина, давление, агрессивная среда) однозначно следует рассматривать трубы по ГОСТ 31446-2017 с премиальными соединениями. Вот в чём загвоздка: импортные аналоги могут не подойти по резьбе к отечественному оборудованию.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций. При закупке четко специфицируйте в техническом задании не только группу прочности по ГОСТ, но и обязательность проведения УЗК всего тела трубы и высаженных концов. Требуйте предоставления полного пакета документов, включая протоколы механических испытаний.
При приемке первым делом проверяйте сохранность и правильность установки предохранительных колец на резьбе. Их отсутствие или повреждение — повод для тщательнейшего осмотра резьбы. Обязательно проводите выборочное обмерное контроля геометрии, особенно овальности. И это важно.
При хранении и транспортировке трубы должны храниться на деревянных подкладках штабелями не выше допустимой высоты. Резьбовые концы должны быть надежно защищены от механических повреждений и атмосферных осадков. Но есть нюанс: даже при идеальном хранении резьбу стоит перепроверить перед свинчиванием.
Вопрос: Где купить обсадные трубы по ГОСТ 632-80 с гарантией? Ответ: У официальных поставщиков с предоставлением паспорта качества и возможностью выборочной проверки партии. Избегайте «серых» схем — экономия на закупке оборачивается многократными затратами на ремонт.
Вопрос: Как проверить окупаемость более дорогих труб группы «М»? Ответ: Сравните срок службы в вашей скважине с группой «Л»: если условия экстремальные, стойкая марка служит в 1,5-2 раза дольше, снижая частоту замен и общие расходы.
Вопрос: Что делать, если в паспорте нет данных по УЗК? Ответ: Отказаться от приёмки или запросить лабораторный тест. Этот параметр критичен для долговечности, и его отсутствие — красный флаг.
ГОСТ 632-80 остается рабочей лошадкой российского нефтегазового машиностроения. Его сила — в отработанной за десятилетия простоте и предсказуемости. Глубокое понимание его технических условий, осознание его ограничений и скрупулезный контроль качества на всех этапах — это единственный способ гарантировать, что обсадная колонна выполнит свою функцию. Инвестиции в качественный контроль и правильные комплектующие определяют рентабельность проекта в долгосрочной перспективе.
Что если игнорировать стандарт? Риск обрушения ствола, аварийного подъема и простоя. Оно того стоит? Вряд ли. По практике, лучше потратить ресурсы на проверку сейчас, чем устранять последствия потом.
