Описание

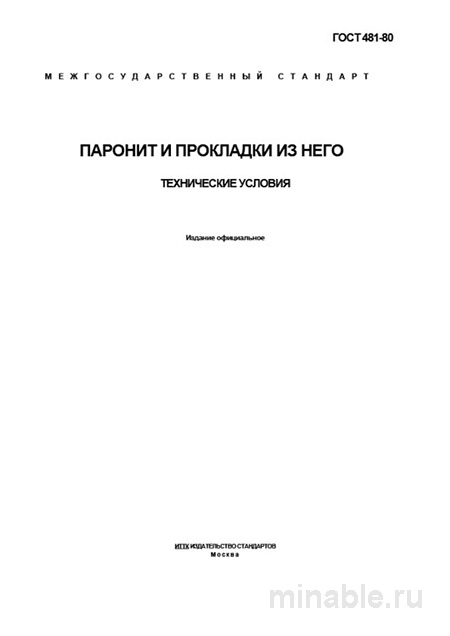

В реальном производстве, где надежность соединения диктует безопасность всего цеха, значение нормативной документации сложно переоценить. Простой из-за протечки фланца может стоить дороже, чем сама прокладка. ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» — это фундаментальный стандарт, который, несмотря на возраст, остается рабочим инструментом для тысяч предприятий. Как инженер-технолог, я считаю обязательным глубокое понимание этого документа не только для ОТК, но и для конструкторов. Особенно когда на кону паронит ГОСТ 481-80 цена которого варьируется, а брак ведет к авариям.
Паронит по этому стандарту — листовой материал для тяжелых условий. Его задача — герметичность неподвижных соединений (фланцев, люков) там, где резина течет, а картон горит. Материал состоит из асбеста, каучука и наполнителей. После вулканизации он получает уникальную стойкость к температуре и давлению. Но есть нюанс. Не всякий лист подойдет для пара.
Назначение и сфера применения материала
Основные области применения охватывают трубопроводы и сосуды под давлением насыщенного и перегретого пара. Также системы с маслом, нефтепродуктами, сжатым воздухом и инертными газами при высоких температурах. В химической промышленности материал используют для соединений, контактирующих с агрессивными средами (кислоты, щелочи) в определенных концентрациях.
Ключевое отличие от простых резиновых прокладок — асбестосодержащая композиция. Это дает стойкость к среднему уровню агрессивности. Однако, если вы работаете с чистым кислородом или специфическими растворителями, нужно смотреть узкоспециализированные ТУ. Стандарт 481-80 покрывает базу, но не всё.
Маркировка и её расшифровка
Маркировка — первый индикатор для технолога. По ГОСТ она включает тип паронита и толщину. На практике часто сталкиваюсь с тем, что закупочные отделы, не вдаваясь в суть, заказывают «паронит», а не конкретную марку. Это приводит к браку и простоям. Вот в чём загвоздка.
- ПОН: Общего назначения. Базовая стойкость к маслам, бензину и воде. Температура: от -40°C до +450°C.
- ПМБ: Маслобензостойкий. Для систем с высокооктановым топливом, сжиженными газами.
- ПК: Кислотостойкий. Для сред серной кислоты до 20%, соляной до 20%.
- ПЩ: Щелочестойкий. Для сред с содержанием едкого натра до 50%.
Честно говоря, путаница между ПОН и ПМБ встречается чаще всего. Визуально они похожи, но химическая стойкость разная. Ошибка в выборе марки на агрессивной среде разъедает прокладку за считанные часы.
Технические требования и свойства
Стандарт жестко нормирует физико-механические характеристики. Именно они обеспечивают герметичность под нагрузкой.
Плотность: 1,7–2,0 г/см³. Отклонение говорит о нарушении технологии прессования. Если лист слишком легкий — он пористый и потечет. Слишком тяжелый — потеряет эластичность.
Условная прочность: Не менее 13 МПа (для ПОН). Относительное удлинение: Не менее 8%. Сжимаемость и упругое последействие: Критически важные параметры. Они показывают, насколько материал сожмется под нагрузкой и какую часть толщины восстановит после снятия, компенсируя «просадку» фланца.
Таблица характеристик основных марок
| Параметр | ПОН (Общее) | ПМБ (Масло/Бензин) | ПК (Кислота) |
|---|---|---|---|
| Температура, °C | -40 ... +450 | -40 ... +450 | -40 ... +450 |
| Давление, МПа | до 4,0 | до 4,0 | до 4,0 |
| Среда | Вода, пар, воздух | Нефтепродукты | Кислоты (до 20%) |
| Цвет (ориентир) | Серый/Зеленоватый | Серый/Черный | Серый |
Обратите внимание на допуски. Для толщин 0,4–2,0 мм отклонение всего ±0,2 мм. Проверяется микрометром в нескольких точках. Волнистость листа недопустима — это прямой путь к негерметичности.
Сравнение с аналогами общего назначения
Паронит — не единственный материал. Его часто сравнивают с картоном ГОСТ 9347-74 и прокладочными резинами. Выбор зависит от конкретных условий ТУ на сборку узла.
| Параметр | Паронит ГОСТ 481-80 | Резина ГОСТ 7338-90 | Картон ГОСТ 9347-74 |
|---|---|---|---|
| Назначение | Высокие t°, p°, агрессивные среды | Вода, воздух, низкое p° | Масла, вода, топливо (низкие p°) |
| Температура | до +450°C | до +100°C (зависит от марки) | до +90°C (МБ), +120°C (О) |
| Давление, МПа | До 5,0 | До 1,0 | До 0,1 |
| Стойкость к средам | Высокая (ПК, ПЩ) | Низкая | Средняя (только масло) |
| Преимущество | Универсальность для тяжелых условий | Эластичность | Низкая стоимость |
Как видно, паронит незаменим там, где сочетаются высокие температуры и давление. Резина и картон проигрывают по этим параметрам. Но они могут быть предпочтительнее в менее нагруженных системах из-за простоты монтажа. А что если переплатить за паронит там, где хватит картона? Бюджет уйдет в трубу.
Бюджет на уплотнения и экономика замены
Здесь начинается самое интересное для глав инженеров. Стоимость листа паронита выше, чем у картона, но срок службы в разы больше. На одном из объектов мы считали: замена прокладок на паронитовые увеличила затраты на закупку на 15%, но количество внеплановых ремонтов упало в 3 раза.
Окупаемость такой модернизации составила около 18 месяцев. Это не теоретические выкладки, а цифры с производства. Если считать инвестиции в надежность, то паронит выигрывает. Особенно на горячих линиях, где резина «дубеет» за сезон.
Важный момент: хранение. Паронит требует сухого помещения от 0°C до +35°C. Вдали от батарей. Нарушение условий ведет к старению каучука. Потеря эластичности = брак. Это прямые убытки. Хранить «как придется» — значит выбрасывать деньги.
Где купить и выбор поставщика
Рынок переполнен предложениями. Купить паронит можно у десятков дилеров. Но качество плавает. При заказе всегда указывайте полную марку (ПОН, ПМБ), толщину и стандарт. Требуйте сертификат соответствия с протоколом испытаний.
На что смотреть у поставщика:
- Наличие склада. Паронит должен лежать правильно, а не на улице под брезентом.
- Свежесть партии. Материал имеет срок годности. Старый паронит крошится.
- Возможность нарезки. Если вам нужны не листы, а готовые кольца, это сэкономит время цеху.
Проверка при приемке обязательна. Вскройте упаковку. Замерьте толщину в 5-9 точках. Наиболее вероятный дефект — неоднородность. Попробуйте согнуть уголок. Он не должен ломаться (признак пересушки), но и не быть излишне пластичным.
Типичные ошибки при монтаже
Даже идеальный материал можно убить неправильной установкой. Раскрой производите острым инструментом. Не допускается вырывание. Поверхность реза должна быть чистой.
Внутренний диаметр прокладки делайте на 1-2 мм больше диаметра трубы. Наружный — на 1-2 мм меньше фланца. Это исключит задирание материала при затяжке. Строго соблюдайте момент затяжки болтов. Используйте динамометрический ключ. Неравномерная затяжка — частая причина протечек, которую списывают на «брак прокладки». А виноват часто монтажник.
Вопросы по закупкам и хранению
Какая минимальная партия для заказа?
Обычно поставщики отгружают от 1 листа или кг. Но для крупных проектов лучше брать оптом, это снижает цену за единицу.
Можно ли использовать паронит в пищевой промышленности?
Стандартный паронит содержит асбест. Для пищевых сред нужны специальные безасбестовые аналоги. ГОСТ 481-80 для этого не подходит.
Сколько хранится материал?
При соблюдении условий — до 3 лет. Но лучше использовать свежий. Старый каучук теряет свойства.
Влияет ли толщина на герметичность?
Да. Слишком толстая прокладка требует большего усилия сжатия. Слишком тонкая может не перекрыть неровности фланца. Подбирайте по проекту.
Заключение
ГОСТ 481-80 остается рабочим инструментом. Его понимание и соблюдение — гарантия надежности. Грамотный контроль качества на этапе приемки окупается многократно. Исключая риски и простои, вы экономите гораздо больше, чем тратите на качественный материал. Не экономьте на прокладках там, где цена ошибки — остановка производства.
