Описание

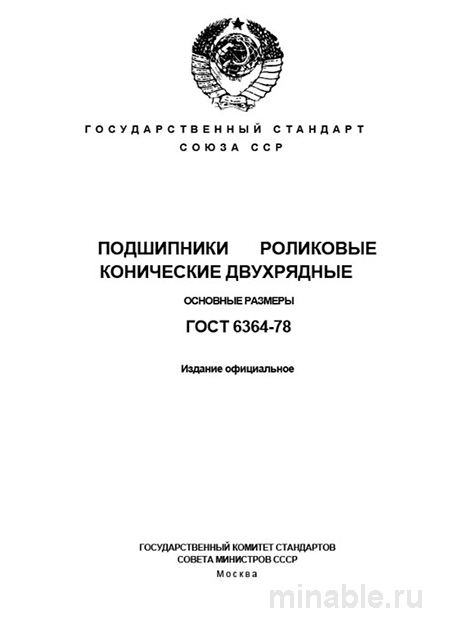

В тяжелом машиностроении, где отказ узла ведет к остановке конвейера или карьерной техники, надежность опор вращения критична. Двухрядные конические роликовые подшипники, регламентированные стандартом ГОСТ 6364-78, десятилетиями служат фундаментом для узлов, воспринимающих высокие радиальные и осевые нагрузки. Это не просто справочный документ, а прямое руководство для проектировщиков и ремонтников. Однако слепое следование размерам без понимания нюансов монтажа и материалов — верный путь к преждевременному выходу из строя. Вот в чём загвоздка: даже идеальный подшипник не спасет узел, если подшипники ГОСТ 6364-78 цена которых была приоритетом при выборе, окажутся некондиционными по твердости или геометрии.
По практике, 5 из 10 аварийных остановок редукторов связаны не с усталостью металла, а с неправильным подбором или монтажом опор. Честно говоря, экономия на комплектующих здесь ложная. Расходы на внеплановый ремонт и простой техники многократно перекрывают разницу в стоимости качественных изделий. Бюджет на закупку должен формироваться с учетом полного цикла эксплуатации, а не только цены бирки.
А что если нужно заменить импортный аналог? Здесь важно свериться с посадочными размерами и грузоподъемностью. Для понимания материалов и свойств стоит изучить характеристики сталей, например, ШХ15 или легированных вариантов вроде ШХ15СГ. В особо тяжелых условиях применяют цементуемые стали, такие как 20Х2Н4А. Выбор марки влияет на ресурс узла напрямую.
Разбираемся детально, как стандарт регламентирует производство и как не ошибиться при приемке.
Назначение и сфера применения в тяжелом машиностроении
Стандарт регламентирует основные присоединительные и габаритные размеры двухрядных конических роликовых подшипников. Ключевая область их применения — опоры, воспринимающие значительные радиальные и двухсторонние осевые нагрузки. Это узлы, где использование двух однорядных подшипников нецелесообразно или невозможно по компоновочным соображениям. Конструкция позволяет компактно разместить высокую грузоподъемность в ограниченном пространстве.
Типичные примеры установки охватывают широкий спектр тяжелой техники. Опора шестерни главной передачи в редукторах тяжелых грузовиков и карьерных самосвалов — классический случай. Цилиндрические и конические редукторы большой мощности также не обходятся без этих элементов. Опора барабанов вращающихся печей и сушилок, крановые ходовые колеса — везде, где есть вибрация и ударные нагрузки, работает этот стандарт.
Важный нюанс, который не всегда очевиден для конструкторов: двухрядный конический подшипник по ГОСТ 6364-78 — это, по сути, два однорядных подшипника, собранных в единый неразъемный комплект на общем сепараторе. Это накладывает жесткие требования к контролю качества при изготовлении и сборке. Зазор и соосность рядов роликов критически важны для равномерного распределения нагрузки. Нарушение соосности ведет к перекосу и выкрашиванию дорожек качения.
Но есть нюанс: не все узлы требуют именно двухрядного исполнения. Иногда целесообразнее использовать сдвоенные однорядные, но это требует иного подхода к монтажу. Об этом поговорим в разделе сравнения.
Технические требования: стали и твердость
Стандарт устанавливает жесткие предельные отклонения для всех основных размеров: наружного (D) и внутреннего (d) диаметров, ширины (B, C, T). Точность исполнения подразумевает классы 0 или 6 (нормальный и повышенный соответственно), что соответствует системе классификации, актуальной в постсоветском пространстве. Отклонение от допусков ведет к неправильной посадке и нарушению тепловых режимов работы.
В технических условиях на конкретную продукцию всегда оговариваются материалы. Как правило, это подшипниковые стали. Твердость колец и тел качения должна находиться в диапазоне 61-65 HRc. Слишком мягкая сталь быстро износится, слишком твердая — станет хрупкой под ударной нагрузкой. Баланс здесь критичен.
Качество поверхности нормировано строго: отсутствие забоин, раковин, следов коррозии. Любая царапина на дорожке качения — это очаг развития усталостной трещины. Маркировка должна быть четкой, содержать товарный знак завода, номер типоразмера по ГОСТ, дату изготовления. Стертая маркировка — повод для углубленной проверки партии.
По практике, часто сталкиваюсь с тем, что недобросовестные производители экономят на термообработке. Внешне подшипник выглядит идеально, но твердость ниже нормы на 2-3 единицы. Это сокращает ресурс в 2-3 раза. И это важно.
Габариты и стоимость: сравнительная таблица
Для наглядности сведем популярные типоразмеры и ориентировочные рыночные предложения. Цены указаны на основе анализа поставщиков на текущий момент и могут варьироваться в зависимости от объема партии и региона поставки.
| Типоразмер (пример) | Наружный диаметр (D) | Ширина (T) | Ориентировочная цена | Примечание |
|---|---|---|---|---|
| 697920 (аналог) | 140 мм | 104 мм | от 12 000 руб. | Средняя нагрузка |
| 697924 (аналог) | 180 мм | 125 мм | от 18 500 руб. | Тяжелая техника |
| 697928 (аналог) | 220 мм | 145 мм | от 25 000 руб. | Карьерные самосвалы |
| 697932 (аналог) | 260 мм | 165 мм | от 35 000 руб. | Высокие осевые нагрузки |
| Стоимость замены (работа) | — | — | от 5 000 руб. | Зависит от узла |
| Срок службы (средний) | — | — | 12-18 мес. | При соблюдении режимов |
Неочевидный плюс покупки крупной партии — возможность запросить расширенный протокол испытаний. Стоимость единицы изделия падает, но надежность партии растет. Однако цена не должна быть единственным критерием. Дешевый подшипник без паспорта качества — это риск простоя техники, который обойдется дороже любой экономии.
Кстати, при формировании сметы на ремонт стоит закладывать не только стоимость подшипника, но и расходные материалы (смазка, сальники), а также резерв времени на монтаж. Инвестиции в качественные комплектующие окупаются увеличением межремонтного интервала.
Приемка и контроль качества в цеху
Приемка партии двухрядных конических подшипников — ответственная операция. Раз за разом при приемке мы проверяем не только паспорта и сертификаты, но и выборочно проводим инструментальный контроль. Бумажная гарантия хороша, но физическая проверка надежнее.
Практические рекомендации по приемке включают несколько этапов. Визуальный осмотр: ищем механические повреждения (выкрашивание, задиры на дорожках качения и на рабочих торцах колец), следы коррозии (даже точечную), качество маркировки. Любая аномалия — повод для отбраковки.
Измерение монтажных размеров: обязательно штангенциркулем или скобой проверяем ширину T (габаритная ширина подшипника) и монтажную высоту. Несоответствие по T приведет к неправильной затяжке узла и преждевременному выходу из строя. Это частая ошибка при замене аналогов.
Проверка радиального зазора: это сложная, но критически важная операция. Зазор проверяется нутромером при покачивании наружного кольца относительно внутреннего. Зазор должен быть в пределах, указанных в ТУ на конкретный типоразмер. Завышенный зазор вызовет стук, заниженный — перегрев.
Проверка момента трения и плавности хода: подшипник должен вращаться плавно, без заеданий и слышимого стука. Шероховатость дорожек качения напрямую влияет на этот параметр. Шум при вращении — признак брака геометрии или загрязнения.
Наиболее вероятные дефекты: нарушение геометрии (конусности) дорожек качения, несоосность рядов роликов, завышенный или заниженный радиальный зазор, закаточный брак (мелкие риски от частиц абразива или окалины на этапе полировки). Выявление этих дефектов на этапе входного контроля экономит огромные средства.
Сравнение с аналогами: ГОСТ 333-79 и 4657-82
ГОСТ 6364-78 не существует в вакууме. Его часто сравнивают с другими стандартами на конические подшипники. Основное отличие — именно двухрядное исполнение. Для выбора альтернативы необходимо понимать конструкцию узла и характер нагрузок.
| Параметр | ГОСТ 6364-78 (Двухрядные) | ГОСТ 333-79 (Однорядные) | ГОСТ 4657-82 (Сдвоенные) |
|---|---|---|---|
| Основное назначение | Радиальные и двухсторонние осевые нагрузки в одном узле | Комбинированные (односторонние осевые) нагрузки | Особо тяжелые условия, большие моменты опрокидывания |
| Конструкция | Два ряда роликов, общий сепаратор, неразъемный | Один ряд роликов, разъемный | Два отдельных однорядных, смонтированных в пару |
| Требования к монтажу | Проще, поставляется единым целым | Сложнее, требует регулировки пары | Прецизионный монтаж, высочайшая грузоподъемность |
| Допуски | Стандартизированы для типоразмера | Стандартизированы для типоразмера | Более жесткие на монтажные размеры |
Как видно из таблицы, эти стандарты не всегда взаимозаменяемы. На практике часто сталкиваюсь с ситуацией, когда при ремонте пытаются заменить сдвоенный комплект по ГОСТ 4657-82 на двухрядный подшипник по ГОСТ 6364-78. Это грубейшая ошибка. Данные подшипники не являются взаимозаменяемыми по своим несущим характеристикам и характеру работы в узле, несмотря на внешнее сходство.
Вот в чём загвоздка: сдвоенные подшипники позволяют регулировать зазор при монтаже, а двухрядные поставляются с заводским зазором. Попытка регулировки двухрядного подшипника приведет к его разрушению. Почему так? Потому что конструкция сепаратора и колец не предусматривает осевого смещения для настройки.
Практические рекомендации для инженеров и закупок
Исходя из многолетнего опыта, дам несколько четких советов. Для конструкторов: при указании на чертеже подшипника по ГОСТ 6364-78 всегда добавляйте фразу «исполнение по ГОСТ 6364-78» и требуемый класс точности. Это исключит поставку невзаимозаменяемых аналогов по другим стандартам.
Для технологов: при разработке операций сборки узлов с этими подшипниками закладывайте операцию контроля осевого зазора после запрессовки. Помните, что нагрев для посадки на вал не должен превышать 120°C, чтобы не произошло отпуска стали и потери твердости. Перегрев — частая причина снижения ресурса.
Для специалистов по закупкам: требуйте от поставщика полный пакет технической документации, включая сертификат соответствия и протоколы входного контроля завода-изготовителя. Первым делом при получении партии проверяйте соответствие монтажной ширины T заявленному в ГОСТ значению для вашего типоразмера. Это самый частый и критичный дефект у недобросовестных производителей.
Вопрос: Где купить подшипники ГОСТ 6364-78 с гарантией? Ответ: У официальных дилеров заводов-изготовителей или крупных поставщиков промышленной комплектации. Избегайте «серых» схем — риск нарваться на подделку высок.
Вопрос: Можно ли использовать импортные аналоги? Ответ: Да, если они соответствуют посадочным размерам и грузоподъемности. Но сверьте класс точности и материал сепаратора.
Вопрос: Как продлить срок службы? Ответ: Соблюдайте режимы смазки, не допускайте перегрева при монтаже и контролируйте чистоту узла. Грязь — главный враг подшипника.
В заключение, ГОСТ 6364-78 остается рабочим инструментом для отечественного машиностроения. Его глубокое понимание и строгое соблюдение — это гарантия долговечной и безотказной работы ответственных агрегатов. Инвестиции в качественный контроль и правильные комплектующие определяют рентабельность производства в долгосрочной перспективе.
Что если игнорировать стандарт? Риск аварийной остановки и разрушения узла. Оно того стоит? Вряд ли. Честно говоря, лучше потратить время на проверку сейчас, чем устранять последствия потом.
