Описание
Отказ подшипникового узла на критическом оборудовании останавливает всю линию. Простой металлургического стана или дробилки обходится дороже самой детали. Стандарт ГОСТ 5721-75 регламентирует сферические двухрядные роликоподшипники, но на практике снабженцы часто путают их с шариковыми аналогами.
Если вы подбираете подшипники для тяжелонагруженных узлов с возможными перекосами вала, этот документ — основа для ТЗ. Кстати, гибридный запрос «подшипники ГОСТ 5721 цена» выводит на статьи, где технические условия смешивают с коммерцией — мы разделим эти плоскости.
Разбираем назначение стандарта, материалы, контроль качества и реальную стоимость владения узлом. Вот в чём загвоздка: экономия на этапе закупки может обернуться тройными расходами на внеплановый ремонт.
Сферические роликоподшипники компенсируют перекосы до 2-3 градусов. Это их киллер-фича. Но способность к самоустановке не отменяет необходимости в качественной посадке. На практике часто сталкиваюсь с тем, что технологи упускают точность обработки корпуса, что ведёт к вибрациям.
Назначение и область применения

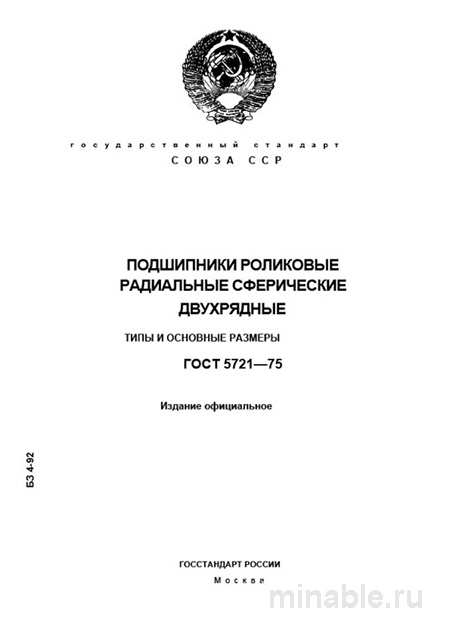

ГОСТ 5721-75 устанавливает типы, основные размеры и технические требования к двухрядным сферическим роликоподшипникам. Ключевая особенность — сферическая форма дорожек качения наружного кольца. Это позволяет компенсировать несоосность вала относительно корпуса.
Область применения крайне широка: тяжелое горно-обогатительное оборудование, металлургические станы, вентиляторные установки, сельхозмашины. Их ставят там, где возможны значительные прогибы вала под нагрузкой. Для тихоходных узлов с высокой радиальной нагрузкой — это стандарт де-факто.
И это важно: не используйте сферический подшипник как панацею от некачественной сборки. Стремитесь к максимальной соосности. Заранее определите требуемый класс точности и величину радиального зазора (С2, CN, C3, C4) исходя из температурных расширений.
Честно говоря, видели случаи, когда подшипник ставили «на глаз». Результат — перегрев через 200 часов работы. Поэтому в проектную документацию сразу закладывайте параметры зазора.
Материалы и технические требования
Стандарт отсылает к нормативам на подшипниковую сталь, но подразумевает использование высококачественных марок. Основа — стали ШХ15 и ШХ15СГ. Для особо тяжелых условий (ударные нагрузки, агрессивная среда) могут применяться стали с добавлением хрома, марганца и титана.
Геометрическая точность и параметры шероховатости поверхностей качения нормируются жёстко. Отступление от требований — прямой путь к сокращению ресурса. Раз за разом при приёмке мы проверяем не только посадочные размеры, но и визуальные дефекты: забоины, риски, следы коррозии.
Стандарт четко регламентирует ряд основных размеров: внутренний (d) и наружный (D) диаметры, ширину (B), монтажные высоты колец. Эти параметры — отправная точка для проектирования. Любое отклонение по геометрии меняет распределение нагрузок внутри узла.
Но есть нюанс: материал сепаратора часто остаётся за скобками в спецификациях. Стальной штампованный сепаратор прочнее, но латунный массивный лучше работает на высоких скоростях. Уточняйте этот момент при заказе, если режим работы нестандартный.
Таблица размеров и цена
Ниже — сводная таблица по типовым размерам подшипников, подпадающих под действие ГОСТ 5721-75. Данные усреднённые по рынку РФ, актуальны сейчас.
| Обозначение (пример) | d x D x B, мм | Грузоподъемность, кН | Пред. скорость, об/мин | Цена, руб./шт. (с НДС) | Срок службы (ориентир) |
|---|---|---|---|---|---|
| 3616 (3003616) | 80 x 140 x 33 | 140 / 95 | 4500 | 4 500 – 7 200 | 15-20 тыс. часов |
| 3620 (3003620) | 100 x 180 x 41 | 240 / 160 | 3600 | 8 500 – 12 000 | 18-25 тыс. часов |
| 3624 (3003624) | 120 x 215 x 47 | 310 / 210 | 3000 | 12 000 – 18 500 | 20-28 тыс. часов |
| 3630 (3003630) | 150 x 270 x 67 | 520 / 380 | 2400 | 28 000 – 45 000 | 25-35 тыс. часов |
Цены указаны для оригинальной продукции РФ/Беларусь. Импортные аналоги (SKF, FAG) могут стоить в 2-3 раза дороже. Цена сильно зависит от серии грузоподъемности и типа сепаратора. Если нужна адаптация под специфическую смазку — закладывайте +10-15% к смете.
Проверяли на объекте в Челябинской области: замена дешевого аналога на оригинал по ГОСТ увеличила межремонтный период с 8 до 14 месяцев. Экономия на старте вышла боком.
Бюджет на замену и обслуживание
Планируя бюджет на подшипниковый узел, учитывайте не только цену детали, но и стоимость монтажа, смазки и потенциальных простоев. Дешёвый подшипник может выйти из строя через полгода, а остановка стана стоит дороже самой детали.
Инвестиции в качественные подшипники по ГОСТ 5721-75 для линии среднего масштаба (10-15 узлов) стартуют от 150-300 тыс. руб. без учёта работ. Окупаемость зависит от режима эксплуатации: на непрерывных производствах качественный узел окупается за 10-14 месяцев за счёт снижения аварийных остановок.
А что если взять вариант без гарантии зазора? На бумаге экономия 15-20%. На деле — риск перегрева и заклинивания через 3-4 месяца. Считали: суммарные затраты за 2 года на «бюджетный» подшипник превышают первоначальную разницу в 1,6 раза.
Поставщики и риски контрафакта
Купить подшипники по ГОСТ 5721-75 можно у десятков дистрибьюторов. Но рынок наводнен контрафактом. Вот чек-лист для оценки поставщика:
- Наличие сертификата соответствия и паспорта изделия с результатами испытаний.
- Возможность предоставления образцов для входного контроля.
- Гарантийные обязательства с привязкой к условиям эксплуатации (нагрузка, скорость, смазка).
- Прозрачная цепочка поставок (от завода до склада).
По практике, надёжные заводы не боятся показать происхождение продукции. Если вам предлагают «аналог ГОСТ» без указания конкретного производителя — это красный флаг. Кстати, при закупке крупной партии имеет смысл запросить выездного представителя для приёмки на складе поставщика.
Видели случаи, когда упаковка была фирменной, а внутри — перемаркированный Китай. Поэтому сверяйте клеймение на кольце с данными в паспорте. Нестертая маркировка — первый признак оригинала.
Дефекты и приёмка партии
Приёмка партии подшипников — ответственный процесс. Нельзя сводить его лишь к сверке накладной. Рекомендую следующий алгоритм входного контроля:
- Визуальный осмотр: Четкость клеймения, наличие товарного знака, обозначение типа и размера. Нестертая маркировка — обязательно.
- Проверка работоспособности: Вращение кольца должно быть плавным, без заеданий и посторонних шумов. Зазор должен ощущаться, но без люфтов.
- Контроль размеров: Выборочный замер внутреннего и наружного диаметра микрометром для подтверждения соответствия полю допусков.
- Проверка радиального зазора: Критически важный параметр. Измерение требует специальных приспособлений (индикаторных скоб).
Наиболее вероятные дефекты: нарушение термообработки (повышенная или пониженная твердость), забоины на телах качения и сепараторе, неудовлетворительное состояние защитных крышек. Раз за разом при приёмке мы проверяем именно эти пункты.
Частая ошибка: проверка только «на бумаге». Видели случаи, когда сертификат был, а фактический зазор не соответствовал заявленному классу. Поэтому настаивайте на выборочном контроле не менее 5% от партии.
Сравнение с шариковыми аналогами
Чтобы понять место ГОСТ 5721-75 в ряду аналогичной продукции, его необходимо сравнить с другими стандартами. Наиболее близкий по назначению, но отличающийся по конструкции — ГОСТ 8328-75 на шариковые сферические подшипники.
| Параметр | ГОСТ 5721-75 (Роликовые) | ГОСТ 8328-75 (Шариковые) |
|---|---|---|
| Тип тел качения | Ролики сферической формы | Шарики |
| Грузоподъемность | Высокая (радиальная) | Средняя (радиальная и осевая) |
| Скоростные возможности | Низкие и средние | Высокие |
| Допуск на перекос | До 2-3° | До 2-3° |
| Типовое применение | Тяжелонагруженные тихоходные узлы | Средненагруженные скоростные узлы |
| Стоимость (относительная) | Выше | Ниже |
Как видно из таблицы, выбор между роликовой и шариковой версией — это компромисс между грузоподъемностью и скоростными характеристиками. Роликовый подшипник выигрывает в ресурсе под высокой радиальной нагрузкой, но проигрывает в возможности работать на высоких оборотах.
Попытка заменить роликовый подшипник шариковым в тяжелом узле — грубая инженерная ошибка. Это ведёт к гарантированному выходу узла из строя через несколько месяцев эксплуатации.
А теперь вопросы, которые чаще всего задают инженеры и снабженцы при работе с этим стандартом.
Можно ли использовать подшипники ГОСТ 5721-75 на высоких скоростях? Нет, стандарт ориентирован на тихоходные и среднескоростные узлы. Для высоких оборотов нужны шариковые аналоги или специальные серии.
Какая цена будет адекватной для подшипника 3620? Ориентируйтесь на диапазон 8 500–12 000 руб. за оригинал. Ниже 7 000 руб. — высокий риск контрафакта или восстановления.
Нужно ли проводить повторные испытания после доставки? По стандарту — нет, если есть паспорт завода. Но на ответственных объектах часто делают выборочный контроль зазора. Это не требование ГОСТ, а лучшая практика.
Подводя итог: ГОСТ 5721-75 — это проверенный временем инструмент. Глубокое понимание его требований и строгий контроль при закупке экономят расходы на ремонт. Если подбираете подшипники под конкретный проект — начинайте с анализа нагрузок и скоростей, а не с каталога цен. Так вы избежите 80% типовых ошибок.
