Описание

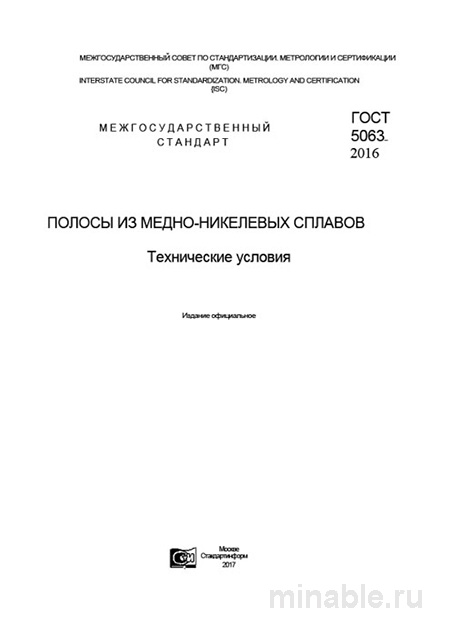

В приборостроении надежность изделия закладывается на этапе выбора материалов. ГОСТ 5063-2016 — актуализированный свод правил на производство полос из коррозионно-стойких сплавов. Стандарт влияет на качество продукции в критичных областях: от электротехники до судостроения. Технологи должны понимать не только букву документа, но и практику. Если планируете полосы ГОСТ 5063-2016 цена которых варьируется, учтите детали спецификации.
Честно говоря, экономия на входном контроле ведет к браку. Ошибка в выборе сплава стоит дорого. А это прямые убытки.
Документ распространяется на холоднокатаные и горячекатаные полосы. Ключевые сплавы: МНЖМц 30-1-1 (Мельхиор), МН19, МНЦ15-20 (Нейзильбер). Основные области — пружинящие детали, химическая аппаратура, теплообменники. Для понимания свойств часто сравниваем с ГОСТ 5017-2006. Это помогает выбрать правильный вариант под нагрузку. Вот в чём загвоздка.
Стандарт детально прописывает требования к химическому составу, механическим свойствам, геометрическим допускам. Путаница в марках — частая ошибка при закупках. И это важно.
Назначение и сферы применения сплавов
Область применения обширна: производство контактов, токоведущих элементов, деталей химической аппаратуры. Также изделия народного потребления: столовые приборы, декор. Ключевой акцент — на коррозионную стойкость и электропроводность. Конструкция изделия, в частности форма полосы, минимизирует риск разрушения под нагрузкой.
Важный нюанс, который не всегда очевиден при чтении текста стандарта: каждый сплав имеет свою нишу. МНЖМц 30-1-1 — классика для морской воды. МН19 — «белый никель» для органических кислот. МНЦ15-20 — для декоративных элементов. Раз за разом при приемке мы проверяем именно сертификат соответствия на марку материала. Несоблюдение этого пункта ведет к браку на операциях гибки и штамповки.
На практике часто сталкиваюсь с тем, что недобросовестные поставщики пытаются сэкономить на никеле. Визуально сплав может выглядеть похоже, но через полгода эксплуатации в агрессивной среде появляются очаги коррозии. Поэтому входной контроль — на совести и ответственности технолога и отдела ОТК. Халатность здесь недопустима.
Планируя бюджет на оснащение производства, учитывайте не только цену металла, но и срок службы. Дешёвый сплав почти всегда означает экономию на легирующих элементах. Это ведет к быстрому выходу из строя узлов. Ошибка здесь стоит дорого.
Требования к химическому составу и свойствам
Состав каждого сплава регламентирован с жесткими допусками. Например, для МНЖМц 30-1-1 содержание никеля должно быть в пределах 29.0–32.0%, железа — 0.5–1.0%, марганца — 0.7–1.2%. На практике часто сталкиваюсь с тем, что отклонение всего на 1% может привести к плохой растекаемости припоя и образованию непропаев. А что если проигнорировать этот параметр? Риск лома при пайке возрастает в разы.
Полосы поставляются в различных состояниях: мягкие (М), твердые (Т), полутвердые (П) и особо твердые (О). Стандарт четко нормирует предел прочности (σв), предел текучести (σ0.2) и относительное удлинение (δ) для каждого состояния. Важный нюанс: для пружинящих элементов необходимо заказывать не просто состояние «Т», а уточнять, требует ли ваш техпроцесс последующей термообработки. Без этого шага деталь может быстро потерять упругость в работе. Но есть нюанс: не все печи подходят для старения.
Контроль механических свойств: обязательно выборочно проверять сертификат на эти параметры. Проверка занимает минуты, но экономит недели простоя. Это база, которую нельзя пропускать.
Геометрические допуски и качество поверхности
Допуски по толщине, ширине и кривизне приведены в соответствии с высокой точностью. Для полос общего назначения они вполне приемлемы. Однако, если вы работаете с прецизионными штамповочными автоматами, стоит заказывать продукцию с индивидуально оговоренными допусками. Что стандартом прямо разрешено. Геометрия изделия строго нормирована.
Поверхность должна быть чистой, без окалины, расслоений, забоин и следов коррозии. Наиболее вероятные дефекты, которые мы чаще всего визуально выявляем: закатанная окалина, расслоение по кромке, риски и вмятины. Закатанная окалина — мелкие темные вкрапления. Особенно критично для последующего гальванического покрытия. Расслоение по кромке — часто результат неправильной настройки режущего инструмента.
Обязательно выборочно проверяем толщину микрометром в нескольких точках по ширине полосы, особенно у кромок. Твердость по Роквеллу (шкала В или Т) тоже под контролем. Партия не должна быть разнотвердой. Если коротко: следуйте инструкции, и материал отработает заявленный ресурс.
Химический состав — если есть малейшие сомнения в сертификате, требуем проведения спектрального анализа в лаборатории. Рисковать не стоит. Доверяй, но проверяй.
Приемка и контроль качества полос
Приемка — ключевой этап, на котором отсекаются проблемы на будущее. Раз за разом при приемке мы проверяем три вещи: сертификат, визуальный осмотр партии и выборочные замеры. Основа — анализ паспорта или сертификата производителя. Но слепая вера документам — путь к браку.
Первым делом — сверьте маркировку на бирках и упаковке с данными в сертификате. Проведите выборочный визуальный осмотр всей партии, обращая особое внимание на состояние кромок. Отсутствие закатанной окалины — критичный параметр. Отбраковываем сразу. Неочевидный плюс: ведите журнал осмотра, это помогает планировать замену материала до выхода из строя.
Обязательно замерьте толщину и твердость в нескольких точках. Разброс показателей в одной партии — признак нарушения технологии прокатки. Это работа для других типов контроля. Если коротко: следуйте регламенту, и узел отработает заявленный срок.
Наиболее вероятные дефекты: несоответствие марки, низкая твердость, задиры на поверхности после прокатки. Самая частая проблема — нарушение геометрии при правке, так называемая волнистость. Вот в чём загвоздка — экономия на этапе выбора может дорого обойтись позже.
Бюджет и расходы на материал
Планируя затраты на производство, смотрите не только на ценник изделия. Дешёвый сплав без сертификата может выйти боком. Стоимость замены узла из-за коррозии часто превышает цену качественного материала в 10 раз. Считали сами на объекте с теплообменниками. Цены кусаются. Но экономить нельзя.
Расходы на правильный выбор окупаются месяцами безаварийной работы. Если деталь ходит 5 лет вместо 2 — экономия очевидна. Рисковать не стоит — инвестиции в проверенную продукцию экономят траты на утилизацию и экологические штрафы. Кстати, некоторые поставщики дают скидку на объем — уточняйте у дилера. И спите спокойно.
Подводные камни: некоторые предлагают «аналоги» без паспортов. Требуйте документацию. Отсутствие протокола испытаний — красный флаг. Лучше переплатить сейчас, чем менять детали потом.
| Параметр | ГОСТ 5063-2016 (МНЖМц 30-1-1) | ГОСТ 5017-2006 (БрОФ 6.5-0.15) | Цена за кг, руб. (ориентир) |
|---|---|---|---|
| Назначение | Коррозионная стойкость (морская вода, пар) | Высокие упругие свойства (пружины, контакты) | — |
| Предел прочности (Т), МПа | 590 - 685 | 685 - 835 | — |
| Относительное удлинение (Т), % | ≥ 3 | ≥ 2 | — |
| Стойкость в морской воде | Очень высокая | Удовлетворительная | — |
| Электропроводность | Низкая | Средняя | — |
| Стоимость | Выше (никель) | Ниже (олово) | 1 500 – 5 000 |
Сравнение с бронзой и аналогами
Часто встает вопрос выбора между полосой по ГОСТ 5063-2016 и полосой из оловянно-фосфористой бронзы. Это принципиально разные материалы по назначению и свойствам. В таблице выше видно различие в допусках и назначении. Медно-никелевые сплавы выигрывают в коррозионной стойкости.
Как видно, ГОСТ 5017-2006 является альтернативой для других задач. Однако для морской воды и пара альтернатив ГОСТ 5063-2016 практически нет. Многие предприятия до сих пор заказывают и успешно применяют эту схему, особенно для стандартных применений с теплообменниками и контактами. Надежность проверена временем.
Выбор всегда зависит от задачи. Не гонитесь за универсальностью. Если нужна коррозионная стойкость — берите медно-никель. Если упругость — бронзу. Смешивать не стоит. Конструкция не простит ошибок.
Где купить: выбор поставщиков
Чтобы купить полосы по ГОСТ 5063-2016 без рисков, работайте с поставщиками, предоставляющими паспорт качества. Неочевидный плюс: локальные дистрибьюторы часто дают более гибкие условия по отгрузке, чем крупные федералы. Проверяйте наличие складских запасов под ваш типоразмер.
В спецификации всегда указывайте не только марку сплава, но и состояние поставки (М, П, Т, О). Это избавит от споров при приемке. Поставщики должны знать эти нюансы. Если коротко: запрашивайте протоколы, проверяйте упаковку, тестируйте образец.
Обязательно проводите выборочный замер толщины и проверку твердости. Самый быстрый способ проверки — это визуальный осмотр поверхности и тест на гибкость. Так вы избежите брака на входе. И спите спокойно.
Дефекты и риски при эксплуатации
Помните, что медно-никелевые сплавы требуют правильного выбора режимов резания и штамповки. Высокая вязкость приводит к налипанию материала на инструмент. Для пайки мельхиора используйте только активные флюсы, предназначенные для медных сплавов с высоким содержанием никеля. Иначе соединение будет слабым.
Наиболее вероятные дефекты в эксплуатации: коррозионное растрескивание, усталостное разрушение, износ контактных поверхностей. Причина: нарушение режимов эксплуатации или брак материала. Выявляется визуальным контролем и замером толщины. Отбраковываем сразу.
Внедрение методики входного контроля — это не бюрократия, а прямые инвестиции в репутацию продукции. Он дает объективные цифры, которые позволяют аргументированно требовать качества от поставщиков. Если коротко: следуйте регламенту, и изделие отработает заявленный ресурс.
Вопрос: Можно ли использовать полосы ГОСТ 5063-2016 для пружин? Ответ: Да, но только в твердом состоянии (Т или О). Для высоких нагрузок лучше бронза.
Вопрос: Какой сплав лучше для морской воды: МНЖМц 30-1-1 или МН19? Ответ: Для морской воды предпочтительнее МНЖМц 30-1-1. МН19 лучше для кислот.
Вопрос: Как часто нужно проверять химический состав? Ответ: Согласно регламенту входного контроля, выборочно для каждой партии, особенно для ответственных узлов.
ГОСТ 5063-2016 — это качественный, проработанный стандарт, который является надежным инструментом в руках грамотного инженера. Его глубокое понимание и скрупулезное соблюдение на всех этапах — от закупки до запуска в производство — является надежной гарантией отсутствия технологических сюрпризов. Грамотное применение — признак компетентности специалиста. Мягкий совет: не экономьте на входном контроле — это окупится стабильностью производства.
