Описание

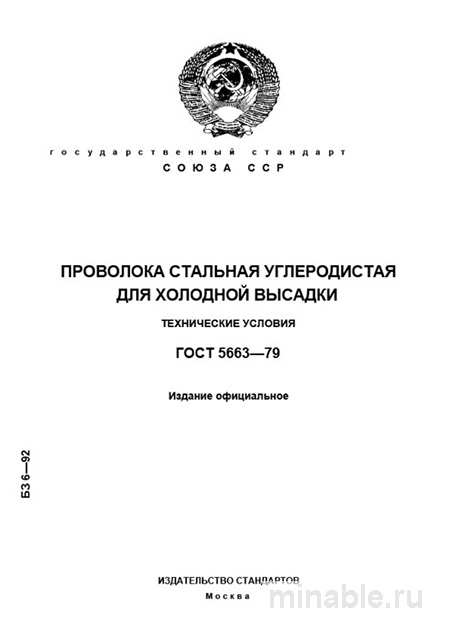

В метизном производстве ошибка в подборе сырья останавливает весь конвейер. Простой холодновысадочного автомата обходится дороже самой партии проволоки. Стандарт ГОСТ 5663-79 регламентирует углеродистую холоднотянутую проволоку, но на практике технологи часто путают её с катанкой общего назначения.
Если вы подбираете сырьё для болтов и заклёпок класса прочности 8.8 и выше, этот документ — основа для ТЗ. Кстати, гибридный запрос «проволока для холодной высадки цена» выводит на статьи, где технические условия смешивают с коммерцией — мы разделим эти плоскости.
Разбираем назначение стандарта, марки стали, контроль качества и реальную цену входа в производство. Вот в чём загвоздка: экономия на этапе закупки может обернуться тройными расходами на ремонт оснастки. Для легированных аналогов смотрите марку 40Х, но это уже другая история.
Ключевое слово здесь — «холодная». Металл подвергается значительной пластической деформации без нагрева. Это предъявляет высочайшие требования к однородности. Сравнение с ГОСТ 1071-81 или ГОСТ 9389-75 показывает разницу в назначении: здесь важна пластичность, а не просто прочность на разрыв.
Честно говоря, видели случаи, когда партию браковали после первых 100 деталей. Инструмент скалывался, проволока трескалась. Поэтому в проектную документацию сразу закладывайте параметры временного сопротивления.
Назначение и область применения
ГОСТ 5663-79 регламентирует требования к углеродистой холоднотянутой стальной проволоке, предназначенной исключительно для холодной высадки и выдавливания. Основная сфера — массовое производство крепежа и метизов.
Область применения охватывает высокопрочные болты, винты, шпильки, гайки, заклёпки и штифты. Другие детали сложной формы получают на холодновысадочных автоматах именно из этого материала. Важно: проволока по умолчанию предполагает последующую термообработку готовой детали (закалку и отпуск).
И это важно: химический состав и механические свойства в поставленном состоянии оптимизированы под схему «холодная деформация + последующая термообработка». Если вы планируете использовать проволоку без ТО — требования меняются. По практике, для класса прочности 10.9 уже нужна легированная сталь, но база остаётся той же.
На производстве часто сталкиваюсь с тем, что заказчики требуют от поставщика паспорт с конкретными, а не диапазонными значениями σв и δ. Это правильный подход. Позволяет сразу отсечь партию с «пограничными» значениями, которые создают проблемы при настройке автомата.
Марки стали и химический состав
Проволока изготавливается из сталей марок 10, 15, 20, 25, 30, 35, 40, 45, 50 по ГОСТ 105. Выбор марки — прерогатива технолога и зависит от требуемой прочности конечного изделия. Например, для болтов класса прочности 8.8 используется сталь 35 или 45.
Стандарт устанавливает четкие и жесткие параметры, отклонение от которых парализует производство. Химический состав должен быть однородным по всей длине бухты. Любые колебания содержания углерода или примесей ведут к нестабильности процесса высадки.
Но есть нюанс: содержание серы и фосфора должно быть минимальным. Эти элементы повышают хрупкость. В дешёвых партиях часто пренебрегают очисткой металла. Результат — трещины на головке болта при формировании. Требуйте расшифровку плавки в сопроводительных документах.
Механические свойства и геометрия
Это сердцевина стандарта. Свойства нормируются по трём ключевым параметрам, которые нельзя игнорировать при входном контроле.
- Временное сопротивление разрыву (σв): Указывается в диапазонах для разных марок стали. Например, для стали 35 — 690–740 МПа для определённого диаметра. Слишком низкое значение говорит о недоотпуске, слишком высокое — о переломе.
- Относительное удлинение (δ): Прямой показатель пластичности. Минимальные значения также регламентированы. Если проволока не тянется — она лопнет при высадке.
- Испытание на загиб: Проволока должна выдерживать определённое число загибов на 180° вокруг оправки без признаков разрушения. Это ключевой тест на способность к деформации.
Допуски по диаметру прописаны очень строго, обычно по 8-9-му квалитету. Раз за разом при приёмке мы проверяем диаметр в нескольких точках по длине бухты микрометром. Любое отклонение ведёт к браку (недовыдаче или зарезу) и ускоренному износу матрицы.
Поверхность должна быть чистой, без окалины, трещин, закатов и следов коррозии. Допускается наличие смазочной пленки. Если поверхность рыхлая — это нарушение технологии волочения. Мелочь? Да. Но в условиях высокоскоростной высадки такая «мелочь» становится очагом разрушения инструмента.
Сравнение марок: параметры и стоимость
Ниже — сводная таблица по типичным маркам стали для проволоки, подпадающим под действие ГОСТ 5663-79. Данные усреднённые по рынку РФ, актуальны сейчас.
| Марка стали | Диаметр, мм | σв, МПа (ориентир) | Применение | Цена, руб./тонна (с НДС) | Срок поставки |
|---|---|---|---|---|---|
| Сталь 10, 15 | 1.0 – 6.0 | 500 – 600 | Заклёпки, мягкий крепёж | 55 000 – 70 000 | 3-5 дней |
| Сталь 20, 25 | 2.0 – 10.0 | 600 – 700 | Болты класса 5.6, 6.8 | 60 000 – 75 000 | 5-7 дней |
| Сталь 35, 40 | 3.0 – 12.0 | 690 – 780 | Болты класса 8.8 | 70 000 – 90 000 | 7-10 дней |
| Сталь 45, 50 | 4.0 – 16.0 | 750 – 850 | Высокопрочный крепёж | 85 000 – 110 000 | 10-14 дней |
Цены указаны за тонну в бухтах. Если нужна калибровка под конкретный автомат — закладывайте +10-15% к смете. Стоимость сильно зависит от объема партии и условий поставки (самовывоз или доставка). Проверяли на объекте в Подмосковье: покупка мелким оптом увеличивала цену на 20%, но снижала риски залежалого металла.
Видели случаи, когда низкая цена скрывала нарушения технологии патентирования. Такая проволока ломала матрицы через смену. Поэтому не гонитесь за самым дешевым предложением на рынке.
Бюджет на сырьё и окупаемость
Планируя бюджет на производство метизов, учитывайте не только цену металла, но и стоимость обработки, термообработки и потенциальных потерь на брак. Дешёвая проволока может дать до 15% брака на высадке, что съедает всю маржу.
Инвестиции в качественное сырьё по ГОСТ 5663-79 для линии среднего масштаба (5-10 тонн в месяц) стартуют от 400-700 тыс. руб. без учёта работ. Окупаемость зависит от режима эксплуатации оборудования: на непрерывных линиях качественная проволока окупается за 6-10 месяцев за счёт снижения простоев и расхода инструмента.
А что если взять вариант без паспорта качества? На бумаге экономия 10-15%. На деле — риск остановки линии на сутки для переналадки. Считали: суммарные затраты на ремонт оснастки и утилизацию брака за квартал превышают первоначальную разницу в 1,8 раза.
Неочевидный плюс ГОСТ 5663-79 — он сразу отсекает откровенно слабый металл. Если поставщик не может подтвердить соответствие стандарту — это повод отказаться от сделки. Риски слишком высоки.
Поставщики: как выбрать надёжного
Купить проволоку по ГОСТ 5663-79 можно у десятков металлобаз. Но рынок неоднороден. Вот чек-лист для оценки поставщика:
- Наличие сертификата соответствия и паспорта на каждую бухту (плавку).
- Возможность предоставления образцов для входного контроля (изгиб, замер диаметра).
- Гарантийные обязательства по замене партии в случае выявления скрытых дефектов.
- Прозрачная цепочка поставок (от металлургического комбината до склада).
По практике, надёжные заводы не боятся показать происхождение продукции. Если вам предлагают «аналог ГОСТ» без указания конкретного производителя проволоки — это красный флаг. Кстати, при закупке крупной партии имеет смысл запросить выездного представителя для приёмки на складе поставщика.
Видели случаи, когда бухты были перемаркированы. Поэтому сверяйте бирки на бухте с данными в паспорте. Чёткая маркировка — первый признак оригинала. Мелочь? Да. Но в суде при браке такая «мелочь» становится доказательством несоответствия.
Дефекты и риски при приёмке
Приёмка партии проволоки — критически важный этап. Нельзя сводить его лишь к сверке накладной. Основа — выборочный контроль. Стандарт регламентирует, сколько бухт и какие именно испытания проводить из партии.
Наиболее вероятные дефекты, которые выявляются на месте:
- Перелом: Проволока слишком твёрдая и хрупкая. При высадке трескается или раскалывает инструмент. Выявляется испытанием на изгиб.
- Недоотпуск: Проволока мягкая, не держит форму, даёт утяжины. Выявляется замером твёрдости или пробной высадкой.
- Закаты и плённость: Дефекты поверхности, которые вдавливаются в тело детали и служат концентраторами напряжения. Видны при визуальном осмотре.
- Неравномерность механических свойств: Самое коварное. В одной бухте попадаются и мягкие, и твёрдые участки. Выявить можно только тотальным контролем или уже в процессе производства.
Частая ошибка: проверка только «на бумаге». Видели случаи, когда паспорт был, а фактический диаметр «плавал» на 0.1 мм. Для высокоскоростных автоматов это критично. Поэтому настаивайте на выборочном контроле не менее 5% от партии.
Практические рекомендации по приёмке: осмотрите несколько бухт, особенно внутри. Ищите «закусы» (вмятины от неправильной намотки), следы ржавчины, неравномерность цвета. Заложите пробную бухту в автомат и сделайте пробную партию деталей. Смотрите на стойкость инструмента и отсутствие трещин на теле детали. Это главный тест.
Сравнение с аналогами
Часто возникает вопрос: чем проволока по ГОСТ 5663-79 отличается от другой катанки? Ключевое отличие — именно в назначении. Сравним с двумя распространенными стандартами.
| Параметр | ГОСТ 5663-79 (холодная высадка) | ГОСТ 1071-81 (общего назначения) | ГОСТ 9389-75 (пружинная) |
|---|---|---|---|
| Основное назначение | Холодная деформация с последующей ТО | Сетки, жгуты, упаковка | Навивка пружин |
| Ключевое требование | Пластичность и однородность | Прочность на разрыв | Предел упругости |
| Допуски по диаметру | Жёсткие (8-9-й квалитет) | Стандартные (11-12-й квалитет) | Жёсткие (9-10-й квалитет) |
| Поверхность | Чистая, без окалины, смазка | Допускается окалина | Чистая, светлая |
| Риск замены | - | Разрушение при высадке | Невозможность достичь нужного класса прочности |
Как видно из таблицы, попытка заменить проволоку для холодной высадки катанкой общего назначения — грубая инженерная ошибка. Это ведёт к гарантированному выходу оснастки из строя. Пружинная проволока тоже не подойдёт — у неё другие свойства упругости.
Какой вывод? Не гонитесь за «универсальными» решениями. Подбирайте материал под конкретные задачи высадки. Если сомневаетесь — привлекайте независимого эксперта на этапе ТЗ. Это дешевле, чем устранять последствия.
А теперь вопросы, которые чаще всего задают технологи и снабженцы при работе с этим стандартом.
Можно ли использовать проволоку ГОСТ 5663-79 без термообработки? Нет, стандарт предполагает последующую закалку и отпуск для получения требуемого класса прочности. Без ТО детали будут слишком мягкими.
Какая цена будет адекватной для стали 35? Ориентируйтесь на диапазон 70-90 тыс. руб./тонна. Ниже 65 тыс. — риск нарушения технологии патентирования или химического состава.
Нужно ли проводить повторные испытания после доставки? По стандарту — нет, если есть паспорт завода. Но на ответственных производствах часто делают пробную высадку. Это не требование ГОСТ, а лучшая практика.
Подводя итог: ГОСТ 5663-79 — это проверенный временем инструмент. Глубокое понимание его требований и строгий контроль при закупке экономят расходы на производство. Если подбираете проволоку под конкретный проект — начинайте с анализа требуемого класса прочности, а не с каталога цен. Так вы избежите 80% типовых ошибок.
