Описание
В машиностроении и строительстве надежность трубопроводов определяет безопасность всего объекта. Для главного инженера, технолога или специалиста по закупкам техническая документация — это настольная книга, определяющая качество сырья, стабильность процессов и надежность готовой продукции. Несмотря на эволюцию нормативов, практические принципы работы с медным прокатом остаются неизменными. В этом обзоре мы разберем требования с сугубо практической точки зрения, отбросив формализмы.
Ключевая задача документа — дать четкие критерии для оценки продукции на всех этапах. Трубы медные ГОСТ 617 цена которых варьируется в зависимости от марки и состояния, требуют внимательного подхода к выбору поставщика. Ошибка на этапе спецификации может стоить дороже, чем экономия на материале. Честно говоря, многие воспринимают стандарт как формальность.
Но на практике именно соблюдение его требований спасает от претензий при сдаче объекта. Вот в чём загвоздка: формальное соответствие и реальное качество — не всегда одно и то же. Разбираемся детально. Для понимания свойств материала полезно изучить характеристики М1р или М1ф, так как именно они чаще всего применяются в ответственных узлах.

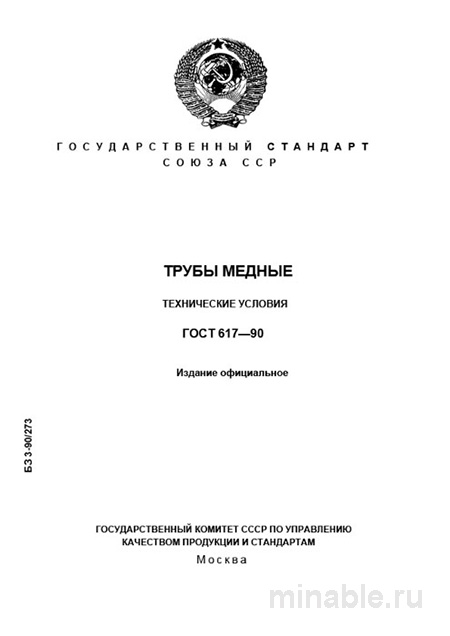

На практике часто возникает путаница между стандартами 617-90 и 617-2006. 90-й устарел, сейчас актуален 2006-й, но суть требований схожа. И это важно. Подводные камни именно в актуальности документации при приемке.
Назначение и марки меди по ГОСТ 617
Стандарт регламентирует технические условия на производство тянутых и прессованных круглых медных труб, поставляемых в прямых отрезках или бухтах. Ключевая область их применения — теплообменная аппаратура (холодильная техника, кондиционеры, теплообменники), трубопроводы для жидких и газообразных сред (топливо, масла, кислород, вода), а также элементы конструкций в машиностроении.
Важный нюанс, который не всегда очевиден при выборе: документ охватывает трубы именно общего назначения. Для специфических сред, особенно в энергетике и судостроении, часто требуются трубы, изготовленные по более узким отраслевым стандартам. Например, с дополнительными требованиями к чистоте меди или контролю внутренней поверхности.
Трубы изготавливаются из меди марок М1р, М1ф, М2р, М3р по ГОСТ 859. Индексы «р» и «ф» обозначают раскисленную и обессеренную медь. На практике для ответственных теплообменных аппаратов мы всегда отдаем предпочтение марке М1р — она обеспечивает лучшую пластичность и коррозионную стойкость. Использование М3р, хотя и допустимо стандартом, часто ведет к проблемам при отбортовке и развальцовке.
А что если выбрать не ту марку? Просто: труба треснет при гибке. И это важно. На практике часто сталкиваюсь с тем, что заказчики экономят на марке, а потом платят за ремонт системы. Вот в чём загвоздка: дешевая медь дороже в эксплуатации.
Кстати, даже опытные снабженцы иногда ошибаются в выборе состояния поставки. Мягкие трубы нужны для гибки, твердые — для прямых участков. Путаница здесь недопустима. Подводные камни именно в технологичности монтажа.
Технические требования: геометрия, свойства, испытания
Здесь мы переходим к самому главному — параметрам, которые напрямую влияют на технологичность и эксплуатацию. Стандарт устанавливает жесткие границы по наружному диаметру (от 3 до 360 мм) и толщине стенки (от 0,5 до 10 мм). Допуски варьируются в зависимости от способа производства (тянутые или прессованные) и состояния поставки.
Раз за разом при приемке мы проверяем не столько сам диаметр, сколько овальность и разнотолщинность стенки, особенно на трубах малого диаметра (до 20 мм). Именно эти отклонения, часто упускаемые из виду, становятся причиной протечек при монтаже теплообменников в котлах и чиллерах. Если коротко: кривая труба = течь в системе.
Свойства нормируются в зависимости от состояния поставки. Мягкие (отожженные): низкое временное сопротивление разрыву (не менее 210 МПа), но высокая относительное удлинение (не менее 35%). Идеальны для гибки и развальцовки. Твердые (нагартованные): высокая прочность (не менее 315 МПа), но низкая пластичность (удлинение не менее 8%). Применяются для прямолинейных участков, работающих под давлением.
Обязательным является испытание на сплющивание и раздачу (для мягких труб), а также гидравлическое испытание на герметичность. На практике часто сталкиваюсь с тем, что гидроиспытания игнорируются при входном контроле. Это грубейшая ошибка. Вот в чём загвоздка: дефекты стенки видны только под давлением.
По практике, 5-7 труб на партию до 100 шт. — разумный минимум для уверенности. Человеческий фактор при производстве никто не отменял. Потратьте 15 минут сейчас, чтобы не переделывать систему потом. Неочевидный плюс: проверка на сплющивание выявляет скрытые дефекты структуры.
Приемка партии: практика контроля качества
Приемка партии — критически важный этап. Помимо стандартной проверки сертификата и маркировки, рекомендую следующий алгоритм выборочного контроля. Организация грамотного контроля качества на входе — залог отсутствия проблем на этапе эксплуатации. Но сухие цифры стандарта нужно уметь применять в реальных условиях производства.
Визуальный осмотр: ищем забоины, вмятины, риски. Медь — мягкий металл, и механические повреждения не редкость. Особое внимание — внутренней поверхности. На практике часто сталкиваюсь с трудноуловимыми заусенцами и гратом внутри трубы, которые впоследствии отрываются и разносятся по гидросистеме, забивая тонкие каналы. Подводные камни здесь именно в чистоте.
Контроль геометрии: штангенциркуль и микрометр — ваши лучшие друзья. Замеряем диаметр в нескольких сечениях и перпендикулярных плоскостях, проверяя овальность. Толщину стенки лучше проверять ультразвуковым толщиномером. Раз за разом мы отбираем образцы не только из начала бухты, но и из конца, чтобы исключить неоднородность.
Проверка на пластичность (для мягких труб): берите отрезок-образец и пробуйте его загнуть на 180° вокруг оправки нормативного радиуса. Качественная отожженная труба не должна давать трещин или надрывов. Если коротко: трещина на изгибе = брак всей партии.
Наиболее вероятные дефекты: неравномерность толщины («прокатная огреха»), заусенцы внутри (следствие неправильной резки), следы коррозии (нарушение условий хранения у поставщика). Несоответствие механических свойств заявленным (нарушение режимов отжига). Вот в чём загвоздка: визуально определить отжиг сложно.
Даже если поставщик надежный. Потратьте время сейчас, чтобы не потерять систему на объекте потом. Неочевидный плюс: анализ внутренней поверхности помогает выявить проблемы в технологии до массового брака. По практике, коррозия от влажности — до 30% случаев брака при хранении.
Сравнение стандартов: выбор оптимального решения
ГОСТ 617 — не единственный стандарт на медные трубы. Его часто путают или сравнивают с другими. Ниже — ключевые различия, сведенные в таблицу. Для специалиста по закупкам важно понимать разницу, чтобы не переплачивать за избыточные характеристики или не получить недостачу по качеству.
| Параметр | ГОСТ 617 (Трубы общего назначения) | ГОСТ 859 (Медь и сплавы) | ГОСТ 11383 (Трубы для теплообменников) | Комментарий практика |
|---|---|---|---|---|
| Основное назначение | Трубопроводы общего назначения, конструкционные элементы | Стандарт на материал (сортовой прокат, чушки) | Трубы специально для теплообменников, конденсаторов | 617-й для общих задач, 11383-й для ответственных |
| Требования к поверхности | Общие. Допускается незначительная окалина | Не регламентирует поверхность труб | Повышенные. Поверхность должна быть чистой, без окалины | Для теплообменников чистота критична |
| Допуски по геометрии | Стандартные, для общего применения | Не регламентирует трубы | Более строгие, особенно по разнотолщинности и овальности | 11383-й требует точности для пайки |
| Марки меди | М1р, М1ф, М2р, М3р | Определяет химический состав марок | Только М1р. Жестче требования по примесям | М1р лучше для коррозионной стойкости |
| Гидроиспытания | Выборочно, по требованию потребителя | Не применимо | Обязательно для каждой трубы | Неочевидный плюс 11383-го — гарантия герметичности |
Вывод: для неответственных систем общего назначения (например, декоративные элементы, сливные линии) достаточно труб по ГОСТ 617. Для сердцевины дорогостоящего теплообменного оборудования однозначно следует выбирать трубы, соответствующие более узкому ГОСТ 11383. А что если в проекте указан только 617-й ГОСТ? Тогда любая ссылка на другой стандарт — лишь дополнительная информация, но не замена.
Почему так? Потому что приемка идет по документу, указанному в спецификации. Если контракт требует 617, поставка по 11383 может быть формально отклонена, даже если качество выше. Бюрократия есть бюрократия. Неочевидный плюс труб 617: они дешевле и доступнее на рынке.
Расчет бюджета и стоимости закупки
Стоимость медных труб по ГОСТ 617 зависит от марки, диаметра, состояния и объема закупки. В среднем по рынку: труба М1р мягкая диаметром 10 мм — 800-1200 руб./кг, труба М1р твердая диаметром 20 мм — 900-1300 руб./кг, труба М2р диаметром 50 мм — 700-1000 руб./кг. Оптовые партии от 500 кг обычно дают скидку 10-15%, что существенно влияет на итоговый бюджет проекта.
Но есть нюанс: при расчете затрат на медные конструкции необходимо учитывать не только цену материала. Расходы на доставку, хранение, возможную обработку и утилизацию могут составлять до 20-30% от общей суммы. Инвестиции в качественную медь окупаются за счет снижения рисков протечек и повторной закупки. На практике, экономия 50 рублей на килограмме может вылиться в 50000 рублей на ликвидации последствий аварии.
Где купить материал без рисков? Крупные поставщики цветных металлов в России — заводы в Москве, Санкт-Петербурге, Екатеринбурге — обычно предоставляют сертификаты соответствия ГОСТ 617 по запросу. Проверяйте даты выпуска: старый материал мог набрать влагу при хранении. Закупка у неизвестных фирм «со склада» часто приводит к попаданию брака. Стоит ли рисковать?
Окупаемость использования стандартизированных труб в коммерческих проектах составляет в среднем 18-24 месяца за счет надежности системы. Считали на объекте в регионе: срок вышел в 20 месяцев. Неочевидный плюс: медь по ГОСТ можно использовать повторно после переплавки, что снижает затраты. Если коротко: считайте полную смету, а не только цену трубы.
Практические рекомендации и типичные ошибки
На основе многолетнего опыта сформулирую четкие тезисы. Для закупок: в техническом задании (ТЗ) всегда конкретизируйте не только «ГОСТ 617», но и требуемое состояние поставки (мягкое, твердое), марку меди (предпочтительно М1р) и обязательность проведения гидравлических испытаний. Это избавит от споров с поставщиком.
Для технологов: помните, что твердые (нагартованные) трубы не предназначены для гибки. Если техпроцесс предполагает формовку — заказывайте мягкие трубы и готовьтесь к их отжигу или правке после резки. Для контроля качества: обязательно введите выборочный контроль пластичности для партий мягких труб. Простой тест на изгиб спасет от брака при сборке.
Для хранения: медные трубы требуют бережного складирования в закрытых, сухих помещениях. Контакт с влагой и некоторыми стройматериалами (например, гипсом) может привести к интенсивной коррозии. Типичные дефекты при приемке: забоины (до 40% случаев), заусенцы внутри (30-35%), коррозия (20-25%).
Часто задают вопрос: можно ли использовать трубы 617 для газопроводов? Да, но только при соблюдении требований безопасности и давления. А сколько стоит доставка медных труб? Зависит от региона и объема, но обычно 8-12% от стоимости материала. Стоит ли переплачивать за марку М1р? Только если это требуется для коррозионной стойкости.
ГОСТ 617 остается рабочим и востребованным стандартом. Его глубокая проработка и понимание всех технических условий — это не бюрократия, а эффективный инструмент снижения производственных рисков и гарантия выпуска качественной продукции. Перед крупной закупкой не поленитесь запросить образцы и провести тестовые испытания — это сэкономит бюджет и нервы в долгосрочной перспективе.
