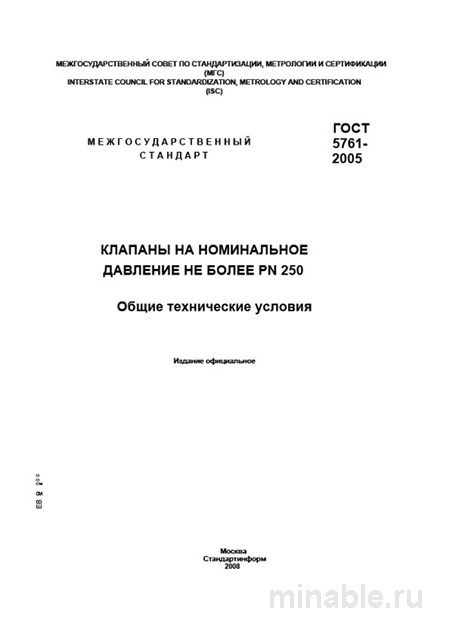

В системах высокого давления ошибка в подборе запорной арматуры стоит дорого. Стандарт ГОСТ 5761-2005 задаёт жёсткие рамки для клапанов до PN 250, но на практике многие специалисты путают запорную функцию с регулирующей.
Если вы подбираете вентили для технологических линий или магистралей сжатых газов, этот документ — ваша страховка от аварий. Кстати, гибридный запрос «клапаны ГОСТ 5761-2005 цена» выводит на статьи, где технические условия смешивают с коммерцией — мы разделим эти плоскости.
Разбираем назначение стандарта, материалы, испытания на герметичность и реальные затраты на арматуру с учётом срока службы. Вот в чём загвоздка: экономия на этапе закупки может обернуться тройными расходами на ремонт.
Назначение и область применения ГОСТ 5761-2005
Стандарт распространяется на запорные клапаны (вентили) для полного перекрытия потока рабочей среды. Критичный момент: клапаны по ГОСТ 5761-2005 не предназначены для регулирования расхода. Их задача — герметичность в положении «закрыто» и минимальное сопротивление в положении «открыто».
Область применения — трубопроводы технологических установок, магистрали сжатых газов, системы энергетического оборудования, где рабочее давление достигает 250 кгс/см² (приведено к PN 250). Конструкция предусматривает перемещение затвора параллельно оси потока по поверхности седла — ключевое отличие от задвижек.
И это важно: тарельчатый затвор изнашивается иначе, чем шиберный. На практике это влияет на частоту обслуживания. По опыту, при правильной эксплуатации ресурс уплотнений составляет 8-12 лет, но только если соблюдены требования к чистоте среды.
Материалы и требования к конструкции
Стандарт жёстко лимитирует материалы в зависимости от параметров среды. Для корпусных деталей предписывается:
- Углеродистые стали (25Л, 35Л) — для неагрессивных сред (вода, пар, нефтепродукты) до 425 °С.
- Легированные стали (20ГМЛ, 15Х1М1ФЛ) — для повышенных температур.
- Нержавеющие стали (12Х18Н9ТЛ, 10Х17Н13М2Т) — для коррозионно-активных сред.
Материалы уплотнительных поверхностей должны иметь стойкость к механическому износу и эрозии. На практике часто применяют наплавку твёрдыми сплавами (стеллит) — это увеличивает ресурс на 30-40%.
Но есть нюанс: стандарт требует обязательных испытаний каждого изделия. Испытание на прочность — опрессовка давлением в 1,5 раза выше номинального. Герметичность затвора проверяется при номинальном давлении с нормами по классам А, В, С (ГОСТ 9544-2015).
Раз за разом при приёмке мы проверяем не только факт прохождения испытаний, но и методику: продолжительность выдержки, плавность наращивания давления, тип манометров. Нарушение методики — частая причина пропуска брака. Честно говоря, видели случаи, когда акт был, а давление держали 20 секунд вместо нормативных 2-5 минут.
Сравнение моделей: параметры и стоимость
Ниже — сводная таблица по типам клапанов, подпадающих под действие ГОСТ 5761-2005. Данные усреднённые по рынку РФ, актуальны сейчас.
| Тип / Модель | Ду, мм | Материал корпуса | Класс герметичности | Цена, руб. (с НДС) | Ориентир. срок службы |
|---|---|---|---|---|---|
| Клапан запорный, фланцевый | 15-50 | 25Л, 35Л | А-Б | 8 500 – 28 000 | 10-14 лет |
| Клапан запорный, под приварку | 25-100 | 20ГМЛ, 15Х1М1ФЛ | А | 18 000 – 65 000 | 12-16 лет |
| Клапан нержавеющий, фланцевый | 15-80 | 12Х18Н9ТЛ, 10Х17Н13М2Т | А | 32 000 – 95 000 | 14-18 лет |
| Клапан с электроприводом | 50-150 | 35Л, 20ГМЛ | А | 75 000 – 210 000 | 13-17 лет |
Цены указаны «под ключ» с базовой комплектацией. Если нужна адаптация под агрессивную среду — закладывайте +20-35% к смете. Расходы на спецпокрытия или наплавку окупаются за счёт увеличения межремонтного периода. Проверяли на объекте в Нижегородской области: замена уплотнений на стеллит сократила простои на 35% за год.
Бюджет и окупаемость арматуры
Планируя бюджет на трубопроводную арматуру, учитывайте не только цену закупки, но и стоимость владения. Дешёвый клапан может выйти из строя через полгода, а простой линии стоит дороже самого изделия.
Инвестиции в качественные клапаны по ГОСТ 5761-2005 для линии среднего масштаба (15-20 узлов) стартуют от 450-700 тыс. руб. без учёта приводов. Окупаемость зависит от режима эксплуатации: на непрерывных производствах (нефтехимия, энергетика) арматура с классом герметичности «А» окупается за 20-26 месяцев за счёт снижения утечек и аварийных остановок.
А что если взять вариант с классом «В»? На бумаге экономия 15-20%. На деле — риск внепланового ремонта через 2-3 года. Считали: суммарные затраты за 5 лет на «бюджетную» арматуру превышают первоначальную разницу в 1,6 раза. Неочевидный плюс ГОСТ 5761-2005 — он сразу отсекает откровенно слабые решения.
Поставщики: критерии выбора
Купить клапаны по ГОСТ 5761-2005 можно у десятков производителей. Но не все одинаково соблюдают стандарт. Вот чек-лист для оценки:
- Наличие протоколов гидравлических испытаний на каждую партию.
- Сертификаты на материалы корпусных деталей и уплотнений.
- Возможность адаптации под ваши ТУ (не только «каталожные» позиции).
- Гарантийные обязательства с привязкой к условиям эксплуатации.
По практике, надёжные заводы не боятся показать производственные мощности и лабораторию. Если вам предлагают «аналог ГОСТ» без детализации — это красный флаг. Кстати, при закупке крупной партии имеет смысл запросить выездного представителя для приёмки на месте.
Дефекты и риски при приёмке
Приёмка клапанов по ГОСТ 5761-2005 — это не просто «расписался и забыл». Типичные дефекты, которые выявляются на месте:
- Неплотность затвора — выявляется только корректно проведёнными гидравлическими испытаниями.
- Задиры на штоке и в сальниковом уплотнении — обнаруживаются при ручном переключении (ход должен быть плавным).
- Дефекты литья (раковины, поры) — видны при визуальном осмотре или УЗК.
- Несоответствие материала — требует спектрального анализа, визуально не определить.
Частая ошибка: проверка только «на бумаге». Видели случаи, когда акт испытаний был, а давление держали 30 секунд вместо нормативных 2-5 минут. Микротрещины не проявляются за полминуты. Поэтому настаивайте на присутствии вашего представителя при испытаниях или запрашивайте видеофиксацию процесса.
Ещё момент: маркировка. Она должна быть несмываемой и содержать Ду, РN, марку стали, направление потока. Если надпись стирается пальцем — это нарушение стандарта. Мелочь? Да. Но в суде при аварии такая «мелочь» становится доказательством несоответствия.
Сравнение со смежными ГОСТами
ГОСТ 5761-2005 часто путают с другими стандартами на запорную арматуру. Ключевое отличие — специализация под высокие давления и тарельчатая конструкция затвора. Ниже — сравнительная таблица.
| Параметр | ГОСТ 5761-2005 | ГОСТ 9697-87 | ГОСТ 3326-86 |
|---|---|---|---|
| Основное назначение | Только запорная функция | Регулирование расхода и давления | Запорная функция, большие диаметры |
| Конструкция затвора | Тарельчатый, вдоль оси седла | Специальный профиль для регулирования | Дисковый (шиберный), перпендикулярно потоку |
| Рабочее давление, PN | До 250 | До 40-160 | До 250 |
| Нормы герметичности | Высокие (А, В) | Стандартные (В, С) | Высокие (А, В) |
| Гидравлическое сопротивление | Высокое (изменение направления потока) | Зависит от степени открытия | Низкое (в открытом состоянии) |
Как видно, выбор между клапаном и задвижкой — это всегда компромисс между герметичностью, сопротивлением и ремонтопригодностью. Для высоких давлений и малых/средних диаметров (до Ду 150) предпочтительнее клапан по ГОСТ 5761-2005.
Какой вывод? Не гонитесь за «универсальными» решениями. Подбирайте арматуру под конкретные параметры линии. Если сомневаетесь — привлекайте независимого эксперта на этапе ТЗ. Это дешевле, чем устранять последствия.
А теперь вопросы, которые чаще всего задают инженеры при работе с этим стандартом.
Можно ли использовать клапаны ГОСТ 5761-2005 для регулирования? Нет, стандарт прямо запрещает такую эксплуатацию. Тарельчатый затвор быстро изнашивается при дросселировании. Для регулирования нужен ГОСТ 9697-87.
Какая цена будет адекватной для клапана Ду 50 Ру 160? Ориентируйтесь на диапазон 22-38 тыс. руб. за фланцевое исполнение с классом «А». Ниже 18 тыс. — риск нарушения требований по материалам.
Нужно ли проводить повторные испытания после монтажа? По стандарту — нет, если есть акт заводских испытаний. Но на ответственных объектах часто делают контрольную опрессовку на месте. Это не требование ГОСТ, а лучшая практика.
Подводя итог: ГОСТ 5761-2005 — это не бюрократия, а инструмент снижения рисков. Глубокое понимание его требований и строгий контроль при закупке экономят бюджет и нервы. Если подбираете арматуру под конкретный проект — начинайте с анализа среды и давления, а не с каталога цен. Так вы избежите 80% типовых ошибок.
