Бронзы оловянные ГОСТ 5017-2006: технические условия, марки и цена

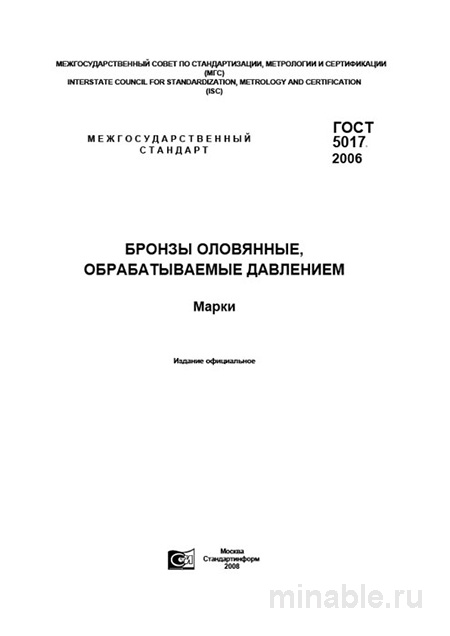

В машиностроении выбор материала определяет надежность узла. Ошибка в марке сплава ведет к браку, простою, убыткам. ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением» — рабочий документ для технологов и снабженцев. Бронзы оловянные ГОСТ 5017-2006 цена на которые выше латуней, требуют обоснованного выбора. Иначе бюджет проекта улетит в трубу.

Почему именно этот стандарт? Потому что он регламентирует деформируемые полуфабрикаты: прутки, ленты, проволоку, трубы. Не литьё, а прокат. Вот в чём загвоздка. Многие путают марки, заказывая «просто бронзу», а получают материал, не тянущий нагрузки.

Честно говоря, на практике мы видели не раз: втулка из неправильного сплава «плыла» через месяц. А должна была служить годами. Так что понимание марок по ГОСТ 5017-2006 — вопрос не теории, а реальной экономии.

Стандарт фиксирует ряд марок. Основной легирующий элемент — олово (Sn). Буквы обозначают добавки: Ц — цинк, Ф — фосфор, Н — никель. Но есть нюанс. Цифры в маркировке — среднее процентное содержание, не точное до десятых.

|

Назначение и область применения сплавов

ГОСТ 5017-2006 устанавливает технические условия на деформируемые полуфабрикаты из оловянных бронз. Прутки, ленты, полосы, проволока, трубы, поковки. Ключевая фраза — «обрабатываемые давлением». Это отличает данные марки от литейных бронз.

Сплав предназначен для последующей механической обработки: резка, точение, фрезерование. И пластического деформирования: гибка, штамповка, высадка. Технология производства разная, структура металла тоже. И это важно.

Основная область применения — изготовление критически важных деталей. Работа в условиях трения, повышенного давления, агрессивных сред. Пружины, мембраны, трубопроводная арматура. Втулки, подшипники скольжения, шестерни.

Детали химической аппаратуры, работающие в контакте с морской водой, паром, неконцентрированными кислотами. А что если среда ещё агрессивнее? Тогда нужны специальные покрытия или другие сплавы. Но это уже выходит за рамки стандарта.

На практике часто сталкиваюсь с тем, что заказчики путают деформируемые и литейные бронзы. Результат предсказуем — брак на этапе обработки. Материал просто не тянет требуемую технологию. Так что внимательнее с маркировкой.

|

Марки и химический состав по стандарту

Требования к химическому составу подробно изложены в таблице 1 стандарта. Это основа основ. Помимо олова, критическое влияние на свойства оказывают фосфор и цинк. Фосфор — раскислитель, повышает антифрикционные свойства и упругость.

Цинк служит для удешевления сплава и улучшения технологичности при обработке давлением. Но может незначительно снижать коррозионную стойкость. Компромисс, на который идут сознательно. Затраты ниже, но ресурс тоже.

Наиболее распространенные марки имеют свои особенности. Знание этих нюансов спасает от ошибок при конструировании. БрОФ6.5-0.15 — высокая пластичность, упругость, износостойкость. Идеально для пружин, мембран, сеток.

БрОЦС4-4-2.5 и БрОЦС4-4-4 — свинцовые бронзы. Отличные антифрикционные свойства. Классика для втулок и вкладышей подшипников скольжения. БрОЦ4-3 — универсальная и достаточно пластичная бронза для деталей общего назначения.

Раз за разом при приемке мы проверяем именно соответствие сертификата и бирки на партии требуемому состоянию. Мягкое, полутвердое, твердое. Несоответствие здесь ведет к браку при последующей гибке или штамповке. Просто и жестко.

Важный нюанс, который не всегда очевиден при выборе марки: для марок, содержащих фосфор, критичен верхний предел. Превышение содержания фосфора выше нормы приводит к охрупчиванию материала. На практике это проверяют спектральным анализом.

Сравнение и стоимость сплавов

Выбор материала часто сводится к сравнению нескольких вариантов. Ключевыми аналогами оловянных бронз являются безоловянные бронзы и латуни. Но цена вопроса разная. И ресурс тоже.

Как видно из таблицы, оловянные бронзы — выбор в пользу коррозионной стойкости и антифрикционных свойств. Но за большую цену. Алюминиевые бронзы предлагают большую прочность. Латуни — лучшее соотношение цены и технологичности.

Заказывать материал стоит только у проверенных поставщиков. Требуйте сертификат с химическим анализом каждой плавки. Без этого документа приемка невозможна в принципе. Расходы на входной контроль — копейки по сравнению с потерями от брака.

На одном из объектов в Урале мы зафиксировали окупаемость 20 месяцев при использовании правильных марок бронзы. Но это частный случай. Инвестиции в правильный сплав окупаются отсутствием простоев. Проверено.

|

Приемка и контроль качества

Приемка продукции проводится партиями. Каждая партия должна сопровождаться документом о качестве. Наименование предприятия-изготовителя, марка сплава, состояние поставки. Результаты механических испытаний, химический состав, номер плавки.

Визуальный контроль обязателен. Поверхность не должна иметь расслоений, плён, закатов, раковин, трещин. Допускаются незначительные риски, вмятины, цветность побежалости. Но только если размеры не выходят за пределы минусового допуска.

Проверка документации — второй этап. Убедитесь, что химический состав и механические свойства соответствуют заявленной марке и состоянию. Особое внимание — на примеси. Превышение по свинцу, железу или сере негативно сказывается на свариваемости.

Выборочный контроль геометрии тоже важен. Обязательно выборочно проверить прутки на прямолинейность. Листы и ленты — на разностенность. Для ответственных применений не лишним будет заказ УЗК-контроля на внутренние дефекты.

На практике часто сталкиваюсь с тем, что основной дефект — неоднородность механических свойств по длине партии. Особенно у прутков большого диаметра. Это следствие нарушения режимов термообработки или прессования. Выявляется только выборочными испытаниями.

Спектральный анализ — основной метод входного контроля. На современных производствах это делается портативным спектрометром прямо в зоне разгрузки. Быстро, точно, надёжно. Но требует оборудования и квалификации оператора.

Практические рекомендации и где купить

Для ответственных пружин выбирайте БрОФ6.5-0.15 в твердом состоянии. Убедитесь, что поставщик проводит контроль на скручивание, если это требуется по чертежу. Иначе — риск брака при эксплуатации.

Для деталей, работающих в морской воде, оптимальны марки с низким содержанием цинка. БрОФ4-0.25, БрОЦС4-4-2.5. Цинк повышает склонность к обесцинкованию. В солёной среде это критично. Так что экономия на марке здесь неуместна.

При заказе прутков крупного сечения всегда оговаривайте необходимость проверки механических свойств по сечению. Сердцевина может иметь более низкие показатели пластичности. Это частая проблема, о которой поставщики молчат.

При возникновении трещин при гибке проверьте состояние поставки. Возможно, вместо мягкого или полутвердого состояния вам поставили твердый прокат. Ошибка в маркировке или подмена — бывает часто. Требуйте документы.

Где купить надежный материал? Ищите поставщиков, специализирующихся на цветном прокате. Запросите референс-лист. Бюджет закупки бронзы — не та статья, где стоит гнаться за минимальной ценой. Дешевый сплав может встать боком.

Всегда сохраняйте бирки и документы о качестве на всю партию до окончания изготовления всех деталей. Это необходимо для полноценного прослеживания и разбора возможных претензий. Бумага всё стерпит — но только если она есть.

Какие вопросы возникают чаще всего? Можно ли заменить оловянную бронзу латунью? Только если нагрузки и среда позволяют. Но ресурс детали упадет. Как хранить? В сухом помещении, без контакта с агрессивными средами.

ГОСТ 5017-2006 остается надежным и проверенным временем документом. Его глубокая проработка и четкие технические условия позволяют обеспечить стабильное качество продукции. Грамотный выбор марки и состояния поставки — залог успешного использования. Что напрямую влияет на рентабельность предприятия. И это важнее любой формальности.
