Описание

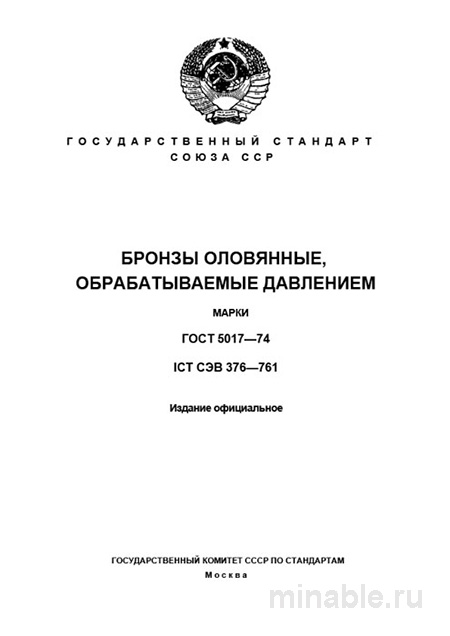

В машиностроении выбор материала — это не просто пункт в спецификации. Это фундамент надежности узла. Ошибка в марке сплава ведет к браку, простою оборудования и убыткам. ГОСТ 5017-74 «Бронзы оловянные, обрабатываемые давлением» — документ, который закрывает эту проблему. Для технологов и снабженцев он остается рабочим инструментом. Бронзы оловянные ГОСТ 5017-74 цена на которые существенно выше латуней, требуют обоснованного выбора. Иначе бюджет проекта улетит в трубу.
Почему именно этот стандарт? Потому что он регламентирует исходный материал: прутки, ленты, поковки. Не готовое изделие, а саму суть сплава. Вот в чём загвоздка. Многие путают марки, заказывая «просто бронзу», а получают материал, не тянущий нагрузки.
Честно говоря, на практике мы видели не раз: втулка из неправильного сплава «плыла» через месяц работы. А должна была служить годами. Так что понимание марок по ГОСТ 5017-74 — вопрос не теории, а реальной экономии.
Стандарт фиксирует 11 марок. Основные легирующие элементы: олово, цинк, фосфор, никель, свинец. Маркировка строится логично: «Бр» + буквы элементов + цифры (среднее % содержание). Но есть нюанс. Цифры не всегда точны до десятых, это среднее значение.
|
Назначение и область применения сплавов
Стандарт устанавливает химический состав и правила маркировки деформируемых оловянных бронз. Эти сплавы предназначены для последующего преобразования в полуфабрикаты: прутки, проволоку, ленты. Затем они идут на изготовление деталей.
Ключевая область применения — ответственные узлы трения. Работа в пресной и морской воде, масле, паре. Элементы приборов, пружины, сетки. Детали, требующие высокой коррозионной стойкости. Классика: втулки, вкладыши подшипников, седла клапанов, шестерни.
И это важно: не путать с литейными бронзами. ГОСТ 5017-74 — только для деформируемых сплавов (прокат, ковка). Если вы закажете литье по этому стандарту — получите брак. Технология производства разная, структура металла тоже.
А что если среда агрессивная? Оловянные бронзы держат удар лучше многих аналогов. Но за это приходится платить. Буквально. Затраты на материал выше, но ресурс детали окупает разницу.
|
Марки и химический состав по стандарту
Наиболее распространенные в машиностроении марки имеют свои особенности. Знание этих нюансов спасает от ошибок при конструировании.
- БрОФ6.5-0.15: Низкое содержание фосфора. Высокая пластичность, упругость, износостойкость. Идеально для пружин, мембран, сеток.
- БрОЦС4-4-2.5 и БрОЦС4-4-4: Свинцовые бронзы. Отличные антифрикционные свойства. Классика для втулок и вкладышей подшипников скольжения.
- БрОЦ4-3: Универсальная и достаточно пластичная бронза для деталей общего назначения.
Важнейший пункт технических условий — строго нормированный химический состав. Отклонение на доли процента по фосфору меняет свойства сплава кардинально. Превышение фосфора ведет к охрупчиванию из-за фазы фосфида меди (Cu3P).
Раз за разом при приемке мы проверяем сертификаты именно на верхние границы для фосфора. Особенно если заготовка идет на холодную штамповку. Лопнет на гибке — и партия в утиль. Просто и жестко.
Важный нюанс, который не всегда очевиден при чтении стандарта: для марок, содержащих фосфор, критичен верхний предел. Игнорирование этого правила — прямой путь к браку. На практике это проверяют спектральным анализом.
Сравнение и стоимость материалов
Выбор медного сплава — всегда поиск компромисса между стоимостью, обрабатываемостью и свойствами. Оловянные бронзы конкурируют с безоловянными бронзами и латунями. Но цена вопроса разная.
| Параметр | ГОСТ 5017-74 (БрОЦС4-4-4) | ГОСТ 1628-78 (Латунь ЛС59-1) | ГОСТ 493-79 (Бронза БрАМц9-2) |
|---|---|---|---|
| Основной состав | Cu-Sn-Zn-Pb | Cu-Zn-Pb | Cu-Al-Mn-Fe |
| Ключевые свойства | Антифрикционные, коррозионная стойкость, паяемость | Обрабатываемость, прочность, низкая цена | Высокая прочность, стойкость к морской воде |
| Недостатки | Высокая стоимость, склонность к ликвации | Низкая коррозионная стойкость, растрескивание | Сложность пайки, средние антифрикционные св-ва |
| Стоимость (ориентир) | Высокая | Средняя | Выше средней |
| Применение | Вкладыши подшипников, втулки | Шестерни, втулки, штуцеры | Направляющие втулки, морская техника |
Как видно из таблицы, оловянная бронза — узкоспециализированный и дорогой материал. Оправдан там, где критична износостойкость пары трения. Латунь дешевле, но для ответственных узлов — рискованный компромисс. Инвестиции в правильный сплав окупаются отсутствием простоев.
Заказывать материал стоит только у проверенных поставщиков. Требуйте сертификат с химическим анализом каждой плавки. Без этого документа приемка невозможна в принципе. Расходы на входной контроль — копейки по сравнению с потерями от брака.
|
Приемка и контроль качества
Приемка партии материала должна быть основана на анализе сопроводительной документации и выборочном контроле. Спектральный анализ — основной метод. На современных производствах это делается портативным спектрометром прямо в зоне разгрузки.
Визуальный контроль тоже важен. Поверхность полуфабрикатов (прутков, полос) не должна иметь расслоений, плён, закатов, раковин. Допустимы незначительные риски, вмятины, цвет побежалости. Но трещины — брак.
На практике часто сталкиваюсь с тем, что идеальный по химии пруток имеет внутреннюю ликвационную неоднородность. Пятнистое распределение олова и свинца. Выявляется только после механической обработки: на торце детали видны пятна с разным оттенком.
Такой дефект ведет к неравномерному износу. Поэтому для критичных узлов мы практикуем выборочную вырезку образцов из середины прутка. Травление для контроля макроструктуры. Лишняя операция? Да. Но она страхует от рекламаций.
Маркировка каждой единицы продукции обязательна. Несмываемая краска: марка сплава, номер плавки, размер, клеймо ОТК. Нет маркировки — нет приемки. Жесткое правило, но оно работает.
Практические рекомендации и где купить
Для технологов и снабженцев сформулирую четкие рекомендации. Они основаны на реальном опыте эксплуатации, а не на теории из учебников.
- При выборе марки: Не гонитесь за универсальностью. Для узлов трения с умеренными нагрузками — БрОЦС4-4-2.5. Для тяжелых условий — БрОЦС4-4-4 или БрОЦСН3-7-5-1. Для пружин — только БрОФ6.5-0.15.
- При оформлении заказа: В технических условиях заказа (ТУ) делайте отсылку к ГОСТ 5017-74 и стандарту на полуфабрикат (например, ГОСТ 1628-78). Указывайте состояние поставки (нагартованное, мягкое). Это влияет на свойства.
- При приемке: Первым делом — проверка сертификата. Соответствие химии — основа. Второе — визуальный осмотр. Третье — выборочная проверка твердости для критичных деталей.
Где купить надежный материал? Ищите поставщиков, специализирующихся на цветном прокате. Запросите референс-лист. Бюджет закупки бронзы — не та статья, где стоит гнаться за минимальной ценой. Дешевый сплав может встать боком.
Какие вопросы возникают чаще всего? Можно ли заменить оловянную бронзу латунью? Только если нагрузки и среда позволяют. Но ресурс детали упадет. Как хранить? В сухом помещении, без контакта с агрессивными средами. Окисление поверхности допустимо, но глубокое — нет.
В производстве помните: эти бронзы склонны к налипанию на инструмент. Используйте острый инструмент с положительными геометриями. Обильное охлаждение обязательно. Для снятия наклепа после холодной деформации требуется промежуточный отжиг. Иначе трещины гарантированы.
ГОСТ 5017-74 не устарел. Он детализирует составы, проверенные десятилетиями. Главная ценность — предсказуемость свойств. Надежность изделия закладывается на этапе выбора сырья. И экономия на материале здесь — ложная экономия. Что в итоге влияет на репутацию предприятия.
