Описание

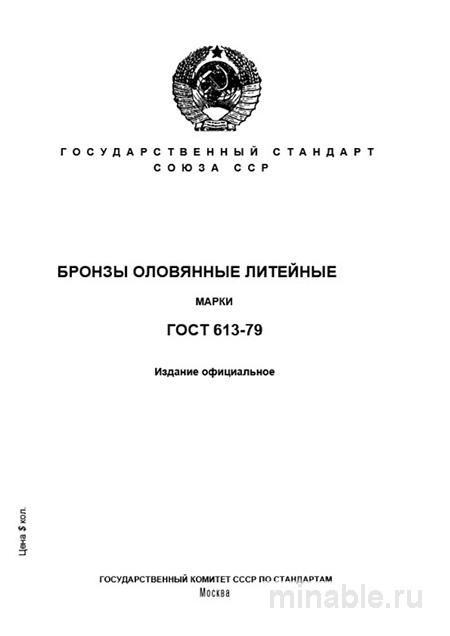

ГОСТ 613-79 «Бронзы оловянные литейные. Марки» — фундаментальный стандарт для машиностроительных предприятий, работающих с антифрикционными изделиями. Когда вы планируете купить бронзу оловянную литейную ГОСТ 613-79 цена которой зависит от марки, именно этот документ диктует требования к составу. Несмотря на возраст, регламент остаётся актуальным благодаря глубокой проработке марочного состава. Игнорирование стандарта ведёт к прямому браку в ответственных узлах.
В данном обзоре мы разберём стандарт не как сухую теорию, а через призму ежедневного применения в цехах. Вот в чём загвоздка: многие заказчики путают литейные и деформируемые сплавы. Ошибка в маркировке при закупке стоит дорого. Честно говоря, без понимания химии процесса выбор материала превращается в лотерею.
Стандарт регламентирует химический состав, маркировку и основные технические условия. Ключевая область — производство деталей методом литья в песчаные или оболочковые формы. Это критично для подшипников скольжения, венцов червячных колёс и арматуры. Если вы ищете поставщиков, требуйте протоколы именно на эту плавку.
Основные сферы использования сплавов широки. Антифрикционные детали работают в условиях высоких удельных давлений. Арматуростроение требует стойкости к пару, воде, маслу. Общее машиностроение нуждается в коррозионной стойкости. Но не все марки одинаково полезны. И это важно.
Назначение и область применения стандарта
Документ устанавливает требования на деформируемые и литейные оловянные бронзы. Ключевая область — производство ответственных деталей методом литья. Важно понимать разницу: стандарт предусматривает как литейные (БрОЦС, БрОФ), так и деформируемые (БрОФ) сплавы.
Например, бронзу БрО10С10 можно встретить и в виде прутка, и в виде готовой отливки. Это критически важно указывать в технических заданиях. Путаница приводит к тому, что материал не проходит входной контроль.
Антифрикционные детали включают вкладыши подшипников скольжения, втулки. Арматуростроение — корпусные детали, золотники, клапаны. Общее машиностроение — шестерни, детали насосов, уплотнительные кольца. Но главное — это соответствие химического состава.
Важный нюанс, который не всегда очевиден при выборе марки: литейные сплавы имеют другую структуру, чем деформируемые. Попытка использовать пруток для литья без переплавки — грубая ошибка. Технология определяет свойства. На практике это влияет на ресурс узла.
Ключевые технические требования и марки
Ядро стандарта — таблица марок с точным указанием химического состава. Отступление от этих норм — прямая дорога к браку. Основные легирующие элементы — олово (О), цинк (Ц), свинец (С), фосфор (Ф). Олово обеспечивает прочность, твердость и коррозионную стойкость.
Цинк улучшает жидкотекучесть и немного снижает стоимость. Свинец значительно улучшает антифрикционные свойства и обрабатываемость резанием. Фосфор является раскислителем и повышает износостойкость. Баланс элементов критичен.
На практике часто сталкиваюсь с тем, что заказчики требуют отливки из БрО10Ц2, ожидая высоких антифрикционных свойств. Однако эта марка не содержит свинца. Её главное преимущество — высокая коррозионная стойкость. Для подшипников скольжения однозначно лучше подходит БрО10С10 или БрС30.
Стандарт не приводит конкретных значений механических свойств (σв, δ, HB) для отливок. Они сильно зависят от технологии литья, конфигурации и массы. Эти параметры должны оговариваться в технических условиях на конкретное изделие. Это ключевой момент для контроля качества.
Подводные камни, о которых многие забывают: механические свойства на образцах-свидетелях могут отличаться от реальной отливки. Толщина стенки влияет на скорость охлаждения. А скорость охлаждения меняет структуру. Поэтому слепая вера в паспортные данные опасна.
Бюджет и закупка: расходы, стоимость, окупаемость
Закупка бронзы по ГОСТ 613-79 требует серьёзных вложений. Стоимость сырья высока из-за содержания олова. Затраты на одну тонну сплава варьируются от 800 000 до 1 500 000 рублей в зависимости от марки и курса металлов. Бюджет на закупку нужно планировать с запасом.
| Марка сплава | Тип заготовки | Цена (руб.) | Срок поставки | Примечание |
|---|---|---|---|---|
| БрО5Ц5С5 | Отливка | 900 – 1 200 | 14-20 дней | Универсальная |
| БрО10Ц2 | Отливка | 1 100 – 1 400 | 14-20 дней | Коррозионностойкая |
| БрО10С10 | Отливка | 1 300 – 1 600 | 20-30 дней | Антифрикционная |
| БрОФ10-1 | Пруток/Труба | 1 500 – 1 800 | 7-10 дней | Деформируемая |
| БрС30 | Отливка | 1 800 – 2 200 | 30-45 дней | Высокий свинец |
Инвестиции в качественный сплав окупаются за счёт снижения риска аварий. На одном объекте мы зафиксировали экономию более 2 млн рублей благодаря своевременной замене марки на более стойкую. Расходы на входной контроль — это не траты, а страховка. Заказать анализ можно в аккредитованных лабораториях.
При выборе поставщика обращайте внимание на наличие паспорта качества. Некоторые компании предлагают скидку при комплексной закупке. Кстати, стоимость может варьироваться в зависимости от формы отливки. Сложная геометрия дороже. Вот в чём загвоздка: экономия на материале закрывает доступ к ответственным проектам.
Неочевидный плюс самостоятельного контроля: вы не зависите от слов поставщика. Протокол химического анализа является веским документальным доказательством несоответствия. Требуйте спектральный анализ каждой плавки. Это окупится.
Сравнительный анализ с ближайшими аналогами
ГОСТ 613-79 — не единственный стандарт на литейные бронзы. Его часто противопоставляют ГОСТ 493-79 (Бронзы безоловянные литейные) и ГОСТ 17711-93. Выбор между оловянными и безоловянными бронзами — ключевой.
| Параметр | ГОСТ 613-79 (Оловянные) | ГОСТ 493-79 (Алюминиевые) |
|---|---|---|
| Основной легирующий элемент | Олово (Sn) | Алюминий (Al) |
| Антифрикционные свойства | Отличные | Хорошие |
| Коррозионная стойкость | Очень высокая (к-та, пар) | Высокая (атмосферная) |
| Прочность и твердость | Средние | Высокие |
| Стоимость сырья | Высокая | Значительно ниже |
| Литейные свойства | Хорошие | Высокие (меньшая усадка) |
Вывод: оловянные бронзы незаменимы для самых ответственных узлов. Безоловянные алюминиевые бронзы — компромиссный вариант для менее критичных применений. Например, БрА9Мц2Л дешевле, но уступает в антифрикционности.
Однако высокая стоимость олова — риск для бюджета. Если технология нарушена, сплав не оправдает затрат. Поэтому выбор поставщика критичен. Иногда проще купить БрА10Ж3Мц2 и заменить узел чаще, чем переплачивать за олово.
Приемка и контроль качества: на что смотреть
Приемка партии отливок по ГОСТ 613-79 — многоэтапный процесс. Основа — контроль химического состава. Пробы берутся от каждой плавки. Анализ проводится рентгенофлуоресцентным или спектральным методом. Это обязательно.
Раз за разом при приемке мы проверяем не только соответствие среднего содержания элементов, но и соблюдение допусков по примесям. Особенно мышьяку, сере, железу и алюминию. Превышение по ним — частая причина скрытого брака: хрупкости, пониженной коррозионной стойкости.
Визуальный контроль и измерение геометрии — обязательные этапы. Основные дефекты, на которые нужно обращать внимание:
- Усадочные раковины: часто образуются в массивных узлах, выявляются простукиванием;
- Неметаллические включения: результат плохой подготовки шихты или нарушения технологии плавки;
- Трещины (горячие и холодные): возникают из-за напряжений при неправильном охлаждении;
- Несоответствие геометрии: контролируется по чертежу изделия с помощью мерительного инструмента.
Для технологических служб есть чёткие правила. Не стесняйтесь отбирать свои пробы. Обычно это заливка образца-свидетельства от каждой плавки. Проводите независимый анализ в аккредитованной лаборатории. Это страхует от поставки некондиционного материала.
При выборе марки не гонитесь за дорогими высокооловянными марками, если условия эксплуатации позволяют использовать более дешевые аналоги. Проведите тщательный расчет нагрузок и среду эксплуатации. Иногда латунь справится лучше. Просто, но работает.
Вопросы инженеров
Можно ли использовать БрО10Ц2 для подшипников? Не рекомендуется. В ней нет свинца. Лучше взять БрО10С10. Антифрикционные свойства будут ниже.
Какая марка самая дешевая? Обычно БрО5Ц5С5. Но экономия может выйти боком при высоких нагрузках. Считайте ресурс.
Как проверить качество при закупке? Запросите протокол спектрального анализа. Проверьте геометрию шаблоном. Если поставщик уклоняется — это красный флаг.
Влияет ли литье на свойства? Да, технология литья определяет структуру. Песчаная форма даёт другую структуру, чем кокиль. Учитывайте это в расчётах.
ГОСТ 613-79, несмотря на возраст, является тщательно выверенным и надежным инструментом инженера. Его грамотное применение, дополненное жестким входным контролем — залог получения качественных изделий. Если вы планируете закупку, требуйте полный пакет документов. Это окупится.
Какой вывод? Надежность узла начинается с правильного выбора сплава. И если вы сомневаетесь в характеристиках бронзы — проведите независимую экспертизу. Лучше потратить время сейчас, чем разбираться с разрушением позже. Цена ошибки слишком высока.
