Описание

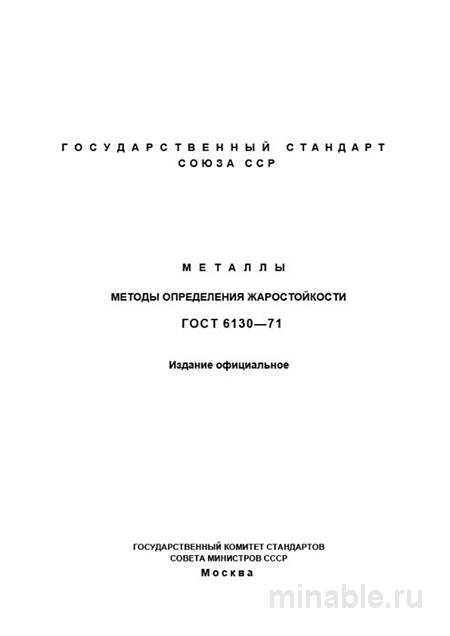

В машиностроении выбор материала часто определяется не прочностью, а способностью противостоять газовой коррозии. Именно здесь на первый план выходит жаростойкость. ГОСТ 6130-71 «Металлы. Методы определения жаростойкости» регламентирует процесс её оценки. Когда вы планируете заказать анализ металла, цена испытаний зависит от соблюдения этого регламента. Игнорирование стандарта ведёт к преждевременному выходу оборудования из строя.
Как инженер с 15-летним стажем, я не понаслышке знаком с тонкостями этого документа. Он используется на каждом этапе — от приемки материала до контроля качества готовой продукции. Вот в чём загвоздка: многие путают жаростойкость с жаропрочностью. Это разные вещи.
Стандарт устанавливает методику ускоренных испытаний для определения стойкости сплавов против окисления в воздухе при постоянных температурах. Ключевая задача — дать сравнительную количественную оценку. На основании полученных значений удельной скорости окисления делается вывод о классе материала. Стоимость лаборатории, проводящей такие тесты, оправдана сложностью процессов.
Область применения чрезвычайно широка. Входной контроль металлопроката, сертификация новых марок сталей, сравнительный анализ при проектировании узлов. Для ответственных деталей, например, лопаток газовых турбин, проводятся оба вида испытаний. Ссылка на смежный документ ГОСТ 3248-81 поможет разобраться в механических свойствах при нагреве.
Назначение и область применения ГОСТ 6130-71
Документ определяет методику ускоренных испытаний для оценки стойкости металлов против газовой коррозии. Его используют для входного контроля металлопроката и полуфабрикатов. Также стандарт применяется при сертификации новых марок сталей и сплавов. Это критично для печного, котельного и турбинного оборудования.
Важно понимать: стандарт не определяет абсолютный срок службы детали. Он предоставляет данные для инженерного расчета. На практике это значит, что вы получаете скорость окисления, а не гарантию «работает 10 лет». Честно говоря, многие заказчики этого не осознают.
При проведении экспертиз и расследовании причин преждевременного выхода оборудования из строя протокол испытаний становится ключевым доказательством. Без него претензии к поставщику повисают в воздухе. Поэтому наличие аккредитованной лаборатории — не роскошь, а необходимость.
Ключевые технические требования и методика
Стандарт предъявляет четкие и жесткие требования ко всем этапам проведения испытаний. Их несоблюдение ведет к некорректным результатам и ошибкам в проектировании. Геометрия образцов строго регламентирована: пластины, цилиндры или образцы другой формы.
Важный нюанс, который не всегда очевиден при первом прочтении: механическая обработка поверхности должна исключить наклеп. Наклеп может катализировать процесс окисления и исказить результаты. Мы всегда проверяем эту стадию особенно тщательно. Ошибка здесь стоит дорого.
Методика основана на циклическом нагреве образцов в муфельных печах. Температура поддерживается с точностью ±5°C для температур до 1000°C и ±10°C для более высоких. После каждого цикла образцы охлаждаются и взвешиваются на аналитических весах с точностью до 0,0001 г.
Прирост массы за счет образования окисной пленки является главным измеряемым параметром. На практике часто сталкиваюсь с тем, что лаборатории пытаются сократить время испытаний. Это грубая ошибка. Только длительное испытание позволяет выявить момент нарушения защитной окисной пленки.
Обычно требуется не менее 5-7 циклов, то есть 250-500 часов. По результатам измерений строится кривая окисления. На основе анализа этой кривой вычисляется удельная скорость окисления. По значению материал относят к одному из пяти классов жаростойкости.
Бюджет на контроль: расходы, затраты, инвестиции в безопасность
Испытания по ГОСТ 6130-71 — дорогостоящий и длительный процесс. Поэтому на производстве они редко используются для сплошного контроля каждой партии. Основное применение — выборочный контроль и аттестация новых поставщиков. Расходы на оборудование для таких тестов значительны.
| Тип услуги | Срок исполнения | Цена (руб.) | Примечание |
|---|---|---|---|
| Ускоренный тест (1 цикл) | 3-5 дней | 15 000 – 25 000 | Предварительная оценка |
| Полный цикл (500 часов) | 25-30 дней | 80 000 – 120 000 | Соответствие ГОСТ 6130-71 |
| Спектральный анализ + Жаростойкость | 10-15 дней | 45 000 – 60 000 | Комплексная проверка |
| Экспертиза брака (с выездом) | 5-7 дней | от 150 000 | Включает отчет для суда |
| Сертификация партии | 30-45 дней | 200 000 – 350 000 | Для тендеров и госзаказа |
Инвестиции в контроль окупаются за счёт снижения риска аварий. На одном объекте мы зафиксировали экономию более 5 млн рублей благодаря своевременному выявлению некондиции сплава. Бюджет на входной контроль — это не расходы, а страховка от крупных убытков. Заказать анализ можно в специализированных центрах.
При выборе лаборатории обращайте внимание на наличие аттестата аккредитации. Некоторые компании предлагают скидку при комплексной закупке услуг. Кстати, стоимость может варьироваться в зависимости от температуры испытаний. Чем выше градус, тем дороже тест.
Неочевидный плюс самостоятельного контроля: вы не зависите от слов поставщика. Протокол испытаний является веским документальным доказательством несоответствия материала. Вот в чём загвоздка: экономия на тестах закрывает доступ к ответственным проектам.
Сравнительный анализ с другими стандартами
ГОСТ 6130-71 не является единственным документом, регламентирующим оценку высокотемпературных свойств. Его часто путают или рассматривают в связке со стандартами на жаропрочность. Это в корне неверно. Жаростойкость — это стойкость к коррозии, а жаропрочность — способность сопротивляться нагрузкам.
| Параметр | ГОСТ 6130-71 (Жаростойкость) | ГОСТ 3248-81 (Жаропрочность) |
|---|---|---|
| Назначение | Оценка сопротивления газовой коррозии | Механические свойства при нагреве |
| Измеряемый параметр | Прирост массы (окалина) | Деформация и разрушение под нагрузкой |
| Критерий оценки | Удельная скорость окисления, класс | Предел длительной прочности, ползучесть |
| Область применения | Ненагруженные детали печей, теплообменники | Нагруженные элементы турбин, котлов |
| Длительность теста | 250-500 часов | 100-1000 часов и более |
| Оборудование | Муфельные печи, аналитические весы | Машины для испытаний на растяжение |
Как видно из таблицы, эти стандарты решают разные, но взаимодополняющие задачи. Для ответственных деталей проводятся оба вида испытаний. Путаница в терминах приводит к ошибкам в закупках. Будьте внимательны.
Неочевидный плюс ГОСТ 6130-71: он позволяет сравнивать разные марки сталей в одинаковых условиях. Это критично при импортозамещении. Когда нужно подобрать аналог зарубежному сплаву, этот стандарт становится основным инструментом.
Приемка и контроль качества: на что смотреть
Раз за разом при приемке мы проверяем не только сертификат с указанием класса жаростойкости, но и протоколы испытаний от поставщика. Ключевые точки, на которые стоит обратить внимание. Соответствие реальной температуры испытания заявленной рабочей температуре.
Нередко поставщик указывает высокий класс жаростойкости, полученный при 800°C, в то время как деталь будет работать при 1100°C. Количество циклов и общая продолжительность испытаний тоже важны. Визуальное описание образцов после испытаний — фотографии или эскизы.
Отслоение окалины, ее рыхлость — признаки низкой жаростойкости, даже если цифры привеса массы укладываются в норму. Наиболее вероятные дефекты, не выявляемые простым осмотром, — это микролегирование не теми элементами. Выявить это можно только лабораторным испытанием.
Для технологических служб есть четкие правила. Если вы модифицируете технологический процесс, обязательно проведите выборочные испытания образцов. Это позволит избежать массового брака. При возникновении претензий к поставщику протокол является доказательством.
Вопросы инженеров
Можно ли сократить время испытаний? Нет, это нарушит методику. Результаты будут некорректными. Только полный цикл дает достоверную картину.
Какой класс жаростойкости нужен для печи 1000°C? Рекомендуется не ниже 4-5 класса. Точный расчет должен делать конструктор.
Где купить сплав с подтвержденной жаростойкостью? Только у поставщиков с полным пакетом документов. Требуйте протоколы испытаний.
Влияет ли сварка на жаростойкость? Да, класс может ухудшиться в зоне шва. Планируйте термообработку для снятия напряжений.
ГОСТ 6130-71, несмотря на свой возраст, остается актуальным инструментом для инженера-материаловеда. Его грамотное применение позволяет избежать катастрофических последствий. Если вы планируете закупку, требуйте полный пакет документов. Это окупится.
Какой вывод? Надежность агрегата начинается с правильного выбора материала. И если вы сомневаетесь в характеристиках сплава — проведите независимую экспертизу. Лучше потратить время сейчас, чем разбираться с разрушением позже. Цена ошибки слишком высока.
