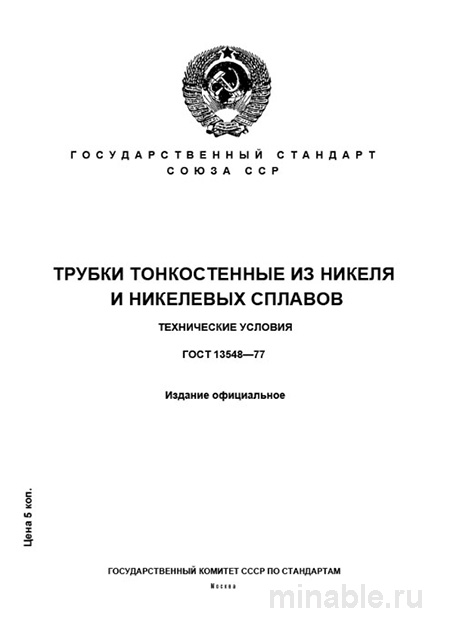

Обзор ГОСТ 13548-77: Важный инструмент для инженера
В машиностроении, особенно при разработке оборудования, функционирующего в экстремальных условиях, включая агрессивные среды или высокие температуры, ключевым фактором является надежность всех компонентов. Тонкостенные никелевые трубы и трубы из его сплавов играют важную роль в теплообменных системах, системах подачи жидкостей и других критически важных узлах. ГОСТ 13548-77 регламентирует производство и поставку таких труб, что является важным для инженеров, так как позволяет предотвратить проблемы при проверке и установке оборудования.
Цель стандарта
ГОСТ 13548-77 устанавливает требования к холоднодеформированным и горячедеформированным тонкостенным трубам из никеля и его сплавов. Эти трубы применяются в оборудовании, работающем под давлением, в коррозионно-активных средах и при температурах от -100°C до +100°C.
Такие трубы широко используются для:
-
Изготовления змеевиков и теплообменных аппаратов.
-
Создания систем, требующих высокой точности и компактности.
-
Производства компонентов авиационной и ракетной техники, где важны прочность и малый вес.
Важные аспекты для инженера
Стандарт детально описывает ключевые характеристики продукции. При изучении данного документа необходимо обратить внимание на следующие разделы:
Используемые материалы
ГОСТ 13548-77 определяет состав материалов, из которых должны изготавливаться трубы. Например, содержание углерода в никелевых трубах влияет на их пластичность и свариваемость. Для сплавов, таких как монель и хастеллой, необходимо строго контролировать содержание легирующих элементов для обеспечения коррозионной стойкости.
Геометрические параметры и допуски
Стандарт устанавливает допустимые размеры труб в диапазоне от 3 до 55 мм в диаметре и от 0,2 до 3 мм в толщине стенки, а также допустимые отклонения от этих параметров. В частности, трубы не должны иметь овальности или неравномерной толщины стенки.
При приемке продукции особое внимание уделяется проверке овальности труб, особенно бесшовных холоднодеформированных изделий. Превышение допустимых отклонений может привести к проблемам при монтаже или сварке, что, в свою очередь, может вызвать утечки или поломки.
Механические свойства
Стандарт также регламентирует прочностные характеристики труб, включая их способность выдерживать растяжение и изгиб. В зависимости от условий эксплуатации трубы могут быть классифицированы как мягкие (легко поддающиеся деформации), твердые (требующие отжига после деформации) или полутвердые.
Методы контроля качества
Контроль качества продукции включает несколько этапов:
-
Визуальный осмотр: Проверка на наличие дефектов, таких как задиры, вмятины и другие повреждения.
-
Измерение геометрических параметров: Определение соответствия диаметра и толщины стенки заданным значениям.
-
Испытания на герметичность: Проведение гидравлических или пневматических испытаний для проверки способности труб выдерживать давление.
-
Механические испытания: Оценка прочности труб на изгиб и сплющивание. В случае обнаружения трещин или других дефектов вся партия продукции подлежит браковке.
Сравнение с другими стандартами
ГОСТ 13548-77 является одним из стандартов, регулирующих производство никелевых труб. Его часто путают с другими стандартами, такими как ГОСТ 21729-76 и ГОСТ 994-81. Основные различия между ними представлены в таблице:
/ Параметр / ГОСТ 13548-77 / ГОСТ 21729-76 / ГОСТ 994-81 / /-------------------------/--------------------------------------------------/--------------------------------------------------/-------------------------------------------------/ / Основное назначение / Тонкостенные трубы для точного приборостроения и машиностроения / Трубы общего назначения, часто с большей толщиной стенки / Трубы из нержавеющих сталей / / Диапазон размеров (Д×S) / Ø 3–55 мм × 0,2–3 мм / Ø 6–89 мм × 0,8–7 мм / Ø 25–325 мм × 2,5–32 мм / / Ключевой акцент / Точность геометрии, качество поверхности / Механические свойства при нормальной и повышенной температуре / Универсальность, свариваемость, коррозионная стойкость / / Типичные марки материалов / Н1, НМЖМц 28-2,5-1,5, Н70МФ / Н1, НМЦА 15-20, НМЖМц 28-2,5-1,5 / 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т /
Как видно из таблицы, ГОСТ 13548-77 ориентирован на производство тонкостенных труб с высокой точностью геометрических параметров, в то время как другие стандарты охватывают более широкий спектр продукции.
Практические рекомендации для инженеров и снабженцев
На основании практического опыта можно дать следующие рекомендации:
-
Тщательно уточнять все технические требования: В заявке на закупку необходимо указывать не только номер стандарта, но и марку материала, его физико-механические свойства, а также необходимость проведения дополнительных испытаний.
-
Осуществлять контроль качества при приемке: Перед подписанием акта приемки необходимо убедиться в наличии всех необходимых сертификатов и паспортов, отсутствии повреждений на поверхности труб, а также соответствии геометрических параметров и механических свойств требованиям стандарта.
-
Обратить внимание на следующие аспекты:
-
Отсутствие овальности (трубы должны иметь правильную круглую форму).
-
Отсутствие дефектов поверхности (задиров, вмятин и других повреждений).
-
Соответствие труб требованиям по твердости (не должны быть излишне твердыми или мягкими).
-
Проверка на межкристаллитную коррозию (проводится с использованием специальных методов).
-
Заключение
ГОСТ 13548-77 представляет собой важный нормативный документ, регламентирующий производство высококачественных и надежных никелевых труб. Знание и соблюдение требований данного стандарта позволяет обеспечить соответствие продукции необходимым параметрам, что способствует повышению надежности и долговечности оборудования. При работе с такими трубами рекомендуется проводить тщательный контроль качества, учитывая все требования стандарта.
