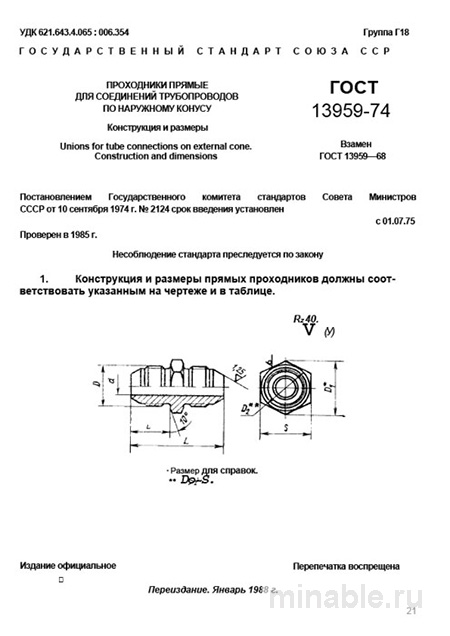

ГОСТ 13959-74: Прямые проходники - Комплексный разбор и описание

Обзор ГОСТ 13959-74: Прямые проходники для критических соединений

В отраслях машиностроения и производства трубопроводной арматуры обеспечение надежности соединений является критически важным аспектом, напрямую влияющим на безопасность эксплуатации систем. В данном контексте особое внимание уделяется прямым проходникам, регламентируемым стандартом ГОСТ 13959-74. Несмотря на то, что данный нормативный документ был принят в 1974 году, он продолжает оставаться актуальным и востребованным для обеспечения герметичности и прочности соединений, особенно в условиях эксплуатации при повышенных давлениях.

Назначение и область применения проходников по ГОСТ 13959-74

Прямые проходники, соответствующие требованиям ГОСТ 13959-74, предназначены для соединения элементов трубопроводных систем. Их конструкция обеспечивает герметичность соединения по принципу "конус в конус", что является ключевым фактором для систем, функционирующих в условиях высокого давления или подверженных вибрационным нагрузкам.

Проходники данного типа применяются в следующих системах и оборудовании:

• Гидравлические и пневматические системы станков и прессов;

• Топливные системы двигателей и энергетических установок;

• Системы смазки и охлаждения в тяжелом машиностроении;

• Трубопроводы, работающие под высоким давлением.

Важно отметить, что использование проходников по ГОСТ 13959-74 исключает необходимость применения дополнительных уплотнительных элементов. Герметичность соединения достигается за счет пластической деформации материала в процессе затяжки. Попытка замены данных проходников на резьбовые фитинги с резиновыми уплотнительными элементами, особенно в системах с вибрацией, может привести к снижению надежности и возникновению утечек, что в свою очередь может стать причиной отказа оборудования.

Основные технические требования и особенности конструкции

Стандарт ГОСТ 13959-74 регламентирует следующие параметры проходников:

Геометрические параметры

Проходники оснащены наружной и внутренней резьбой, а также шестигранным элементом под гаечный ключ. Основным конструктивным параметром является угол рабочего конуса, который строго регламентирован и составляет 1:10, что соответствует углу около 5°43'. Проходники выпускаются в размерном ряду от 3 до 50 мм с резьбой от М8х1 до М60х2.0.

Материалы изготовления

Для производства проходников используются следующие марки сталей:

• Углеродистые стали марок 35 и 45 (без покрытия или оцинкованные);

• Легированные стали марок 40Х, 30ХМА, 12Х18Н10Т, предназначенные для эксплуатации в агрессивных средах или при высоких механических нагрузках.

Поверхность проходников должна быть без следов коррозии, трещин и других дефектов. Особое внимание уделяется состоянию резьбы и конической поверхности, так как их повреждение может привести к нарушению герметичности соединения.

Методы контроля качества

Контроль качества проходников по ГОСТ 13959-74 включает следующие этапы:

1. Визуальный осмотр и измерение основных геометрических параметров, таких как шаг и диаметр резьбы, угол конуса, а также ширина шестигранного элемента под ключ.

2. Проверка шероховатости поверхности конической части и резьбы.

3. Испытание на герметичность, при котором партия проходников подвергается гидравлическому испытанию под давлением, превышающим рабочее в 1,2-1,5 раза. При отсутствии течи партия считается соответствующей требованиям стандарта.

Сравнительный анализ с альтернативными типами соединений

Для более глубокого понимания особенностей проходников по ГОСТ 13959-74 целесообразно провести их сравнительный анализ с другими типами соединений, такими как цанговые зажимные соединения и фитинги с резиновыми уплотнительными кольцами.

/ Характеристика / ГОСТ 13959-74 (конусное соединение) / ГОСТ 25214-82 (цанговое зажимное соединение) / Фитинги с резиновыми кольцами (общего назначения) / /--------------------------------------------------/------------------------------------------------------------------------/-------------------------------------------------------------------------/----------------------------------------------------------------------/ / Принцип уплотнения / Металл-по-металлу, пластическая деформация / Зажим цанги на трубе / Эластичное уплотнение / / Устойчивость к вибрационным нагрузкам / Высокая / Высокая, но возможно возникновение течи / Низкая, уплотнение теряет эластичность / / Возможность многократной сборки / Ограниченная (1-3 цикла) / Высокая / Средняя, зависит от состояния эластичного кольца / / Рекомендуемое рабочее давление / Высокое и сверхвысокое / Среднее / Низкое и среднее / / Требования к подготовке поверхности трубы / Высокие (чистота среза) / Очень высокие (геометрия и чистота среза) / Низкие /

Рекомендации по выбору и эксплуатации

На основании практического опыта и анализа нормативных требований можно сформулировать следующие рекомендации:

1. При выборе проходников необходимо учитывать условия эксплуатации. Для систем, работающих в условиях высокого давления, вибрации или других агрессивных факторов, использование проходников по ГОСТ 13959-74 является предпочтительным.

2. При приобретении проходников следует требовать от поставщика наличие паспорта или сертификата, подтверждающего соответствие продукции требованиям ГОСТ 13959-74, включая маркировку стали и результаты проведенных испытаний.

3. Перед установкой необходимо проводить тщательную проверку проходников на наличие дефектов, особенно в отношении состояния конической поверхности и резьбы. При выявлении даже незначительных дефектов партия проходников должна быть отбракована.

4. При монтаже проходников необходимо соблюдать рекомендации по моменту затяжки, так как как недостаточная или избыточная затяжка может привести к нарушению герметичности соединения или повреждению элементов конструкции. В сложных условиях эксплуатации рекомендуется использовать специальные уплотнительные пасты.

5. Перед сборкой соединения необходимо убедиться в чистоте и отсутствии дефектов на резьбовых и конических поверхностях проходников и соединяемых элементов.
