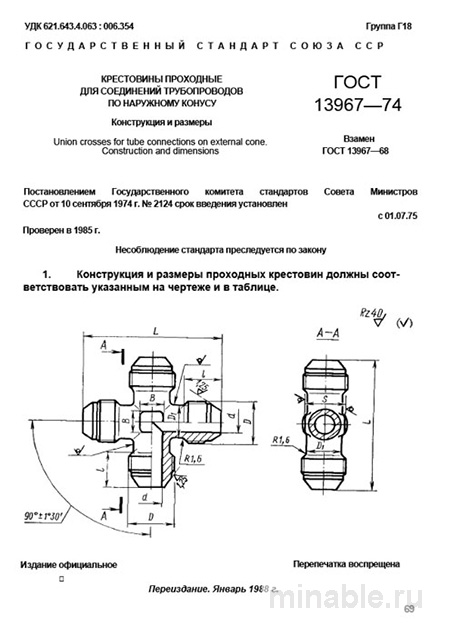

ГОСТ 13967-74: Крестовины проходные - Разбор стандарта, конструкция и размеры

Обзор ГОСТ 13967-74: Проходные крестовины для ответственных соединений

В машиностроении, особенно в системах, функционирующих при повышенных давлениях, критически важно обеспечить надежность всех соединений. Одним из ключевых компонентов таких систем являются проходные крестовины, соответствующие требованиям ГОСТ 13967-74. Несмотря на то что данный стандарт был разработан более полувека назад, он продолжает активно применяться благодаря своей детализированной регламентации и доказанной надежности.

Определение и области применения крестовин

Крестовина представляет собой специализированное устройство, предназначенное для соединения труб под углом 90 градусов по четырем направлениям. Данный элемент широко используется в гидравлических системах различных машин, где предъявляются повышенные требования к герметичности и прочности соединений. Примерами таких машин являются тракторы, экскаваторы и другая крупногабаритная техника.

Основные технические требования к крестовинам

1. Материалы изготовления: Крестовины, как правило, изготавливаются из конструкционной стали. Для систем, подверженных значительным нагрузкам, рекомендуется использовать легированную сталь марки 40Х, обладающую повышенными механическими характеристиками.

2. Геометрические параметры: Все размеры крестовин, включая диаметр резьбовых соединений и углы, строго регламентированы стандартом. Это обеспечивает взаимозаменяемость и совместимость компонентов.

3. Герметичность соединений: Герметичность обеспечивается за счет плотного прилегания конических поверхностей трубы и крестовины. Это позволяет эффективно предотвращать утечки рабочей жидкости даже в условиях высоких давлений и вибрационных нагрузок.

Методы контроля качества крестовин

1. Визуальная проверка: Осуществляется осмотр изделия на предмет наличия маркировки (например, обозначения размеров и марки стали), а также на отсутствие видимых дефектов, таких как трещины, заусенцы или коррозионные повреждения.

2. Измерительные методы: Для подтверждения соответствия геометрических параметров проводится измерение размеров с использованием специализированных инструментов, таких как штангенциркуль и микрометр.

3. Контроль твердости материала: Твердость стали проверяется с применением твердомеров, что позволяет оценить способность материала противостоять механическим нагрузкам.

4. Проверка геометрии конуса: Особое внимание уделяется точности конуса крестовины, которая проверяется с использованием специальных шаблонов. Это гарантирует идеальное прилегание конической поверхности к трубе.

5. Испытание на герметичность: В некоторых случаях проводится испытание крестовин под давлением для оценки их способности удерживать рабочую жидкость без утечек.

Сравнительный анализ с другими стандартами

В области трубопроводной арматуры существует множество стандартов, регламентирующих характеристики различных соединительных элементов. Среди них можно выделить тройники, быстроразъемные соединения и крестовины. Каждый из этих элементов имеет свои особенности и область применения.

• Крестовина: Предназначена для создания постоянных соединений в системах с высоким давлением. Обеспечивает надежность и герметичность в условиях интенсивных нагрузок.

• Тройник: Используется для соединения труб в трех направлениях. Часто применяется в стационарных системах, где требуется разветвление потока рабочей жидкости.

• Быстроразъемные соединения: Обеспечивают возможность оперативного монтажа и демонтажа трубопроводных систем. Широко применяются в лабораторных условиях и на производствах, где требуется частое изменение конфигурации соединений.

Рекомендации по выбору и проверке крестовин

1. Выбор материала: При заказе крестовин необходимо указывать марку стали (например, 40Х) и требуемую твердость материала.

2. Контроль геометрии конуса: Проверка геометрии конуса является критически важным этапом. Для этого рекомендуется использовать специализированные шаблоны, обеспечивающие высокую точность измерений.

3. Проверка твердости: Контроль твердости материала крестовины необходим для оценки ее способности противостоять механическим нагрузкам и предотвращать разрушение.

4. Визуальный осмотр: При приемке крестовин необходимо тщательно осматривать их на предмет наличия дефектов, таких как повреждения поверхности, трещины или заусенцы.

Заключение

ГОСТ 13967-74 представляет собой важный нормативный документ, обеспечивающий создание надежных и долговечных гидравлических систем. Его ключевое преимущество заключается в детализированной регламентации, что позволяет гарантировать высокое качество и предсказуемость характеристик крестовин. Соблюдение требований данного стандарта, а также проведение тщательной проверки изделий, обеспечивают их надежность и безопасность в эксплуатации.
