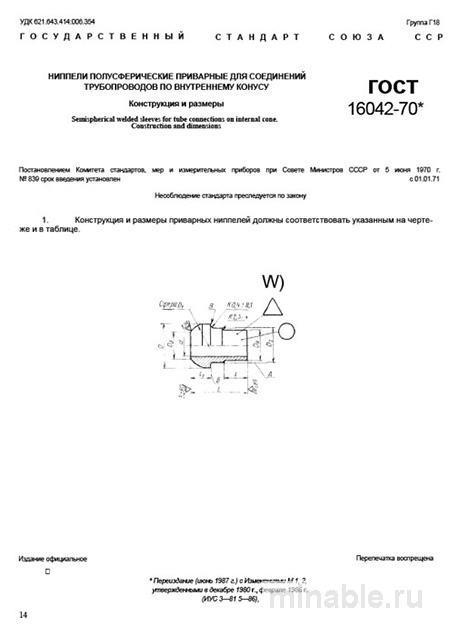

ГОСТ 16042-70: Ниппели полусферические - Комплексный разбор

Обзор стандарта ГОСТ 16042-70: Применение и методы контроля

В области машиностроения, особенно в энергетическом и химическом секторах, критически важно обеспечить герметичность трубопроводных систем. Для этого применяются специализированные соединительные элементы, такие как приварные ниппели с полусферической формой, соответствующие требованиям ГОСТ 16042-70.

Назначение и функциональные особенности

Данные ниппели предназначены для герметичного соединения труб, функционирующих под высоким давлением и испытывающих значительные механические нагрузки. Принцип их работы заключается в обеспечении плотного прилегания полусферической части ниппеля к конической поверхности сопрягаемой трубы, что гарантирует герметичность соединения. Следует отметить, что данные ниппели подлежат приварке к трубе и не подлежат демонтажу без нарушения целостности конструкции.

Основные нормативные требования

Стандарт ГОСТ 16042-70 регламентирует параметры размеров и материалы, используемые для изготовления ниппелей.

Материалы изготовления

Для производства ниппелей применяется сталь различных марок, в зависимости от условий эксплуатации:

• Для стандартных условий эксплуатации используются марки стали 20 и 09Г2С.

• Для работы в агрессивных средах или при повышенных температурах применяются коррозионностойкие стали, такие как 12Х18Н10Т и 10Х17Н13М2Т.

Каждая партия ниппелей должна сопровождаться сертификатом соответствия, подтверждающим соответствие материала требованиям стандарта.

Габаритные параметры

Стандарт предусматривает три типоразмера ниппелей, отличающихся диаметром и толщиной стенки. Точное соблюдение геометрических параметров является обязательным условием. Контролируются такие параметры, как диаметр трубы, длина ниппеля и радиус полусферической части. Несоответствие указанных параметров может привести к нарушению герметичности соединения.

Методы контроля качества

При поступлении ниппелей на склад осуществляется их входной контроль, включающий следующие этапы:

1. Визуальная проверка маркировки и геометрических размеров.

2. Дефектоскопия поверхности на предмет наличия трещин, царапин и других дефектов.

3. Сверка данных сертификата с требованиями стандарта. При необходимости проводится химический анализ образцов стали на соответствие прочностным характеристикам.

4. Применение специализированного оборудования для проверки внутренней структуры ниппелей на отсутствие дефектов.

Возможные дефекты и их последствия

В процессе эксплуатации могут возникнуть следующие проблемы:

• Несоответствие геометрических параметров ниппеля (несовпадение цилиндрической и полусферической частей), что может привести к образованию неплотного соединения.

• Неправильная шероховатость поверхности ниппеля (чрезмерно грубая или гладкая), что влияет на его способность обеспечивать герметичность и прочность соединения.

Сравнительный анализ с альтернативными стандартами

Существуют стандарты, регламентирующие использование ниппелей с конической формой. Однако полусферические ниппели обладают рядом преимуществ:

• Повышенная устойчивость к вибрационным нагрузкам и тепловым расширениям.

• Более сложная технология изготовления, что обуславливает их более высокую стоимость.

Рекомендации для специалистов

При работе с ниппелями, соответствующими ГОСТ 16042-70, рекомендуется учитывать следующие аспекты:

1. В документации на заказ необходимо указывать не только стандарт, но и марку стали, из которой изготовлены ниппели.

2. При приемке продукции следует в первую очередь проверять наличие сертификата соответствия, а затем проводить проверку геометрических параметров и формы ниппеля.

3. В процессе сварки необходимо контролировать температуру нагрева, чтобы избежать перегрева ниппеля.

4. Для предотвращения повреждений и коррозии ниппели следует хранить в отдельных упаковках.

5. В случае использования ниппелей в критически важных системах рекомендуется проводить дополнительную проверку на наличие дефектов с применением специализированного оборудования.

Заключение

Стандарт ГОСТ 16042-70 является важным нормативным документом, обеспечивающим надежность и безопасность трубопроводных систем. Соблюдение требований данного стандарта позволяет минимизировать риск аварийных ситуаций и обеспечить долговечность эксплуатации трубопроводных конструкций.
