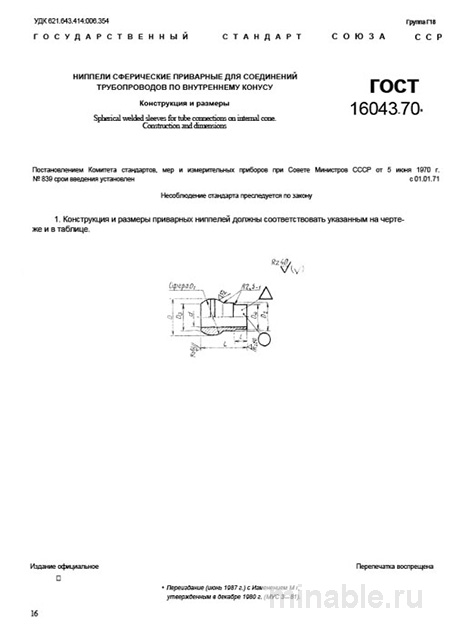

ГОСТ 16043-70: Сферические приварные ниппели – Комплексный разбор

Обзор ГОСТ 16043-70: соединители для труб с высокой герметичностью

При проектировании и монтаже трубопроводных систем, предназначенных для транспортировки жидкостей и газов под значительным давлением, ключевым фактором является обеспечение надежности и герметичности соединений. Одним из основных элементов, обеспечивающих выполнение этих требований, являются соединители труб, известные как ниппели. Их характеристики и требования к производству регламентируются стандартом ГОСТ 16043-70, который направлен на обеспечение высокой прочности и герметичности соединений в условиях высоких давлений и широкого диапазона температур.

Назначение ниппелей

Ниппели применяются для герметичного соединения труб, запорной арматуры и других компонентов трубопроводных систем. Конструкция ниппелей основана на принципе «конус-сфера», что позволяет компенсировать возможные перекосы и вибрационные нагрузки. Это особенно важно для трубопроводных систем, функционирующих в условиях высоких давлений.

Основные параметры ниппелей

1. Материалы изготовления: Ниппели изготавливаются из высокопрочных сталей, таких как марки 20, 09Г2С и 12Х18Н10Т, что обеспечивает их устойчивость к коррозии и способность выдерживать значительные механические нагрузки.

2. Размеры и типы резьбы: В соответствии со стандартом ГОСТ 16043-70 выпускаются ниппели различных диаметров и с различными шагами резьбы, включая М12х1,5, М16х1,5 и М22х1,5.

3. Геометрические характеристики: Конструкция ниппеля включает в себя приварной патрубок, предназначенный для соединения с трубой, и сферический уплотнительный элемент. Важным требованием является высокая точность изготовления сферы, которая должна идеально соответствовать конусной поверхности сопрягаемой детали.

Методы контроля качества ниппелей

Контроль качества ниппелей включает следующие этапы:

1. Визуальный осмотр: проверка поверхности ниппеля на наличие дефектов, таких как трещины, коррозия или механические повреждения.

2. Контроль резьбы: использование специальных калибров для проверки правильности и чистоты резьбы.

3. Контроль сферической поверхности: применение специализированных инструментов для оценки точности сферической формы уплотнительного элемента.

4. Испытание на герметичность: проведение испытаний под давлением для проверки способности ниппеля обеспечивать герметичность соединения.

Сравнительный анализ с другими стандартами

Существуют другие нормативные документы, регулирующие требования к соединениям трубопроводных систем, например, ГОСТ 22820-83. Основное отличие заключается в типе уплотнения: в стандарте ГОСТ 16043-70 применяется принцип «конус-сфера», обеспечивающий компенсацию перекосов и вибраций, тогда как стандарт ГОСТ 22820-83 регламентирует соединения с конической резьбой и плоским уплотнением, требующим более точной подгонки компонентов.

Рекомендации по применению ниппелей

1. Для специалистов в области проектирования и конструирования:

   • Выбор материала ниппеля должен основываться на анализе условий эксплуатации трубопроводной системы.

   • В проектной документации необходимо указывать не только стандарт ГОСТ 16043-70, но и конкретные параметры ниппелей, включая диаметр, шаг резьбы и тип стали.

2. Для специалистов по закупкам:

   • Требование предоставления сертификатов соответствия и протоколов испытаний качества от производителя.

   • Визуальная проверка поступившей партии ниппелей на наличие дефектов.

   • Обеспечение наличия необходимого оборудования для контроля геометрических параметров ниппелей.

Заключение

Стандарт ГОСТ 16043-70 является важным нормативным документом, регламентирующим требования к производству ниппелей для трубопроводных систем высокого давления. Соблюдение положений данного стандарта обеспечивает надежность и долговечность соединений, что является критически важным для безопасной и эффективной эксплуатации трубопроводных систем.
