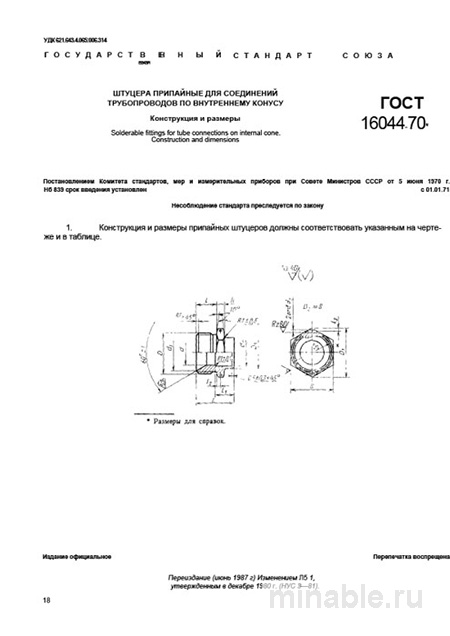

ГОСТ 16044-70: Штуцера припайные - Полный разбор стандарта

Обзор ГОСТ 16044-70: Припаянные штуцера для соединения труб

В машиностроении и приборостроении надежность гидравлических и пневматических систем критически зависит от качества изготовления мелких деталей. Одним из ключевых стандартов, регулирующих производство таких элементов, является ГОСТ 16044-70, который устанавливает требования к припаянным штуцерам, предназначенным для соединения труб с помощью внутреннего конуса. Эти элементы обеспечивают герметичность и долговечность соединений, функционирующих в условиях высокого давления.

Назначение штуцеров

Штуцера, соответствующие ГОСТ 16044-70, используются для формирования прочных и герметичных соединений трубопроводов, транспортирующих жидкости и газы под высоким давлением, такие как масло, топливо или сжатый воздух. Особенностью таких соединений является использование внутреннего конуса: резьба вкручивается в трубу, а трубка припаивается к штуцеру. Это обеспечивает надежную фиксацию и устойчивость к вибрационным нагрузкам.

Данные штуцера широко применяются в станкостроении (гидравлические узлы, насосы), двигателестроении (топливные системы) и других областях, где требуется высокая надежность соединений.

Основные технические требования и конструкция

ГОСТ 16044-70 строго регламентирует параметры штуцеров, включая их размеры и материалы изготовления.

• Материалы: Штуцера изготавливаются из латуни, что обусловлено ее высокой паяемостью, устойчивостью к коррозии и способностью сохранять форму при эксплуатации.

• Конструктивные элементы:

  • Резьба: Элемент, предназначенный для вкручивания в трубу.

  • Хвостовик: Часть штуцера, на которую надевается трубка и к которой осуществляется пайка.

  • Конус: Рабочая часть штуцера с углом 120°, обеспечивающая плотное прилегание к другой трубе или ниппелю.

• Рабочее давление: Штуцера рассчитаны на давление до 630 кгс/см², что позволяет использовать их в системах, функционирующих под значительным давлением.

Важно отметить, что поверхность конуса должна быть идеально ровной, так как наличие дефектов может привести к снижению герметичности соединения.

Методы контроля качества

При поступлении партии штуцеров на производство проводится их тщательная проверка по следующим параметрам:

1. Визуальный осмотр: Проверяется наличие загрязнений, следов коррозии или заусенцев на поверхности штуцера, с особым вниманием к резьбе и конусу.

2. Контроль формы: Используются специализированные инструменты для проверки соответствия резьбы и конуса установленным стандартам, включая проверку угла конуса с помощью углового калибра.

3. Контроль материалов: Изучаются сертификаты соответствия материалов требованиям стандарта, а при необходимости проводятся дополнительные лабораторные исследования.

Сравнительный анализ с другими типами соединений

В таблице приведены основные характеристики различных типов соединений труб:

/ Параметр / ГОСТ 16044-70 / ГОСТ 24090-80 / ГОСТ 21856-78 / /----------/----------------/----------------/----------------/ / Тип соединения / Условно-разъемное (после пайки) / Разъемное / Разъемное / / Способ уплотнения / Металл к металлу (конус к конусу) / Резиновая или медная прокладка / Металл к металлу (конус к конусу) / / Виброустойчивость / Высокая / Низкая / Высокая / / Простота монтажа/демонтажа / Низкая / Высокая / Высокая / / Возможность ремонта / Низкая / Высокая / Высокая / / Область применения / Системы, требующие высокой надежности и минимального обслуживания / Системы, требующие частой разборки / Системы, требующие высокой надежности /

Следует отметить, что, несмотря на простоту и дешевизну разъемных соединений, они могут быть менее надежными в условиях высокого давления и вибрации. В таких случаях предпочтительнее использовать штуцера по ГОСТ 16044-70.

Рекомендации по эксплуатации

При работе с припаянными штуцерами необходимо соблюдать следующие рекомендации:

• При получении: Проверить наличие сертификатов соответствия материалов, осмотреть штуцера на предмет повреждений конуса и резьбы.

• Возможные проблемы:

  • Негерметичность: Повреждение конуса или отклонение угла конуса от требуемого значения. В этом случае штуцер подлежит замене.

  • Трещины после пайки: Возникают вследствие перегрева. Необходимо строго соблюдать температурный режим при пайке.

  • Облом штуцера: Недопустимо затягивать штуцер вручную или использовать молоток. Рекомендуется применять динамометрический ключ для обеспечения правильного усилия затяжки.

• Порядок монтажа:

  1. Очистить хвостовик и трубку от загрязнений.

  2. Надеть трубку на хвостовик, оставив небольшой зазор для обеспечения равномерного прогрева.

  3. Выполнить пайку трубки к хвостовику, равномерно прогревая соединение.

  4. Дать соединению остыть естественным образом.

  5. Вкрутить штуцер в трубу, соблюдая требования по величине крутящего момента.

Заключение

Штуцера, соответствующие ГОСТ 16044-70, представляют собой надежное решение для создания герметичных и прочных соединений в условиях высокого давления и вибрационных нагрузок. При условии соблюдения требований по изготовлению и монтажу, данные элементы обеспечивают долговечность и надежность работы гидравлических и пневматических систем.
