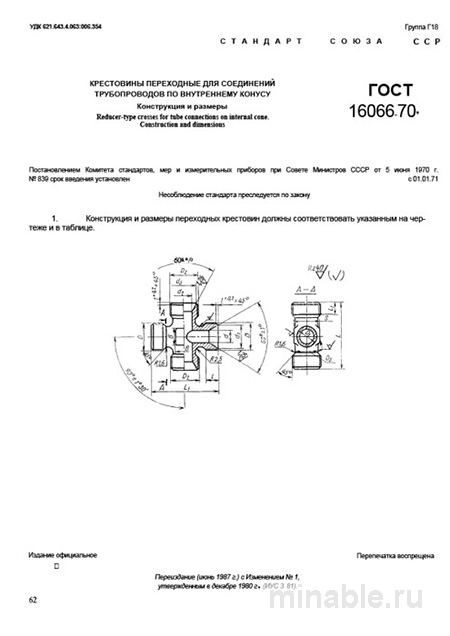

Обзор ГОСТ 16066-70: ключевые аспекты применения переходных крестовин в трубопроводных системах
В машиностроении, особенно в отраслях энергетики, химической промышленности и тяжелого машиностроения, требуется обеспечение высокой надежности трубопроводных систем. Для этого используются специализированные компоненты, такие как переходные крестовины, регламентируемые стандартом ГОСТ 16066-70. Несмотря на техническую сложность стандарта, он играет ключевую роль в проектировании прочных и герметичных трубопроводных систем, функционирующих при повышенных давлениях.
Назначение и области применения крестовин по ГОСТ 16066-70
Переходные крестовины, изготовленные из стали, предназначены для бессварного соединения труб в системах, работающих под высоким давлением (до 160 МПа и более) и в экстремальных температурных условиях (от -50°C до +450°C). Эти компоненты находят применение в критически важных инженерных объектах:
-
Энергетические установки, включая котлы и турбины тепловых и атомных электростанций.
-
Химические реакторы и технологические установки.
-
Судовые системы.
-
Испытательные стенды для гидравлических и пневматических систем высокого давления.
Конструктивные особенности и материалы
Крестовины изготавливаются из высокопрочных сталей, выбор которых зависит от условий эксплуатации: рабочее давление, температура и характер транспортируемой среды. Конструктивные особенности включают три типа конфигурации, соответствующие различным сочетаниям диаметров труб:
-
Все трубы имеют одинаковый диаметр.
-
Две трубы имеют одинаковый диаметр, две другие — меньший.
-
Все трубы имеют различные диаметры.
Ключевым требованием является конусообразная форма труб с одинаковым углом конусности, что обеспечивает взаимозаменяемость компонентов и упрощает процесс монтажа. Габаритные размеры крестовин регламентированы стандартом.
Методы контроля качества
Контроль качества крестовин включает комплексный подход, включающий:
-
Визуальную проверку наличия маркировки с указанием производителя, номера плавки, рабочего давления и марки стали. Отсутствие маркировки является основанием для отказа в приемке.
-
Измерение геометрических параметров труб с использованием специализированных калибров для обеспечения соответствия заданным размерам.
-
Визуальный осмотр поверхности крестовин на наличие дефектов, таких как трещины, раковины и другие повреждения.
-
Неразрушающий контроль, включающий методы оптической дефектоскопии, ультразвуковой диагностики и другие технологии для выявления скрытых дефектов.
-
Испытание на прочность и герметичность путем гидравлического давления, превышающего рабочее, для подтверждения соответствия требованиям безопасности.
Сравнительный анализ с альтернативными стандартами
Существуют и другие стандарты, регламентирующие производство крестовин, включая сварные и бесшовные варианты. Каждый тип имеет свои преимущества и ограничения. Крестовины по ГОСТ 16066-70 отличаются возможностью демонтажа и повторной установки, что повышает эксплуатационную гибкость. Однако такие компоненты имеют более высокую стоимость и требуют строгого соблюдения требований к качеству обработки.
Рекомендации для специалистов
При заказе крестовин по ГОСТ 16066-70 необходимо предоставить полную информацию о требуемых параметрах: размеры, тип конструкции, марка стали. Важно также требовать от поставщика документацию, подтверждающую соответствие продукции требованиям стандарта и результаты проведенных испытаний.
При приемке крестовин следует проводить визуальную проверку маркировки и состояния поверхности, а также убедиться в соответствии трубных элементов требованиям конусности и взаимной совместимости.
Заключение
Переходные крестовины, соответствующие ГОСТ 16066-70, являются важными элементами трубопроводных систем, эксплуатируемых в сложных условиях. Их надежность и герметичность обеспечивают безопасность и долговечность функционирования инженерных систем. Правильный выбор и контроль качества этих компонентов являются ключевыми факторами успешного проектирования и эксплуатации трубопроводных сетей.
