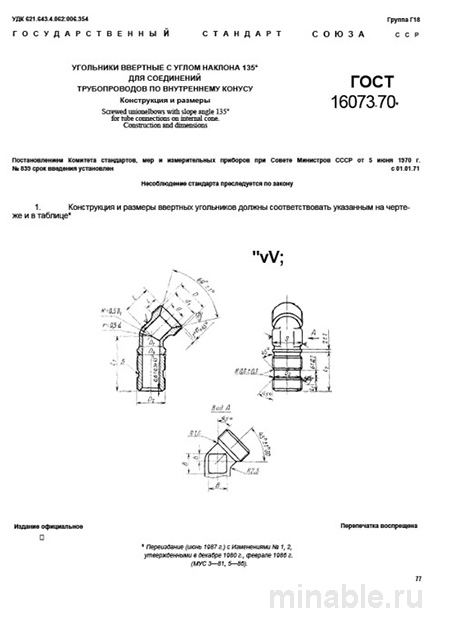

Обзор ГОСТ 16073-70: Угольники ввертные для систем под высоким давлением
В области машиностроения, особенно при проектировании гидравлических и пневматических систем, крайне важно обеспечить надежность всех соединений. Использование неподходящих фитингов может привести к утечкам, снижению давления и выходу из строя дорогостоящего оборудования. ГОСТ 16073-70 регламентирует требования к производству специальных угольников, предназначенных для систем с высоким давлением. Эти элементы предназначены для изменения направления потока жидкости или газа в трубопроводах, работающих под значительным давлением. Несмотря на то что стандарт был принят в 1970 году, он продолжает оставаться актуальным и значимым для специалистов в данной области.
Назначение угольников
Угольники, соответствующие ГОСТ 16073-70, применяются в различных машинах и трубопроводах, работающих под высоким давлением. Их основная функция заключается в обеспечении надежного соединения труб в местах, где необходимо изменить направление потока жидкости или газа на 90 градусов.
Области применения:
-
Промышленные машины, такие как станки, прессы и экскаваторы.
-
Системы, работающие с воздухом под высоким давлением.
-
Топливные и смазочные системы, используемые в автомобильной, энергетической и других отраслях промышленности.
Отличительной особенностью угольников данного типа является их способность обеспечивать герметичное соединение без использования дополнительных уплотнительных элементов. При затяжке резьбового соединения конец трубы деформируется, плотно прилегая к специальному конусу, что создает надежное уплотнение даже при значительных вибрациях и высоком давлении.
Основные характеристики угольников
Стандарт ГОСТ 16073-70 детально регламентирует требования к конструкции, материалам и размерам угольников.
Материалы изготовления
Для производства угольников применяются высококачественные стали:
-
Углеродистые стали, например, сталь марки 35.
-
Нержавеющие стали, такие как сталь марки 20Х13. Использование нержавеющей стали рекомендуется для эксплуатации в агрессивных средах или в системах, где требуется высокая коррозионная стойкость (например, в пищевой или химической промышленности).
В некоторых случаях для повышения эксплуатационных характеристик угольники подвергаются дополнительной обработке, включая закалку или антикоррозийное покрытие.
Конструкция и размеры
Угольники выпускаются в двух исполнениях:
-
С внутренней цилиндрической резьбой.
-
С внутренней конической резьбой с углом 135°.
Основные размеры, подлежащие контролю:
-
Номинальный диаметр трубы.
-
Шаг и длина резьбы.
-
Размер под ключ.
-
Угол конусности, который должен составлять 135°.
Точность изготовления конуса является критически важным параметром, так как даже незначительные отклонения могут привести к нарушению герметичности соединения.
Контроль качества угольников
Контроль качества угольников включает в себя несколько этапов:
Визуальный осмотр
На данном этапе проверяется наличие дефектов поверхности, таких как трещины, царапины или следы коррозии. Особое внимание уделяется состоянию конуса и резьбовой части.
Проверка резьбы
Для оценки качества резьбы используется специализированный инструмент, позволяющий выявить наличие заусенцев, неровностей или других дефектов.
Контроль размеров под ключ
Для проверки соответствия размеров под гаечный ключ применяются измерительные инструменты, такие как штангенциркуль или микрометр.
Испытание на герметичность
Окончательная проверка качества угольников осуществляется на специализированном стенде. Угольники подвергаются воздействию давления, превышающего номинальное в 1,5-2 раза. Отсутствие утечек свидетельствует о соответствии изделия требованиям стандарта.
Отличия от других стандартов
Угольники, соответствующие ГОСТ 16073-70, часто путают с уголками, регламентируемыми ГОСТ 8946-75. Однако эти стандарты имеют существенные различия:
/ Параметр / ГОСТ 16073-70 / ГОСТ 8946-75 / /----------/---------------/---------------/ / Назначение / Для ввертывания в корпус машины с обеспечением герметичного соединения по принципу «металл-металл» / Для соединения двух труб между собой, часто с использованием уплотнительных прокладок / / Тип соединения / Внутренний конус с углом 135°, обеспечивающий герметичность без дополнительных уплотнений / Резьбовое соединение, требующее использования прокладок / / Область применения / Системы с высоким давлением / Системы с низким и средним давлением, такие как водоснабжение и воздушные системы низкого давления / / Требования к качеству / Высокие требования, особенно к точности изготовления конуса / Стандартные требования к резьбе и механическим свойствам материала /
Замена угольников, соответствующих одному стандарту, на изделия, регламентируемые другим стандартом, не допускается, так как это может привести к нарушению герметичности и выходу из строя системы.
Рекомендации для специалистов
Для инженеров и конструкторов:
-
При проектировании систем необходимо указывать конкретный стандарт (ГОСТ 16073-70), материал изготовления и, при необходимости, требуемую прочность угольников.
-
Учитывать размеры под гаечный ключ, которые могут превышать стандартные значения, и обеспечивать достаточное пространство для монтажа.
Для специалистов по закупкам и контролю качества:
-
Требовать предоставления сертификатов качества, подтверждающих соответствие угольников требованиям ГОСТ 16073-70.
-
Проводить визуальный осмотр и проверку резьбы с использованием специализированных инструментов.
-
Обращать внимание на чистоту поверхности конуса, так как даже незначительные дефекты могут привести к нарушению герметичности.
Заключение
ГОСТ 16073-70 представляет собой важный нормативный документ, регламентирующий производство угольников для систем с высоким давлением. Соблюдение требований данного стандарта и проведение тщательного контроля качества являются ключевыми факторами обеспечения надежности и долговечности гидравлических и пневматических систем.
