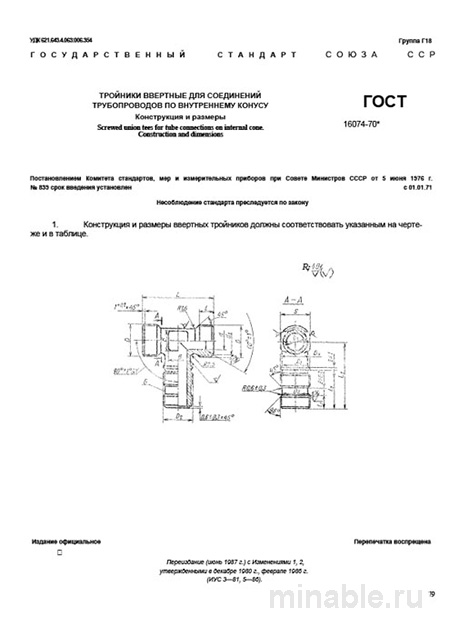

Обзор ГОСТ 16074-70: Тройники ввертные для соединения трубопроводов по внутреннему конусу
ГОСТ 16074-70 регулирует производство ввертных тройников, предназначенных для разделения потоков жидкостей и газов в трубопроводах высокого давления. Соединение осуществляется по принципу внутреннего конуса (тип «конус в конусе»). Данный стандарт, несмотря на его возраст, сохраняет свою актуальность благодаря строгим техническим требованиям, обеспечивающим надежность и долговечность трубопроводных систем. В данном обзоре будет рассмотрена специфика применения данного стандарта в производственных процессах.
Область применения
Ввертные тройники ГОСТ 16074-70 применяются в системах, где предъявляются высокие требования к компактности, устойчивости к вибрационным и ударным нагрузкам, а также к работе в условиях высокого давления. Они находят применение в гидравлических и пневматических системах промышленного оборудования, включая станки (прессы, обрабатывающие центры), а также в дорожно-строительной и специальной технике. Ввертные тройники не предназначены для использования в резьбовых соединениях, не соответствующих требованиям ГОСТ 10549-80.
Технические характеристики
Стандарт ГОСТ 16074-70 устанавливает строгие требования к форме, материалам, механическим свойствам и геометрии тройников.
Материалы и защитные покрытия
Для изготовления ввертных тройников используются следующие марки стали:
-
Сталь 35 и Сталь 45 — наиболее распространенные материалы, обеспечивающие высокую прочность и устойчивость к механическим нагрузкам.
-
Сталь 20Х13 — применяется в условиях агрессивной среды или при необходимости защиты от коррозии.
Для защиты от коррозии тройники подвергаются цинкованию или кадмированию с последующим хроматированием. При этом важно, чтобы покрытие не наносилось на конические уплотнительные поверхности, чтобы избежать потери герметичности. Некачественное покрытие может быть выявлено только при проверке герметичности под давлением.
Геометрические параметры
Согласно стандарту, тройники выпускаются в трех исполнениях (Исп. 1, Исп. 2, Исп. 3), различающихся направлением резьбового отвода. Основные геометрические параметры, такие как диаметр (D), диаметр резьбы (d), длина (L), длина резьбовой части (L1) и размер под ключ (S), строго нормированы. Особое внимание уделяется следующим параметрам:
-
Угол конуса уплотнительной поверхности должен составлять 24° ± 30'.
-
Не допускается биение конической поверхности относительно продольной оси резьбы.
-
Резьба может быть цилиндрической трубной (G) или метрической (M) с допустимыми отклонениями по классу точности 2 или 3.
-
Размер шестигранника под ключ (S) должен обеспечивать необходимую затяжку без риска повреждения граней.
Практика показывает, что при монтаже тройников часто возникают проблемы с затяжкой, связанные с несоответствием угла конуса стандарту или наличием задиров на уплотнительной поверхности. Выявление таких дефектов возможно только с использованием специального контрольного инструмента.
Контроль качества
Контроль качества ввертных тройников включает несколько этапов:
-
Визуальный осмотр всех изделий на наличие дефектов, таких как заусенцы, трещины, раковины, а также проверку состояния резьбы и конической поверхности.
-
Контроль геометрических параметров:
-
Резьба проверяется резьбовыми калибрами (проходным и непроходным).
-
Коническая поверхность проверяется с помощью контрольного калибра (конусной пробки), который должен входить в конус без люфта и обеспечивать плотное прилегание по всей поверхности.
-
Размер шестигранника под ключ контролируется штангенциркулем или специальными шаблонами.
-
-
Проверка герметичности проводится на специализированных стендах под давлением, превышающим рабочее в 1,5 раза.
Наиболее распространенным дефектом является несоответствие угла конуса требованиям стандарта, что часто происходит из-за недобросовестной финальной обработки со стороны поставщиков.
Сравнительный анализ с другими стандартами
Для лучшего понимания особенностей ГОСТ 16074-70 проведем его сравнение с другими стандартами на тройники:
/ Параметр / ГОСТ 16074-70 / ГОСТ 8969-75 / ГОСТ 22822-83 / /-----------------------------/--------------------------------------/-------------------------------/-----------------------------------/ / Основное назначение / Системы высокого давления, ударные и вибрационные нагрузки, компактный монтаж / Ненапряженные системы низкого и среднего давления (воздух, вода) / Стационарные неразъемные трубопроводы высокого давления / / Тип уплотнения / Конусное (металл-металл) / Резьбовое (с герметиком или ФУМ-лентой) / Сварной шов / / Максимальное рабочее давление / До 63 МПа (630 кгс/см²) / До 1,6 МПа (16 кгс/см²) / Определяется прочностью сварного шва / / Повторная сборка/разборка / Ограниченная (после замены уплотнительных колец) / Многократная / Невозможна / / Требования к квалификации монтажа / Высокие (контроль момента затяжки) / Низкие / Очень высокие (профессиональные сварщики) /
Данный сравнительный анализ показывает, что выбор стандарта зависит от конкретных условий эксплуатации. ГОСТ 16074-70 предназначен для систем, требующих высокой надежности и устойчивости к экстремальным условиям.
Практические рекомендации
При выборе и использовании ввертных тройников рекомендуется учитывать следующие аспекты:
-
В техническом задании необходимо указывать не только ГОСТ, но и конкретные параметры материала (например, «Сталь 45»), тип покрытия и его толщину.
-
Для проверки качества тройников необходимо использовать специализированный набор инструментов, включая резьбовые калибры и конусные пробки.
-
При монтаже тройников следует применять динамометрический ключ для обеспечения правильного момента затяжки, указанного в технической документации.
-
Частыми дефектами являются сколы и задиры на конической поверхности, повреждение резьбы, несоосность резьбовых отверстий и несоответствие размера под ключ.
Заключение
ГОСТ 16074-70 является важным стандартом, обеспечивающим надежность и долговечность ввертных тройников в системах высокого давления. Однако для достижения оптимальных результатов необходимо соблюдать все технические требования стандарта и учитывать особенности монтажа.
