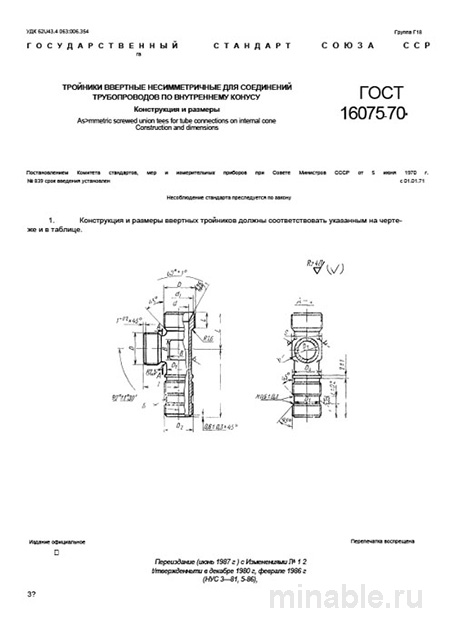

ГОСТ 16075-70: Тройники ввертные несимметричные – Комплексный разбор

Обзор ГОСТ 16075-70: Тройники для гидравлических систем

В машиностроительной отрасли, особенно в гидравлике, критически важно обеспечивать надежность всех соединений. Несимметричные ввертные тройники, соответствующие ГОСТ 16075-70, являются ключевыми элементами для распределения потока рабочей жидкости в условиях высоких давлений. Несмотря на то что данный стандарт был принят достаточно давно, он продолжает активно применяться в производстве новой техники и при техническом обслуживании оборудования, изготовленного в советский и постсоветский периоды.

Назначение и область применения

Тройники, соответствующие требованиям ГОСТ 16075-70, предназначены для соединения труб посредством конического соединения. Они находят широкое применение в гидравлических системах различного промышленного оборудования, включая станки, прессы, буровые установки и другие машины, функционирующие при давлении до 320 килограмм-сил на квадратный сантиметр (31.4 МПа).

Одной из ключевых особенностей данных тройников является возможность обеспечения герметичности соединения без использования уплотнительных прокладок. При затягивании резьбового соединения происходит деформация материала трубы, что обеспечивает плотное прилегание к конусу, повышая тем самым прочность, устойчивость к вибрационным нагрузкам и компактность конструкции.

Основные технические требования

Стандарт ГОСТ 16075-70 устанавливает строгие требования к геометрии и материалам изготовления тройников.

Геометрические параметры

Тройник имеет три выходных отверстия:

• Два идентичных резьбовых отверстия, аналогичные стандартным водопроводным трубам.

• Одно отверстие под углом 90 градусов также с резьбовым соединением.

Конус тройника имеет угол 24 градуса с допустимым отклонением ±30 градусов. Вершина конуса должна быть незначительно закруглена для предотвращения повреждения трубы в процессе монтажа. Длина тройников может варьироваться, что необходимо учитывать при выборе.

Материалы изготовления

Для производства тройников используются различные марки стали:

• Углеродистая сталь марки 35.

• Конструкционная сталь марки 45.

• Легированная сталь марки 40Х, предназначенная для эксплуатации в условиях значительных вибрационных нагрузок.

После изготовления изделия подвергаются термической обработке, направленной на снятие внутренних напряжений и повышение прочностных характеристик.

Контроль качества

В процессе контроля качества тройников осуществляется их тщательный визуальный осмотр и проведение измерений.

Проверяемые параметры

1. Резьба: Оценивается соответствие формы и отсутствие дефектов.

2. Конус: Проверяется гладкость поверхности и отсутствие дефектов. Для этого используются специализированные измерительные инструменты.

3. Маркировка: Осуществляется проверка наличия всех необходимых маркировочных данных, включая информацию о материале и соответствии стандарту.

Возможные дефекты

• Трещины: Возникают вследствие нарушений технологического процесса обработки. Для выявления трещин проводится проверка на прочность.

• Неправильный конус: Несоответствие геометрии конуса установленным стандартам приводит к негерметичности соединения.

• Заусенцы на стыке резьбы и конуса: Могут стать причиной повреждения клапанов и других элементов гидравлической системы.

Сравнение с другими стандартами

Существует другой стандарт для тройников — ГОСТ 22822-83, который также используется для соединения труб. Однако между этими стандартами существуют определенные различия.

/ Параметр / ГОСТ 16075-70 / ГОСТ 22822-83 / /---------------------------/---------------------------------/---------------------------------/ / Тип соединения / Конусное (без прокладок) / Резьбовое (с использованием прокладок) / / Рабочее давление / До 320 кг/см² / До 160 кг/см² (в зависимости от исполнения) / / Область применения / В системах высокого давления / В системах с низким и средним давлением / / Материалы / Прочные марки стали (35, 45, 40Х) / Обычные марки стали (20, 35, 09Г2С и др.) / / Точность изготовления / Высокая, особенно для конуса / Менее высокая, соответствует требованиям для стандартных условий /

Как видно из таблицы, ГОСТ 16075-70 предназначен для использования в более сложных и ответственных системах, где требуется высокая надежность соединений.

Рекомендации по выбору и установке

При выборе тройников необходимо учитывать следующие рекомендации:

1. Выбор поставщика: Рекомендуется запрашивать у поставщика не только сертификат соответствия, но и документацию, подтверждающую прохождение тройников испытаний на прочность.

2. Проверка качества: Перед установкой рекомендуется выборочно проверить несколько тройников из партии на соответствие требованиям по резьбе и геометрии конуса.

3. Монтаж: Затяжка резьбового соединения должна осуществляться с соблюдением рекомендованных усилий. Использование специализированного инструмента, контролирующего усилие затяжки, позволяет избежать повреждения резьбы или трубы.

4. Проектирование: При проектировании систем необходимо учитывать длину резьбы. В некоторых случаях может потребоваться использование удлиненных версий тройников для обеспечения надежного соединения в толстых элементах конструкции.

Заключение

ГОСТ 16075-70 представляет собой надежный стандарт для изготовления тройников, используемых в гидравлических системах, где критически важна надежность соединений. Применение данного стандарта оправдано в системах, где требования к прочности и герметичности являются приоритетными. Правильный выбор, контроль качества и профессиональный монтаж обеспечивают долговечность и эффективность работы гидравлических систем.
