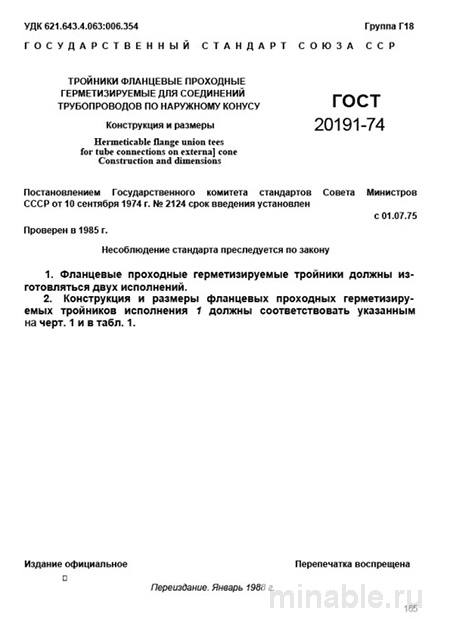

Обзор ГОСТ 20191-74: Конусные тройники для ответственных трубопроводных систем
При проектировании и монтаже трубопроводов, работающих под высоким давлением и подверженных вибрационным нагрузкам, критически важно обеспечить выбор труб и соединительных элементов, соответствующих установленным стандартам. От этого напрямую зависит надежность и безопасность функционирования всей системы. Стандарт ГОСТ 20191-74 регламентирует конструктивные особенности и геометрические параметры специальных соединительных элементов — конусных тройников, которые применяются в ответственных трубопроводах, где малейшая утечка может иметь серьезные последствия.
Цель стандарта
Данный стандарт устанавливает требования к конструкции, материалам и размерам конусных тройников, предназначенных для использования в трубопроводах, транспортирующих газ, жидкости и другие вещества под высоким давлением. Основное преимущество таких тройников заключается в обеспечении герметичности соединения за счет конусной формы, что значительно повышает надежность системы по сравнению с традиционными тройниками с уплотнительными прокладками. Это особенно актуально для трубопроводов, подверженных значительным вибрационным нагрузкам и изменениям давления.
Области применения
Конусные тройники, соответствующие ГОСТ 20191-74, находят широкое применение в следующих отраслях:
-
Системы, обслуживающие турбины и двигатели.
-
Промышленные объекты химической и нефтяной промышленности.
-
Испытательные стенды, где требуется частая разборка и сборка трубопроводов.
Основные требования стандарта
Стандарт предъявляет строгие требования к конструкции, материалам и геометрическим параметрам конусных тройников.
Геометрические параметры
Тройники выпускаются двух типов: с углом ответвления 90 градусов и 45 градусов. Особое внимание уделяется точности изготовления конуса, который должен обеспечивать плотное прилегание элементов и герметичность соединения. Также регламентируются следующие параметры:
-
Диаметр присоединяемых труб.
-
Рабочее давление, на которое рассчитан тройник.
-
Угол конуса и его точность.
Материалы
Стандарт не содержит конкретных указаний на материалы, но предъявляет требования к их механическим свойствам. Обычно для изготовления конусных тройников используются следующие марки стали:
-
Ст.20.
-
Ст.09Г2С.
-
Ст.12Х18Н10Т.
Важно, чтобы материал тройника был совместим с материалом трубы по коэффициенту температурного расширения, чтобы исключить возможность деформаций при изменении температуры окружающей среды.
Методы контроля качества
Контроль качества конусных тройников осуществляется в несколько этапов:
-
Внешний осмотр: поверхность тройника должна быть без дефектов, таких как царапины, трещины и неровности.
-
Измерение геометрических параметров: проверяется точность угла конуса и соответствие размеров требованиям стандарта.
-
Ультразвуковой контроль: проводится для выявления внутренних дефектов и неоднородностей материала.
-
Проверка твердости: измеряется твердость материала тройника с использованием твердомеров по методу Бринелля или Роквелла.
Сравнение с традиционными тройниками
Для наглядного представления отличий конусных тройников по ГОСТ 20191-74 от традиционных тройников с уплотнительными прокладками, приведем сравнительную таблицу:
/ Параметр / ГОСТ 20191-74 (Конусный) / ГОСТ 22820-83 (Прокладочный) / /---------------------------/--------------------------------------------------------------/---------------------------------------------------------------/ / Принцип работы / Плотное соединение за счет конусной формы / Соединение с использованием уплотнительных прокладок / / Рабочее давление / До 100 МПа и выше / До 20 МПа (в отдельных случаях до 100 МПа с использованием специальных прокладок) / / Виброустойчивость / Высокая / Низкая или средняя (зависит от качества прокладок) / / Требования к поверхности / Очень высокие (гладкость, отсутствие дефектов) / Средние (гладкость, но менее строгие требования) / / Стоимость и сложность установки / Высокая (требует точной подгонки) / Низкая (простая установка с использованием прокладок) / / Области применения / Ответственные системы, авиация, энергетика / Обычные трубопроводы, системы водоснабжения /
Рекомендации по выбору и проверке тройников
При выборе конусных тройников необходимо учитывать следующие аспекты:
-
Проверка документов: наличие сертификатов соответствия ГОСТ и другой нормативной документации.
-
Маркировка: наличие четкой маркировки с указанием диаметра трубы, рабочего давления, марки стали и других параметров.
-
Контроль конусности: использование калибра-кольца для проверки точности угла конуса.
-
Измерение твердости: проведение испытаний на твердость с использованием специализированного оборудования.
Заключение
Конусные тройники, соответствующие ГОСТ 20191-74, являются ключевым элементом в системах, требующих высокой надежности и герметичности. Их применение оправдано в условиях высоких давлений и вибрационных нагрузок, где традиционные тройники могут оказаться недостаточно эффективными. Правильный выбор, монтаж и регулярная проверка таких тройников обеспечивают долговечность и безопасность эксплуатации трубопроводных систем.
