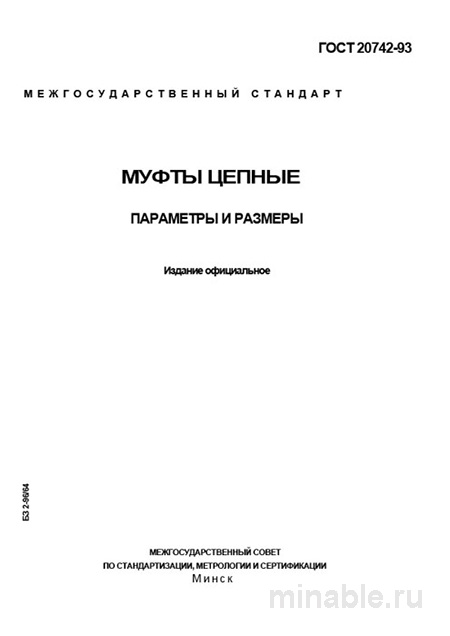

Обзор ГОСТ 20742-93: Цепные муфты — назначение, требования и особенности
Цепные муфты являются важным элементом в механизмах, предназначенным для передачи вращательного движения между двумя валами. Они обеспечивают надежное соединение валов и способны компенсировать небольшие отклонения в их взаимном расположении. В странах СНГ требования к цепным муфтам регламентируются стандартом ГОСТ 20742-93, который определяет конструктивные параметры, материалы и методы испытаний данных изделий.
Назначение цепных муфт
Цепные муфты предназначены для передачи крутящего момента между валами с возможностью компенсации угловых и радиальных смещений. Они широко применяются в машиностроении, строительстве и других отраслях промышленности, где используются механизмы с вращательными элементами, такие как конвейеры, элеваторы, вентиляторы и насосы.
Требования к цепным муфтам
Конструктивные параметры
Стандарт ГОСТ 20742-93 устанавливает требования к форме и размерам зубчатых венцов, которые являются основными элементами цепной муфты. Важнейшими параметрами являются:
-
Размер шага цепи;
-
Диаметр ролика;
-
Ширина зубчатого венца;
-
Количество зубьев.
Эти параметры выбираются в зависимости от расчетной нагрузки и условий эксплуатации муфты.
Материалы
Зубчатые венцы цепных муфт изготавливаются из стали. Для стандартных условий эксплуатации используется сталь марки 45, для более ответственных применений — стали 40Х, 40ХН либо 35ХГСА. Для обеспечения высокой износостойкости зубья подвергаются термической обработке, что повышает твердость их поверхности.
Комплектация
Стандартная цепная муфта состоит из двух зубчатых полумуфт и цепи, которая подбирается в соответствии с ГОСТ 13568-75.
Контроль качества
При приемке партии цепных муфт проводится проверка их соответствия требованиям ГОСТ 20742-93. Контроль включает:
-
Визуальный осмотр на наличие трещин, заусенцев и других дефектов;
-
Измерение твердости зубьев;
-
Проверку размеров шпоночного паза;
-
Контроль точности установки отверстия под вал.
Сравнение с другими типами муфт
Цепные муфты отличаются от других типов муфт, таких как упругие втулочно-пальцевые (УВП), по следующим параметрам:
/ Характеристика / Цепная муфта (ГОСТ 20742-93) / Упругая втулочно-пальцевая муфта (ГОСТ 21424-93) / /--------------------------------------------------/--------------------------------------------------------------------------/----------------------------------------------------------------------------/ / Назначение / Передача больших крутящих моментов, компенсация значительных смещений, работа в условиях ударных нагрузок / Передача средних крутящих моментов, компенсация небольших смещений, снижение уровня вибрации / / Способ компенсации смещений / Высокая способность к компенсации за счет эластичности цепи / Меньшая способность к компенсации из-за ограниченной эластичности резиновых втулок / / Тип демпфирования / Демпфирование ударов за счет зазоров в цепи / Демпфирование вибрации за счет упругих элементов / / Частота обслуживания / Требует периодической проверки и смазки / Не требует частого обслуживания / / Точность установки / Допускается менее точная установка / Требует более точной установки / / Эффективность передачи момента / 97-98% / 99.5% /
Рекомендации по выбору и эксплуатации
-
При выборе цепной муфты необходимо учитывать запас прочности, который должен составлять не менее 1.5-2 раз от расчетной нагрузки.
-
При получении муфты следует запросить у поставщика документацию, подтверждающую термическую обработку зубьев. В случае отсутствия такой документации, проверку необходимо провести самостоятельно.
-
При установке муфты необходимо обеспечить ее точное позиционирование и наличие зазора между полумуфтами в пределах 0.5-1 мм. Цепь не должна быть чрезмерно натянута. Рекомендуется установить защитный кожух для предотвращения повреждений.
-
В процессе эксплуатации необходимо регулярно проводить визуальный осмотр и техническое обслуживание муфты, включая проверку состояния цепи и зубьев. При обнаружении признаков износа или повреждения элементы муфты следует заменить.
Заключение
Цепные муфты представляют собой важный компонент в механизмах, обеспечивающий надежную передачу крутящего момента и компенсацию смещений валов. Правильный выбор, установка и обслуживание муфты способствуют увеличению срока ее службы и предотвращению аварийных ситуаций.
