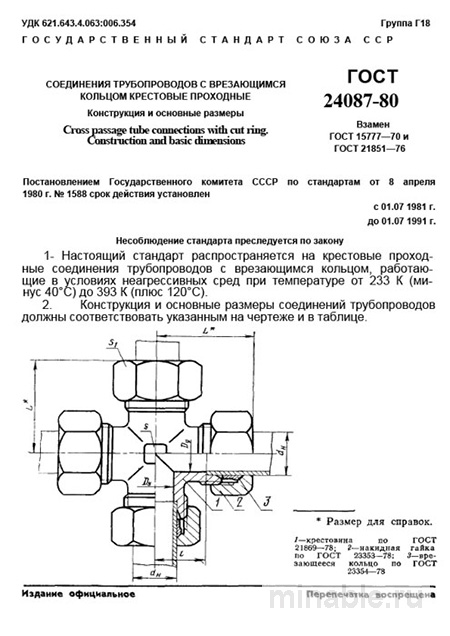

Руководство по правильному применению ГОСТ 24087-80 в производственной деятельности
В машиностроительной отрасли обеспечение бесперебойной работы оборудования является критически важным фактором. Для этого необходимо гарантировать надежность всех систем, включая гидравлические и пневматические. Одним из ключевых элементов, обеспечивающих герметичность и долговечность соединений, являются крестовые соединения, регламентируемые стандартом ГОСТ 24087-80. Несмотря на то что данный стандарт был разработан достаточно давно, он продолжает широко использоваться в Российской Федерации. В данном руководстве, основанном на 15-летнем опыте работы в области технологий, представлены рекомендации по практическому применению ГОСТ 24087-80.
Назначение крестовых соединений
Крестовые соединения предназначены для надежного соединения труб в системах транспортировки жидкостей и газов. Они способны обеспечивать герметичность соединений в четырех направлениях, что делает их особенно востребованными в конструкциях станков, прессов и других машин, где необходима высокая степень надежности и стабильности работы.
Конструктивные особенности крестовых соединений
В соответствии с ГОСТ 24087-80, все компоненты крестовых соединений должны быть изготовлены из определенных материалов:
-
Корпус соединения: Может быть выполнен из углеродистой или нержавеющей стали, а также из латуни. Выбор материала зависит от характеристик транспортируемой среды.
-
Врезающееся кольцо: Изготавливается из высокопрочной стали или нержавеющей стали, подвергнутой специальной термической обработке для достижения необходимой твердости.
-
Накидная гайка: Обычно изготавливается из углеродистой стали.
При оформлении документации обязательно должны быть указаны материалы, из которых изготовлены все компоненты соединения. Это необходимо для обеспечения совместимости деталей и предотвращения возможных эксплуатационных проблем. Например, использование нержавеющей стали для работы с маслом экономически нецелесообразно, а применение углеродистой стали в системах с агрессивными средами может привести к их быстрому износу.
Контроль качества крестовых соединений
Поступление партии крестовых соединений на производство сопровождается обязательной проверкой их качества:
-
Проверка маркировки: Сверяется соответствие размеров и материала требованиям стандарта.
-
Измерение геометрических параметров: С использованием измерительных инструментов (штангенциркуль, микрометр) проверяется соответствие размеров деталей чертежам. Особое внимание уделяется точности резьбы и углов.
-
Визуальный осмотр поверхности: Проверяется отсутствие дефектов поверхности, таких как ржавчина, царапины или трещины.
-
Измерение твердости врезающегося кольца: Проводится с помощью твердомера для подтверждения соответствия требованиям стандарта.
В некоторых случаях, особенно для систем, требующих повышенной герметичности, проводится проверка на герметичность путем подключения соединений к испытательной системе и контроля отсутствия утечек.
Сравнительный анализ с другими типами соединений
При выборе типа соединения необходимо учитывать специфику эксплуатации. Сравнительный анализ крестовых соединений с врезающимся кольцом (ГОСТ 24087-80) и конических соединений с уплотнением (ГОСТ 22822-77) позволяет выявить их основные преимущества и недостатки:
/ Характеристика / ГОСТ 24087-80 (врезающееся кольцо) / ГОСТ 22822-77 (коническое уплотнение) / /-----------------------------------------/------------------------------------/--------------------------------------/ / Принцип работы / Врезающееся кольцо герметизирует соединение / Детали плотно прилегают друг к другу / / Устойчивость к вибрациям / Высокая / Средняя / / Возможность разборки / Низкая (требуется замена кольца) / Высокая / / Требования к качеству труб / Высокие / Средние / / Область применения / Системы с высокой вибрационной нагрузкой / Системы, требующие частой сборки/разборки /
Практические рекомендации
Для обеспечения корректной эксплуатации крестовых соединений рекомендуется соблюдать следующие правила:
-
При заказе: Обязательно указывать в спецификации материалы, из которых должны быть изготовлены детали.
-
При проверке:
-
Проводить проверку сертификата качества.
-
Визуально осматривать резьбу на наличие дефектов.
-
Измерять твердость врезающегося кольца.
-
-
При монтаже:
-
Использовать динамометрический ключ для правильного затягивания соединения.
-
Обрезать трубу с образованием фаски для облегчения установки кольца.
-
Заменять врезающееся кольцо после каждого демонтажа соединения.
-
Заключение
Стандарт ГОСТ 24087-80 является надежным инструментом для обеспечения герметичности и долговечности соединений в машиностроительной отрасли. Соблюдение требований стандарта и правильное выполнение монтажных работ позволяют гарантировать бесперебойную работу оборудования.
