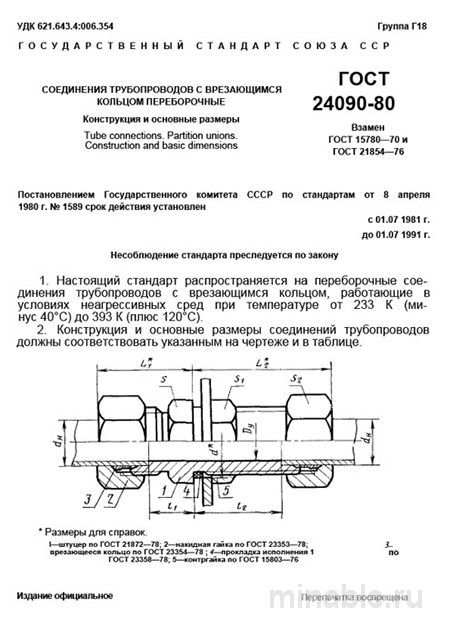

ГОСТ 24090-80: Соединения трубопроводов - Комплексный разбор

Обзор ГОСТ 24090-80: Соединения для трубопроводных систем, проходящих через стены

В машиностроении, включая судостроение, авиацию и энергетику, критически важно обеспечить надежность трубопроводных систем. Это обусловлено необходимостью обеспечения безопасности и стабильной работы оборудования. ГОСТ 24090-80 представляет собой нормативный документ, регламентирующий требования к специализированным соединениям для трубопроводов, проходящих через переборки. В данных соединениях используется врезающееся кольцо, которое при затяжке крепежных элементов врезается в стенку трубы, обеспечивая герметичность и устойчивость конструкции.

Назначение и область применения

ГОСТ 24090-80 устанавливает требования к конструктивным и технологическим параметрам соединений, предназначенных для труб, проходящих через различные конструктивные элементы. Такие соединения характеризуются наличием врезающегося кольца, которое при затягивании крепежных элементов врезается в стенку трубы. Это создает механическое уплотнение, препятствующее утечке рабочей среды.

Эти соединения предназначены для эксплуатации в условиях высоких давлений (до 63 МПа) и температур (от -50 до +550 °C). Они обладают повышенной стойкостью к вибрационным нагрузкам, ударам и возможным смещениям. Подобные системы широко применяются в судостроении, авиационной промышленности и энергетике, где предъявляются высокие требования к надежности и безопасности.

Основные технические требования

Стандарт детально регламентирует требования к материалам, размерам и геометрии компонентов соединения.

Материалы

Корпус и гайка изготавливаются из коррозионностойких сталей, таких как 12Х18Н9Т, 12Х18Н10Т и других марок, соответствующих условиям эксплуатации. Врезающееся кольцо должно обладать высокой твердостью и прочностью, что обеспечивается использованием сталей марок 30Х13 или 12Х18Н9Т. Материал трубы также должен соответствовать требованиям по прочности и устойчивости к воздействию давления и температуры.

Геометрия и размеры

ГОСТ 24090-80 устанавливает конкретные размеры соединений для труб диаметром от 6 до 42 мм. Особое внимание уделяется точности изготовления углов конусов на корпусе и врезающемся кольце, а также качеству обработки поверхностей. Несоответствие геометрических параметров может привести к нарушению герметичности соединения.

Методы контроля качества

Контроль качества соединений по ГОСТ 24090-80 включает несколько этапов:

1. Визуальный осмотр и инструментальная проверка: Оценивается наличие дефектов, соответствие размеров и геометрии требованиям стандарта.

2. Контроль материалов: Проверяются сертификаты соответствия на материалы, а также проводится измерение твердости врезающегося кольца.

3. Испытание на герметичность и прочность: Соединение подвергается испытанию под давлением, соответствующим эксплуатационным условиям.

4. Пост-испытательный анализ: После успешного завершения испытаний соединение разбирается, и оценивается качество врезающегося кольца и состояние поверхности трубы.

Сравнительный анализ с другими стандартами

ГОСТ 24090-80 имеет ряд отличий от других стандартов, регламентирующих соединения трубопроводов.

/ Параметр / ГОСТ 24090-80 / ГОСТ 22822-77 / ГОСТ 24091-80 / /--------------------------------/-----------------------------------------/-----------------------------------------/----------------------------------------/ / Назначение / Проход через стены, высокие вибрации / Обычные разъемные соединения / Неразъемные соединения / / Принцип работы / Врезающееся кольцо сжимает трубу / Коническая втулка сжимает трубу / Сварка встык / / Виброустойчивость / Высокая / Средняя / Низкая / / Разбираемость / Возможна, но требует замены кольца / Легко разбирается / Неразъемное / / Сложность монтажа / Высокая, требуется точная затяжка / Низкая / Высокая, требует высокой квалификации /

Рекомендации по применению

При работе с соединениями по ГОСТ 24090-80 рекомендуется учитывать следующие аспекты:

1. Использование качественных материалов: Экономия на материалах может привести к аварийным ситуациям.

2. Документальное подтверждение: Важно запросить у производителя сертификаты соответствия и протоколы испытаний.

3. Обучение персонала: Работники, занимающиеся монтажом соединений, должны быть обучены специфике работы с данным типом соединений.

4. Проверка качества труб: Материал и геометрия трубы должны соответствовать требованиям стандарта.

5. Наличие запасных частей: Для обеспечения возможности демонтажа и повторного использования соединений необходимо иметь запасные врезающиеся кольца и инструменты для обработки труб.

Заключение

ГОСТ 24090-80 представляет собой специализированный стандарт, предназначенный для обеспечения надежности и герметичности трубопроводных систем, работающих в экстремальных условиях. При правильном применении и соблюдении всех требований стандарта данное соединение гарантирует долговечность и безопасность эксплуатации.
