Обзор ГОСТ 24502-80: Практическое применение переборочных соединений

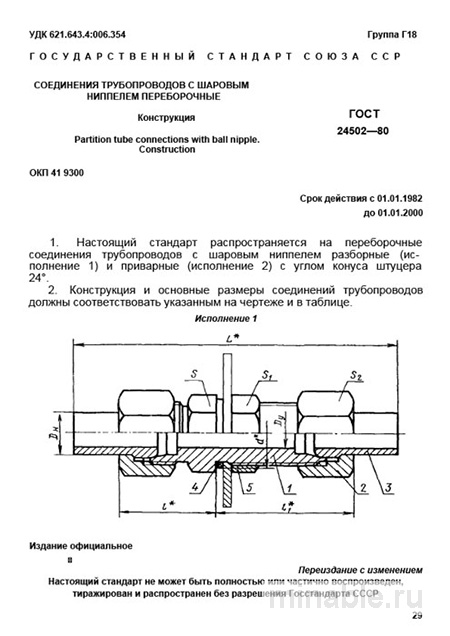

В области машиностроения, особенно при производстве специализированного и энергетического оборудования, надежность переборочных соединений, предназначенных для прохождения трубопроводов через перегородки в различных резервуарах, емкостях и корпусах, является критически важным фактором. Стандарт ГОСТ 24502-80 "Соединения трубопроводов с шаровым ниппелем переборочные. Конструкция" регламентирует конструктивные особенности и технические характеристики таких соединений. В данном обзоре рассматриваются основные положения стандарта и их практическое применение.
Назначение и область применения стандарта
ГОСТ 24502-80 устанавливает требования к конструкции переборочных соединений с шаровым ниппелем, предназначенных для герметичного прохождения трубопроводов через перегородки. Эти соединения компенсируют несоосность труб и обеспечивают возможность их монтажа под углом, что делает их незаменимыми в условиях, требующих высокой герметичности и надежности.
Переборочные соединения применяются в различных отраслях промышленности, включая судостроение, энергетику (в том числе атомную), химическое и вакуумное машиностроение. Они обеспечивают герметичность при транспортировке жидкостей и газов в условиях высокого давления и агрессивной среды.
Основные требования стандарта
Стандарт ГОСТ 24502-80 определяет следующие ключевые параметры и характеристики переборочных соединений:
Материалы изготовления
Основными материалами для изготовления корпуса соединений являются углеродистые и легированные стали, такие как марки Ст20, 09Г2С, 12Х18Н10Т. Выбор конкретной марки стали зависит от условий эксплуатации, включая температуру, давление и агрессивность среды. Материал уплотнительных колец не регламентирован стандартом и определяется производителем в соответствии с техническими требованиями заказчика.
Параметры конструкции
Соединение состоит из проходного штуцера, жестко закрепленного на переборке, и шарового ниппеля, оснащенного накидной гайкой. Герметичность соединения обеспечивается коническим уплотнением и уплотнительным кольцом. Конструкция допускает ограниченный угол поворота ниппеля для предотвращения перекручивания труб.
Методы контроля качества
Качество переборочных соединений подлежит строгому контролю на всех этапах производства и монтажа. Проверка включает следующие этапы:
-
Внешний осмотр: Контроль отсутствия механических повреждений, коррозии, дефектов резьбы и соответствия размеров заявленным параметрам.
-
Испытание на герметичность: Соединение устанавливается на испытательный стенд и подвергается воздействию давления, превышающего рабочее в 1.25–1.5 раза. Оценивается отсутствие течи и работоспособность накидной гайки.
-
Анализ материала: Для ответственных соединений может быть проведен химический анализ материала корпуса с целью подтверждения соответствия заявленной марке стали.
Сравнение с другими стандартами
ГОСТ 24502-80 имеет ряд отличий от других стандартов, регулирующих соединения трубопроводов. Основные различия представлены в таблице ниже:
/ Параметр / ГОСТ 24502-80 (Переборочные) / ГОСТ 21856-78 (Соединения с шаровым ниппелем) / /------------------------------------------------/--------------------------------------------------------------/----------------------------------------------------------------/ / Назначение / Герметичное прохождение через переборку, стенку или резервуар / Соединение участков трубопровода внутри помещения или отсека / / Способ крепления / Штуцер жестко крепится к переборке / Два участка трубы соединяются свободно / / Компенсация несоосности / Да / Да / / Рабочее давление (для Ду50) / До 16 МПа (160 кгс/см²) / До 6.3 МПа (63 кгс/см²) / / Требования к герметичности / Высокая герметичность относительно переборки / Стандартные требования, герметичность только в месте соединения /
Практические рекомендации
При использовании переборочных соединений рекомендуется учитывать следующие аспекты:
-
Техническая документация: В спецификации должны быть четко указаны ГОСТ 24502-80, марка стали корпуса и уплотнений, необходимость защитного покрытия (например, гальванического цинкования) и требования к 100% контролю герметичности.
-
Приемка продукции: При приемке необходимо проверять совпадение резьбы и сферической поверхности, качество обработки поверхности, отсутствие дефектов и четкость маркировки.
-
Монтаж: Монтаж соединений должен производиться с использованием динамометрического ключа для обеспечения правильного момента затяжки накидной гайки. Избегайте чрезмерного затягивания, чтобы не повредить уплотнения и не вызвать заклинивание.
Заключение
ГОСТ 24502-80 представляет собой надежный стандарт, регулирующий конструкцию и параметры переборочных соединений. Для обеспечения их эффективной работы необходимо строго соблюдать требования стандарта, контролировать качество изготовления и проводить тщательную проверку перед установкой. Неправильное применение или небрежность при приемке могут привести к серьезным последствиям на критически важных объектах.
