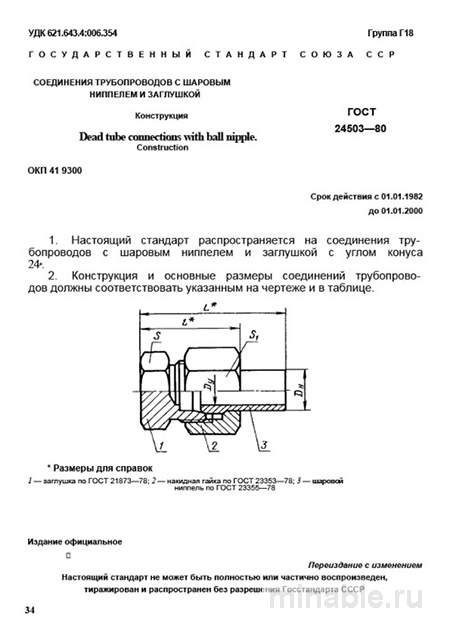

Обзор ГОСТ 24503-80: Применение в производственных процессах
В машиностроении и механизации надежность соединений играет ключевую роль, являясь важным аспектом безопасности и эффективности функционирования оборудования. ГОСТ 24503-80, регламентирующий конструкцию соединений трубопроводов с шаровым ниппелем и заглушкой, представляет собой нормативный документ, широко применяемый в данной области. Несмотря на свою давнюю разработку, стандарт сохраняет актуальность благодаря оптимальным техническим решениям.
Цель и область применения стандарта
ГОСТ 24503-80 устанавливает требования к конструкции соединений трубопроводов, предназначенных для герметичного перекрытия потока жидкости или газа. Ключевым элементом таких соединений является шаровой ниппель, представляющий собой шар, вращающийся в прорези другой детали (заглушки или корпуса) и обеспечивающий надежное запирание.
Соединения данного типа находят применение в различных технологических системах, работающих при давлениях до 63 кгс/см² и температурах от -50 до +200°C. Основные области их использования включают:
-
гидравлические системы станков и прессов;
-
маслосистемы тяжелого оборудования;
-
пневматические системы, работающие с сжатым воздухом;
-
процедуры тестирования и контроля герметичности оборудования.
Преимуществом соединений данного типа является возможность многократного использования без потери герметичности, что делает их особенно востребованными в условиях частого подключения и отключения оборудования.
Требования к материалам и изготовлению
Стандарт регламентирует параметры материалов и размеров деталей соединений. Основными материалами для изготовления ниппеля и заглушки являются стали марок 45, 12Х18Н9Т и 10Х17Н13М2Т, выбор которых зависит от условий эксплуатации. Уплотнительные кольца изготавливаются из резины, соответствующей требованиям конкретного применения (например, маслобензостойкой или газонепроницаемой).
Точность изготовления деталей является критически важным фактором. Шарик и прорезь в заглушке должны быть выполнены с высокой степенью точности, а поверхности, контактирующие с уплотнительными кольцами, должны иметь шероховатость не более 2,5 мкм. Высота выступания уплотнительных колец должна находиться в диапазоне 0,35-0,55 мм, что обеспечивает герметичность соединения.
Контроль качества
Процесс контроля качества соединений включает несколько этапов:
-
визуальный осмотр на наличие дефектов (коррозии, заусенцев и т.д.);
-
измерение геометрических параметров деталей с использованием специализированных инструментов;
-
проверка усилия проворачивания шарового ниппеля;
-
испытание на герметичность под давлением.
Особое внимание уделяется состоянию упаковки деталей, которая должна обеспечивать их сохранность и предотвращать механические повреждения.
Сравнительный анализ с другими стандартами
Для более глубокого понимания преимуществ ГОСТ 24503-80 его целесообразно сравнить с альтернативными нормативными документами, такими как ГОСТ 13955-74, регламентирующий резьбовые соединения.
/ Критерий / ГОСТ 24503-80 (шаровой ниппель) / ГОСТ 13955-74 (коническая резьба) / /----------/----------------------------------/----------------------------------/ / Принцип работы / Быстросъемное соединение с шаром / Резьбовое соединение / / Скорость монтажа/демонтажа / Высокая (поворот на 90°) / Низкая (много оборотов) / / Устойчивость к вибрациям / Высокая / Низкая / / Многократность использования / Высокая / Ограничена износом резьбы / / Возможность самооткручивания / Исключена / Возможна / / Область применения / Системы с частым подключением/отключением, вибрационные нагрузки / Обычные соединения, где скорость не критична /
Рекомендации по применению и выбору
При выборе и использовании соединений по ГОСТ 24503-80 рекомендуется учитывать следующие аспекты:
-
проверка маркировки деталей на соответствие требованиям стандарта;
-
соответствие уплотнительных колец условиям эксплуатации;
-
визуальный осмотр поверхностей деталей на отсутствие дефектов;
-
тестирование легкости и плавности проворачивания шарового ниппеля.
Дополнительно рекомендуется проводить проверку физико-механических свойств деталей, таких как твердость и устойчивость к циклическим нагрузкам.
Заключение
ГОСТ 24503-80 представляет собой надежный нормативный документ, обеспечивающий создание высококачественных соединений трубопроводов. Соблюдение требований стандарта позволяет гарантировать надежность, долговечность и удобство эксплуатации оборудования.
