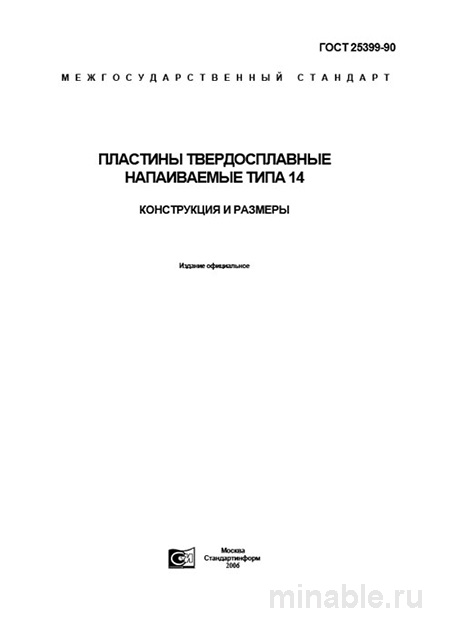

Обзор ГОСТ 25399-90: пятигранные пластины для режущих инструментов
В современном машиностроительном производстве, где предъявляются высокие требования к точности и надежности деталей, режущие инструменты играют ключевую роль. Одним из важнейших элементов этих инструментов являются пятигранные пластины, которые крепятся к державкам токарных, строгальных и долбежных резцов. Стандарт ГОСТ 25399-90 регламентирует требования к этим пластинам, обеспечивая их высокую функциональность и долговечность.
Назначение и область применения пластин типа 14
Пластины типа 14, имеющие форму правильного пятиугольника, предназначены для крепления к державкам режущих инструментов. Их использование позволяет осуществлять обработку различных материалов, включая сталь, чугун и цветные металлы, а также выполнять операции чистовой и получистовой обработки. Благодаря наличию десяти режущих кромок, такие пластины обеспечивают высокую производительность и эффективность обработки.
Основные технические характеристики пластин
ГОСТ 25399-90 устанавливает строгие требования к геометрическим параметрам пластин, включая длину стороны пятиугольника, толщину и допустимые отклонения. Пластины изготавливаются из твердосплавных материалов, таких как ВК (вольфрам-кобальтовые) для обработки чугуна и цветных металлов, а также ТК (титано-вольфрам-кобальтовые) для работы со сталью. Выбор материала зависит от типа обрабатываемого материала и условий эксплуатации инструмента.
Контроль качества пластин
При приемке пластин осуществляется проверка их геометрических параметров и качества поверхности. На пластинах не допускаются дефекты, такие как сколы, трещины или посторонние включения. Особое внимание уделяется покрытию, которое наносится на поверхность пластин для улучшения пайки. Твердость пластин обычно контролируется на этапе производства поставщиком, однако на предприятиях-потребителях проводится выборочная проверка геометрических параметров.
Сравнительный анализ с другими типами пластин
Для более полного понимания характеристик пластин типа 14 проведем их сравнение с квадратными пластинами, регламентируемыми ГОСТ 2209-90.
/ Критерий / ГОСТ 25399-90 (пятигранные) / ГОСТ 2209-90 (квадратные) / /----------/-----------------------------/--------------------------/ / Основное назначение / Универсальная обработка сталей и чугуна / Черновая и получистовая обработка / / Количество режущих кромок / 10 / 4 (или 8 для двусторонних) / / Формируемый передний угол / Значительный положительный / Нулевой или отрицательный / / Жесткость пластины / Ниже из-за острой вершины / Выше за счет массивного тела / / Экономическая эффективность / Высокая / Средняя /
Практические рекомендации по использованию
-
При приобретении пластин необходимо требовать предоставления сертификата соответствия и паспорта качества.
-
Перед установкой пластин следует проводить их визуальный осмотр на предмет наличия дефектов.
-
Поверхность пластин должна быть очищена от загрязнений перед началом эксплуатации.
-
Рекомендуется избегать полного использования всех режущих кромок для предотвращения преждевременного износа и поломки пластины.
Заключение
ГОСТ 25399-90 представляет собой важный нормативный документ, регламентирующий производство и применение пятигранных пластин для режущих инструментов. Соблюдение требований стандарта позволяет обеспечить высокое качество и надежность режущего инструмента, что способствует повышению эффективности производственных процессов и экономии материальных ресурсов.
