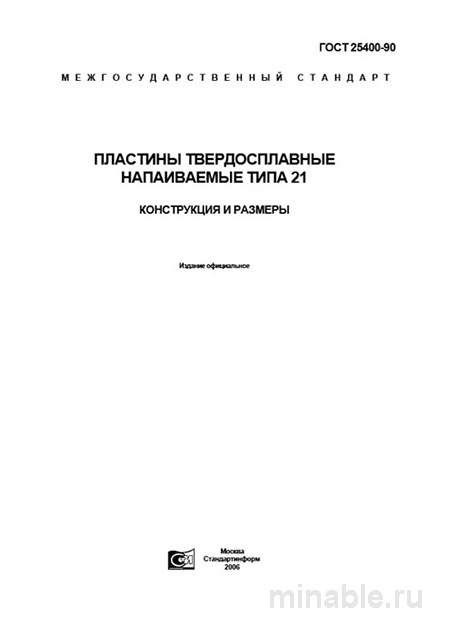

ГОСТ 25400-90: Пластины твердосплавные типа 21 – Полный разбор и описание

Обзор стандарта ГОСТ 25400-90: твердосплавные пластины типа 21 и их применение

В современном машиностроении, где используются высокоточные технологии, важную роль играют специализированные режущие инструменты. Одним из таких инструментов являются твердосплавные пластины типа 21, регламентированные стандартом ГОСТ 25400-90. Эти пластины применяются для обработки различных материалов, включая сталь, цветные металлы и неметаллические соединения. В данном обзоре рассматриваются основные характеристики и области применения пластин типа 21, а также требования к их качеству и особенности использования.

Назначение и конструктивные особенности

Твердосплавные пластины типа 21 представляют собой пятиугольные заготовки с пятью режущими кромками, которые обеспечивают высокую точность и чистоту обработки. Они привариваются к державкам режущих инструментов, повышая их износостойкость и производительность.

Пластины типа 21 предназначены для выполнения чистовой и получистовой обработки материалов. Они особенно эффективны при обработке валов из жаропрочных сплавов и чугуна, где требуется создание гладкой поверхности. Благодаря конструкции с острыми режущими кромками и стабильной геометрии, пластины обеспечивают высокую точность и качество обработки.

Геометрические параметры и материалы

Стандарт ГОСТ 25400-90 устанавливает следующие параметры пластин типа 21:

• Длина: от 6 до 25 мм

• Толщина: от 3 до 8 мм

• Радиус закругления: от 0,4 до 1,6 мм

Выбор материала для изготовления пластин зависит от обрабатываемого материала и условий эксплуатации. В соответствии со стандартом, пластины изготавливаются из следующих сплавов:

• Для обработки чугуна и цветных металлов: ВК8

• Для обработки стали: Т15К6

• Для особо точной обработки стали: Т30К4

Контроль качества

Качество твердосплавных пластин типа 21 контролируется в соответствии с требованиями ГОСТ 25400-90. Проверка включает следующие этапы:

1. Измерение геометрических параметров: длины, толщины и радиуса закругления с использованием специализированных измерительных инструментов.

2. Визуальный осмотр: выявление дефектов, таких как трещины, сколы и другие повреждения.

3. Проверка качества сплава: методом простукивания для выявления крупных пор или трещин.

Сравнение с другими типами пластин

Для сравнения рассмотрим пластины типа 20, регламентированные стандартом ГОСТ 25393-90:

/ Параметр / ГОСТ 25400-90 (Тип 21) / ГОСТ 25393-90 (Тип 20) / /-------------------------------------/-------------------------------------------------------------/---------------------------------------------------------------/ / Форма / Равносторонний пятиугольник / Пятиугольник с углами 80° и 100° / / Режущий угол / Большой положительный (более 25°) / Меньший положительный угол (около 15°) / / Назначение / Чистовая и получистовая обработка / Общего назначения, черновая обработка / / Жесткость пластины / Ниже из-за острой геометрии / Выше благодаря тупым углам / / Типичные допуски / Стандартные (Н) / Стандартные (Н) /

Пластины типа 21 обладают более острой геометрией и предназначены для точной обработки, в то время как пластины типа 20 используются для черновой обработки и обладают большей жесткостью.

Рекомендации по использованию

При работе с твердосплавными пластинами типа 21 рекомендуется соблюдать следующие правила:

1. Указывать марку сплава при заказе пластин для предотвращения ошибок.

2. Проверять наличие сертификатов на пластины, подтверждающих соответствие их размеров и марки сплава требованиям стандарта.

3. Очищать поверхность пластин от загрязнений и ржавчины перед приваркой.

4. Учитывать изменение размеров пластин после приварки при проектировании державок.

5. Планировать замену пластин после определенного количества заточек, учитывая их износ.

Заключение

Стандарт ГОСТ 25400-90 является важным нормативным документом, регламентирующим производство и применение твердосплавных пластин типа 21. Эти пластины обеспечивают высокую точность и качество обработки, что делает их незаменимыми в современных технологических процессах. Понимание требований стандарта и соблюдение рекомендаций по использованию пластин позволяет эффективно решать задачи по обработке материалов в машиностроении.
