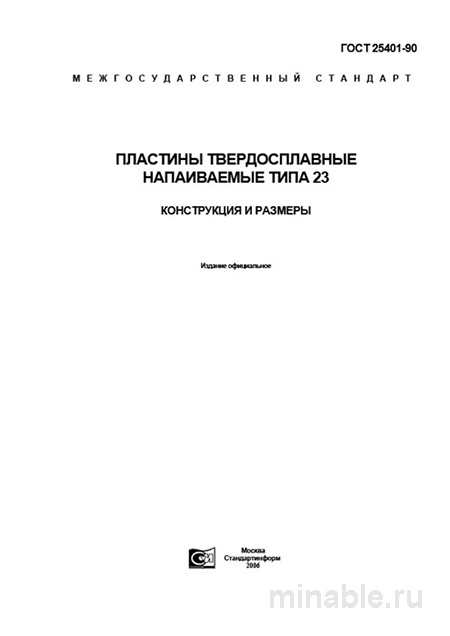

ГОСТ 25401-90: Пластины напаиваемые типа 23 - Полный разбор стандарта

Обзор ГОСТ 25401-90: Анализ нормативного документа

В области машиностроения, особенно в условиях ремонтных мастерских и единичного производства, где использование высокотехнологичного оборудования может быть экономически нецелесообразным, традиционные напайные инструменты продолжают сохранять свою актуальность. Одним из ключевых стандартов, регулирующих производство таких инструментов, является ГОСТ 25401-90 «Пластины твердосплавные напаиваемые типа 23. Конструкция и размеры». Этот нормативный документ представляет собой не просто перечень технических характеристик, а комплекс требований, обеспечивающих надежность и предсказуемость эксплуатации изделий на протяжении длительного времени.

Цель и область применения стандарта

ГОСТ 25401-90 устанавливает стандарты на конструкцию и размеры твердосплавных пластин типа 23, предназначенных для крепления на державки токарных резцов методом пайки. Ромбовидная форма пластин с углом 80° делает их универсальными для выполнения широкого спектра токарных операций, включая обтачивание, подрезку торцов и, при условии правильной заточки, отрезку.

Преимуществом пластин данного типа является их возможность модификации для выполнения специфических задач, таких как обработка деталей сложной конфигурации или с нестандартными углами. Это достигается путем подбора соответствующих параметров геометрии пластины.

Основные положения стандарта

Стандарт регламентирует следующие ключевые аспекты:

1. Геометрические параметры:

   • Длина стороны пластины.

   • Толщина пластины.

   • Радиус при вершине.

   • Углы режущих кромок.

2. Точность изготовления:

   • Допустимые отклонения по толщине пластины не должны превышать ±0,2 мм.

   • Погрешность в углах не должна превышать ±1°.

3. Материалы:

   • Стандарт не конкретизирует марки твердого сплава, но ссылается на другие нормативные документы, определяющие состав и свойства материалов. Например, для обработки чугуна и цветных металлов рекомендуются сплавы группы ВК, для стали — группы ТК. Выбор материала осуществляется поставщиком и технологом с учетом специфики производственного процесса.

Контроль качества

Качество твердосплавных пластин оценивается по следующим критериям:

1. Наличие маркировки: На каждой пластине или упаковке должна присутствовать маркировка, указывающая марку твердого сплава. Отсутствие маркировки является основанием для браковки изделия.

2. Внешний осмотр: Проверка на наличие дефектов (сколов, трещин) проводится с использованием лупы с увеличением 4-7 крат. Особое внимание уделяется состоянию вершины и рабочих кромок пластины.

3. Измерение геометрических параметров: Для контроля толщины пластины используется штангенциркуль, для проверки углов — угломер на специальной плите. Поверхность под пайку должна быть тщательно подготовлена для обеспечения надежного крепления пластины.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 25401-90 целесообразно провести его сопоставление с другим нормативным документом, регулирующим производство напайных пластин — ГОСТ 26613-85.

/ Параметр / ГОСТ 25401-90 / ГОСТ 26613-85 / /-----------------------------------------------/-------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------/ / Основное назначение / Описывает только пластины типа 23 / Охватывает общие требования для всех типов напайных пластин (типы 20, 21, 22, 23, 24) / / Глубина проработки / Подробно регламентирует геометрию, допуски и маркировку для пластин типа 23 / Содержит общие положения: марки сплавов, правила приемки, методы контроля и транспортировки для всех типов пластин / / Марки сплавов / Указывает на возможность использования сплавов ВК3, ВК6, Т5К10, Т15К6 и других / Конкретно перечисляет рекомендуемые марки сплавов для различных видов обработки / / Методы контроля / Основное внимание уделяется проверке размеров и геометрии / Регламентирует методы контроля на наличие пористости, непропаев и структуры материала /

Рекомендации по использованию

При работе с твердосплавными пластинами, соответствующими ГОСТ 25401-90, рекомендуется учитывать следующие аспекты:

1. При заказе: Обязательно указывать марку твердого сплава в заказе (например, ВК8 для чернового обтачивания чугуна), что позволит избежать несоответствия материала требованиям производства.

2. При приемке: Проводить тщательный визуальный осмотр и измерение геометрических параметров каждой пластины. Если доля бракованных изделий превышает 2-3%, партию следует вернуть поставщику.

3. При подготовке к пайке: Обеспечивать тщательную подготовку поверхности державки, исключая наличие зазоров и неровностей, которые могут негативно повлиять на точность крепления пластины.

4. При эксплуатации: Учитывать, что срок службы пластины зависит от условий эксплуатации, включая режимы резания и качество заточки. Избегать перегрева, который может привести к образованию трещин и снижению эксплуатационных характеристик.

Заключение

ГОСТ 25401-90 представляет собой важный нормативный документ, регламентирующий производство твердосплавных напайных пластин типа 23. Его соблюдение обеспечивает высокое качество и надежность инструмента, что является ключевым фактором успешной работы в условиях машиностроительного производства.
