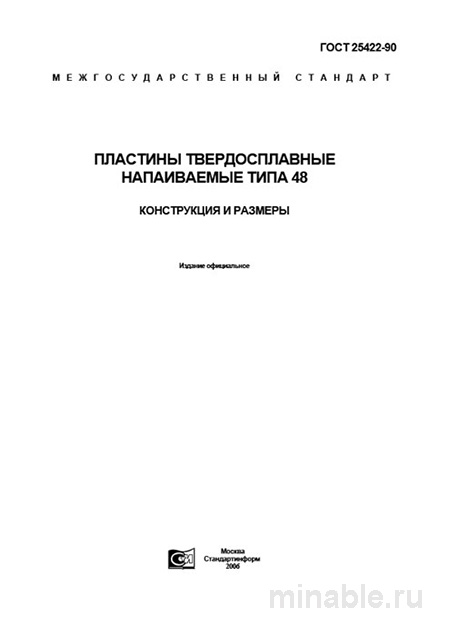

ГОСТ 25422-90: Пластины твердосплавные типа 48 - Комплексный разбор

Обзор стандарта ГОСТ 25422-90: Практическое руководство для специалистов в области производства

В машиностроении, особенно в случаях производства небольших партий деталей, где применение современных сменных режущих элементов экономически нецелесообразно, традиционные напаянные пластины продолжают сохранять свою значимость. ГОСТ 25422-90 представляет собой нормативный документ, который уже на протяжении многих лет служит основой для регулирования производства указанных элементов. Как инженер-технолог с пятнадцатилетним опытом работы, я предлагаю подробное объяснение данного стандарта в доступной форме.

Цели и назначение стандарта

ГОСТ 25422-90 устанавливает технические требования к напаянным твердосплавным пластинам типа 48, предназначенным для использования в составе токарных, строгальных и долбежных резцов. Ключевая особенность таких пластин заключается в их пятиугольной форме, которая обеспечивает возможность одновременной обработки пяти поверхностей заготовки на одном элементе. Это повышает механическую прочность инструмента и его износостойкость, что в конечном итоге способствует снижению эксплуатационных затрат.

Напаенные пластины типа 48 часто применяются в условиях интенсивного нагружения и ударных воздействий, что делает их предпочтительным выбором для выполнения задач, требующих высокой степени надежности и долговечности инструмента.

Основные технические требования

Стандарт регламентирует следующие параметры напаянных пластин:

1. Геометрические характеристики: Пластина должна иметь форму правильного пятиугольника. В документе указаны два основных размера: длина стороны и диаметр описанной окружности. Кроме того, стандарт определяет допустимые значения толщины пластины и радиуса при вершине.

2. Материалы изготовления: Напаянные пластины могут быть изготовлены из различных твердых сплавов. Например, для обработки чугуна и цветных металлов применяются одни марки сплавов, в то время как для обработки стали используются другие. Важно, чтобы на каждой пластине была указана маркировка сплава, соответствующая требованиям стандарта.

Методы контроля качества

При приемке партии напаянных пластин необходимо провести следующие мероприятия по контролю качества:

1. Визуальный осмотр: Следует убедиться в отсутствии дефектов поверхности, таких как трещины, сколы или следы перегрева.

2. Измерение геометрических параметров: Необходимо проверить соответствие толщины и длины стороны пластины установленным стандартом.

3. Проверка маркировки: На каждой пластине должна быть четко и разборчиво указана марка сплава, тип пластины, а также другие идентифицирующие данные.

Сравнительный анализ с другими стандартами

Для более полного понимания особенностей ГОСТ 25422-90 целесообразно провести его сравнение с другим нормативным документом, регулирующим производство напаянных пластин, — ГОСТ 25395-90.

/ Параметр / ГОСТ 25422-90 / ГОСТ 25395-90 / /--------------------------------------------/-----------------------------------------------/-----------------------------------------------/ / Область применения / Для тяжелых условий работы, требующих высокой прочности и устойчивости к ударам / Для широкого спектра токарных операций, включая черновую и чистовую обработку / / Количество режущих кромок / 5 / 3 или 4 / / Прочность инструмента / Высокая благодаря пятиугольной форме пластины / Средняя, зависит от типа и геометрии пластины / / Точность геометрических параметров / Три класса точности / Три класса точности / / Универсальность применения / Ограниченная, специализированные пластины / Широкая, подходит для различных задач /

Рекомендации для специалистов

1. Выбор оборудования: Напаянные твердосплавные пластины типа 48 рекомендуется использовать в случаях, когда требуется высокая прочность и устойчивость к ударным нагрузкам. Однако следует учитывать, что такие пластины не являются универсальным решением и не подходят для всех видов обработки.

2. Контроль качества: При приемке партий пластин необходимо требовать от поставщика сопроводительные документы, подтверждающие соответствие продукции требованиям ГОСТ 25422-90.

3. Организация хранения: Для предотвращения перепутывания пластин различных типов и марок рекомендуется организовать их раздельное хранение.

Заключение

ГОСТ 25422-90 является важным нормативным документом, регламентирующим производство напаянных твердосплавных пластин. Понимание и правильное применение требований данного стандарта способствует повышению надежности и эффективности производственных процессов, а также снижению эксплуатационных затрат.
